Repara tus mandos de PS3, PS4, PS5, Xbox 360, Xbox One, Xbox Series o los de Nintendo Switch Pro en tu propia casa como un experto con la herramienta FIX CONTROL iA, o si no, envíanoslo y el propio Maiktechnology te lo reparará.
Envíos solo disponible en España, Península.
Reparación y envío incluidoReparación en 48h + tiempos de envío3 meses de garantía
🛒 Buscador de Repuestos Gaming
¿Qué pieza necesitas?
Aquí encontrarás los recambios que utiliza el mismísimo MaikTechnology en sus reparaciones y sus vídeos tutoriales.
🕐 Recientes:
Precio: 0 € – 150+ €
Busca repuestos en tiempo real en toda la web.
Como afiliados de Amazon y AliExpress, MaikTechnology puede recibir una comisión por las compras que califiquen a través de estos enlaces, sin coste adicional para ti.
Nuestro Software Detecta Averías de estos Mandos y te ayuda a Repararlos
PlayStation 5
PSPlayStation 5PlayStation 4
PSPlayStation 4Xbox Series
XXbox SeriesXbox One
XXbox OneNintendo Switch
NNintendo SwitchSwitch Pro
NSwitch ProXbox Elite
XXbox EliteDualsense Edge PS5
PSDualsense Edge PS5Nacon
NNaconSCUF
SSCUFRazer
RRazerPlayStation 3
PSPlayStation 3Xbox 360
XXbox 360
01 · DIAGNÓSTICO
Cada botón, cada función, Revisado a detalle.
Con FIX CONTROL iA obtén un diagnóstico y revisión con un 95% de efectividad mientras estás cómodamente en tu propia casa.
02 · SOLUCIÓN
FIX Control iA te dará la solución en segundos.
Te indicamos la solución de tu fallo con detalles y al instante, ya sea tu consola o mandos para que puedas solucionarlo en tu propia casa.
03 · ENTREGA
En 48 horas, como nuevo.
En 48 horas te enviamos de vuelta tu consola o mandos listos. Servicio solo disponible en España Peninsular y en días hábiles.
OrdenGPL-2026-0428
EquipoDualSense PS5
DiagnósticoDrift L + R
ServicioInstalación Joysticks Magnéticos
Garantía3 meses
Total48,50 € IVA inc.
Servicios
3 Servicios, en una sola Web.
Desde poder reparar tu mando en tu propia casa gracias a la herramienta FIX CONTROL iA y a nuestros tutoriales más completos, hasta que te repare el mismísimo Maiktechnology en persona tu consola y tus mandos para luego verlas en YouTube en uno de los vídeos oficiales del canal.
FIX CONTROL iA
2.99 €
Diagnóstico profesional con Inteligencia Artificial de posibles fallos de Drift o botones dañados en tu mando, más un chat "Experto IA" (texto, foto y voz) entrenado por el propio MaikTechnology, que suma sus 15 años de experiencia en la reparación electrónica. (La calibración de mandos ya es 100% gratuita — pruébala aquí.)
Informe de salud del mando con IA
Diagnóstico de Drift y botones con IA
Chat "Experto IA" — texto, foto y voz
Entrenada con 15 años de experiencia real
Joysticks Magnéticos / TMR
40 €
Instalación de Joysticks Magnéticos o TMR en tu mando de PS5 o PS4. Con estos joysticks mejorarás la precisión a nivel profesional, aumentarás la durabilidad y vida útil de tu mando, y eliminarás definitivamente el Drift — envío y devolución incluidos en el precio.
Precisión de nivel profesional
Mayor durabilidad y vida útil
Elimina el Drift de forma definitiva
Envío y devolución incluidos
Mantenimiento Profesional Completo
Consola
Deja que un profesional como MaikTechnology le realice personalmente el mantenimiento completo a tu consola: limpieza de cada parte y aplicación de pasta térmica, metal líquido o masilla térmica (lo que necesite cada caso) de la mejor calidad existente, para que tu consola tenga un rendimiento máximo y eficiente.
Limpieza profesional completa
Pasta térmica / metal líquido / masilla térmica
Materiales de la mejor calidad
Envío y devolución incluidos
Diagnóstico Gratuito
Prueba en tiempo real
Conecta tu mando via USB o Bluetooth. Lo detectamos automáticamente.
⚠️ La API de vibración de mandos requiere Chrome/Edge en PC.
🔊 Vibrando — Izq: 0% · Der: 0%
¿No vibra por el método normal? Chrome no expone siempre el motor de vibración de los mandos PlayStation. Prueba la conexión directa por USB:
⭕ Test de Circularidad del Joystick
Mueve los sticks en círculos completos para visualizar su rango. Un círculo perfecto indica buen estado.
Stick Izquierdo (L)
Mueve el stick para analizar
Stick Derecho (R)
Mueve el stick para analizar
🎮
Conecta un mando via USB o Bluetooth y pulsa cualquier botón para activarlo.
PlayStation · Xbox · Nintendo · 8BitDo · Elite · SCUF
⚡ FixControl AI
Diagnóstico profesional. Un toque.
IA especializada con 15+ años de experiencia en reparación de mandos.
✦ FixControl AI Premium
Informe completo del estado del mando
Nuestra IA analiza cada botón, gatillo y stick — midiendo magnitud de drift, latencia y desgaste mecánico.
Pago único
$2.99
por informe
Válido 3 días
🎯
Drift Magnitude Meter
Detección precisa de desviación analógica en reposo — antes de que lo notes.
⚡
Análisis de Botones
Identifica botones pegajosos, sin respuesta o con doble registro con precisión de ms.
🛠️
Hoja de Ruta de Reparación
Instrucciones paso a paso adaptadas a tu modelo específico.
🤖
Consulta IA Experta
Preguntas al experto IA entrenado exclusivamente en reparación de mandos.
📐
Diagramas Electrónicos
Esquemas de placa para consolas y mandos PlayStation y Xbox — guía visual para diagnóstico y microsoldadura.
📐 Biblioteca de Diagramas Electrónicos
Esquemas de placa organizados por modelo. Disponibles al activar FixControl AI.
🎮 Consolas PlayStation
PS5 FatPróximamente
PS5 SlimPróximamente
PS5 ProPróximamente
PS4 — todos los modelosPróximamente
PS3 — todos los modelosPróximamente
🟢 Consolas Xbox
Xbox Series SPróximamente
Xbox Series XPróximamente
Xbox OnePróximamente
Xbox One SPróximamente
Xbox One XPróximamente
🕹️ Mandos
DualSense / Edge (PS5)Próximamente
DualShock 4 (PS4)Próximamente
DualShock 3 (PS3)Próximamente
Mando Xbox — todos los modelosPróximamente
¿Tienes manuales de servicio propios? Súbelos y los incorporamos a esta biblioteca.
🔒 Pago seguro · Acceso inmediato · Sin suscripción
FixControl AI Report
—
⚠ Drift DetectadoDesgaste GatilloSticks OK
🎮
Esperando conexión de tu mando
Conecta tu mando por USB o Bluetooth y pulsa cualquier botón. FixControl AI medirá el drift real de tus sticks en unos segundos — sin datos simulados.
--/ 100
Puntuación de Salud
Analizando tu mando…
Análisis de Drift
Left Stick X
0%
Left Stick Y
0%
Right Stick X
0%
Right Stick Y
0%
Mapa de botones (reposo)
Comprueba solo si algún botón envía señal sin tocarlo. Para probar cada botón uno por uno con presión real, usa el Tester de mandos.
Batería (solo PS4 / PS5, requiere USB)
El Gamepad API no expone la batería en ningún mando — esto sí lee el dato real directamente del mando por USB, solo para PS4/PS5.
🤖 Recomendaciones del Experto IA
Con los datos reales medidos arriba — mismo criterio que los certificados de los cursos.
Pregúntale al Experto IA
Resuelve cualquier duda sobre tu reparación al instante
📎 Imagen adjunta — se enviará junto con tu pregunta
🎙️ Escuchando… habla ahora
🎮 PlayStation & Xbox · 100% Gratis
Calibración de Mandos PlayStation y Xbox
Calibración profesional para mandos PlayStation (DualSense, DualSense Edge, DualShock 4) y Xbox (Xbox 360, Xbox One, Xbox Series X|S).
✅ DualSense (PS5)✅ DualSense Edge (PS5)✅ DualShock 4 (PS4)✅ Xbox One / Series X|S✅ Xbox 360❌ Nintendo — No compatible
✅
100% gratis, sin membresía
Todas las herramientas de calibración de aquí abajo están disponibles para cualquier visitante, sin coste. Si además quieres un diagnóstico con IA de posibles fallos (drift, botones, gatillos), échale un ojo a FixControl AI.
💡¿Acabas de cambiar el joystick de tu mando? Esta calibración es muy recomendable después de cualquier sustitución de joystick, ya sean módulos Mecánicos, Magnéticos o Electromagnéticos (TMR).
⚠️La calibración no repara el drift mecánico. El drift es causado por el desgaste físico del módulo del joystick, que debe reemplazarse.
Sin mando conectado — Usa Chrome o Edge en PC
⚠️ Tu navegador no soporta la Gamepad API. Por favor usa Google Chrome o Microsoft Edge en PC/Mac para la calibración completa.
🕹️ Joysticks en Tiempo Real
Stick Izquierdo (L)
X:0.000 Y:0.000
Stick Derecho (R)
X:0.000 Y:0.000
8%
8%
🔫 Gatillos & Botones
L2
0%
R2
0%
L1
0
R1
0
Los botones se iluminan al pulsarlos
📈 Valores Raw de Ejes
L-Stick X (Eje 0)
—
L-Stick Y (Eje 1)
—
R-Stick X (Eje 2)
—
R-Stick Y (Eje 3)
—
🎯 Calibración de Centro — 4 Pasos
Paso 1 de 4 — Reposo
Suelta completamente ambos sticks y no los toques. Mantén el mando en una superficie plana durante 3 segundos.
0
0
0
0
📊 Monitor de Centro
L — Centro actual
⚠ Midiendo...
R — Centro actual
⚠ Midiendo...
› Esperando mando...
↔️ Calibración de Rango
Instrucción
Mueve cada stick en círculos completos varias veces empujando hasta el máximo borde posible.
L-X mín / máx
— / —
L-Y mín / máx
— / —
R-X mín / máx
— / —
R-Y mín / máx
— / —
🔵 Ajuste de Zona Muerta (Deadzone)
La zona muerta filtra movimientos involuntarios cerca del centro.
8%
8%
Linear
Prueba de zona muerta
Stick en reposo ✓
⭕ Test de Circularidad — Calidad del Joystick
Mueve cada stick en círculos completos varias veces. Un círculo uniforme indica buen estado mecánico.
Stick Izquierdo
Mueve el stick...
Stick Derecho
Mueve el stick...
■ Rango completo (>85%)■ Zona media■ Centro / reposo■ Drift detectado
🎮 Información del Controlador
Nombre
—
Vendor ID
—
Product ID
—
Nº de botones
—
Nº de ejes
—
Tipo de conexión
—
Soporte vibración
—
API disponible
—
🔋 Estado & Diagnóstico Rápido
Drift L-X
—
Drift L-Y
—
Drift R-X
—
Drift R-Y
—
Asimetría L
—
Asimetría R
—
Estado general
—
📋 Log del sistema
› Sistema listo. Conecta un mando para empezar.
Desbloquea tu informe
Acceso a FixControl AI por $2.99 (3 días). El cobro automático con tarjeta está en camino — mientras tanto, activamos el acceso a mano en cuanto confirmamos el pago por transferencia o Bizum.
Te contestamos con los datos para pagar y activamos tu acceso en cuanto lo confirmes.
Una web, todas las herramientas de reparación de la comunidad Gaming.
El lugar donde puedes calibrar y probar de manera profesional tus mandos, reparar tu consola y mandos con FixControl AI o dejar que MaikTechnology lo haga por ti. Además, comprueba si tu internet es apto para jugar online, y aprende con nuestros cursos gratuitos de reparación.
01
Calibración y test profesional
Ajusta el centro, la zona muerta y el rango de tus sticks, y comprueba drift, gatillos y vibración en tiempo real. Compatible con mandos PlayStation y Xbox.
02
FixControl AI
Diagnostica tu mando o consola con IA por texto, foto o voz y repáralo tú mismo con nuestra guía, o deja que el equipo de MaikTechnology se encargue por ti.
03
Test de velocidad gaming
Mide ping, bajada, subida, jitter y pérdida de paquetes reales, y descubre si tu conexión aguanta el nivel competitivo antes de la próxima partida.
04
Cursos gratuitos
Aprende a reparar mandos y consolas paso a paso con nuestros cursos gratuitos con certificado, o pasa a la Academia premium para profesionalizarte.
Academia
Aprendé reparación, monetizá tu pasión.
Cursos prácticos hechos por reparadores reales. Material descargable, foro privado y soporte directo. Hay rutas gratis para empezar y rutas premium si querés profesionalizarte.
🏆 CERTIFICADO OFICIAL
Gratis
5 módulos·~3 horas·Principiante

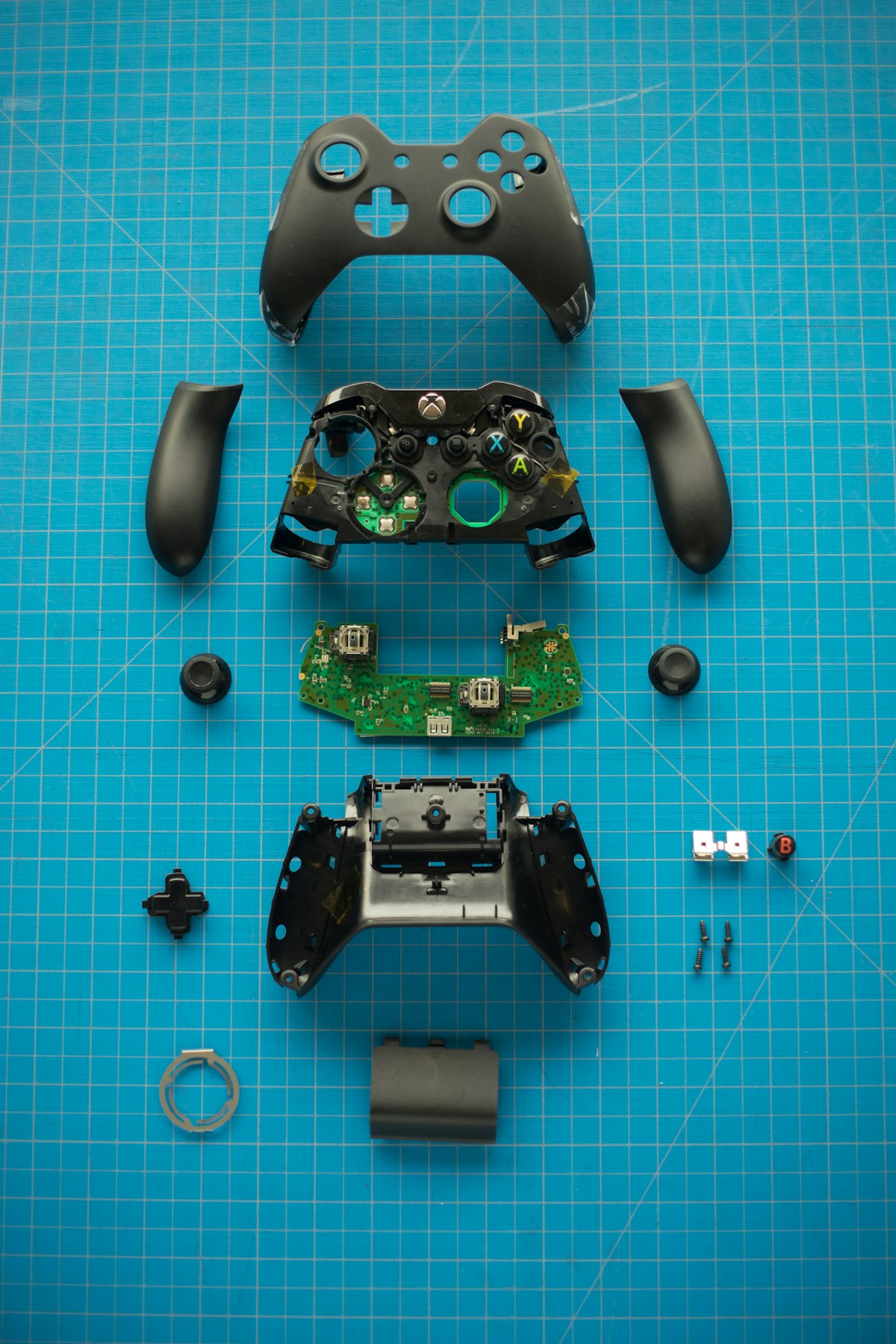

Introducción a la Reparación de Mandos
Tu primer paso como técnico: herramientas esenciales, técnicas de desarme seguras, identificación de componentes y análisis visual profesional. Certificado MaikTechnologyLab al completarlo.
🏆 Certificación oficial: debes completar al menos el 90% del curso para poder generarla y descargarla.
Sin coste
🏆 CERTIFICADO OFICIAL
Gratis
5 módulos·~2 horas·Principiante–Intermedio
Tipos de Drift: Identificación Profesional
Los 8 tipos de drift que existen, cómo identificarlos con el Protocolo DRIFT-ID™ y qué herramientas usar. Certificado MaikTechnologyLab al completarlo.
🏆 Certificación oficial: debes completar al menos el 90% del curso para poder generarla y descargarla.
Sin coste
🏆 CERTIFICADO OFICIAL
Premium
8 módulos·~4h 30m·Principiante–Intermedio

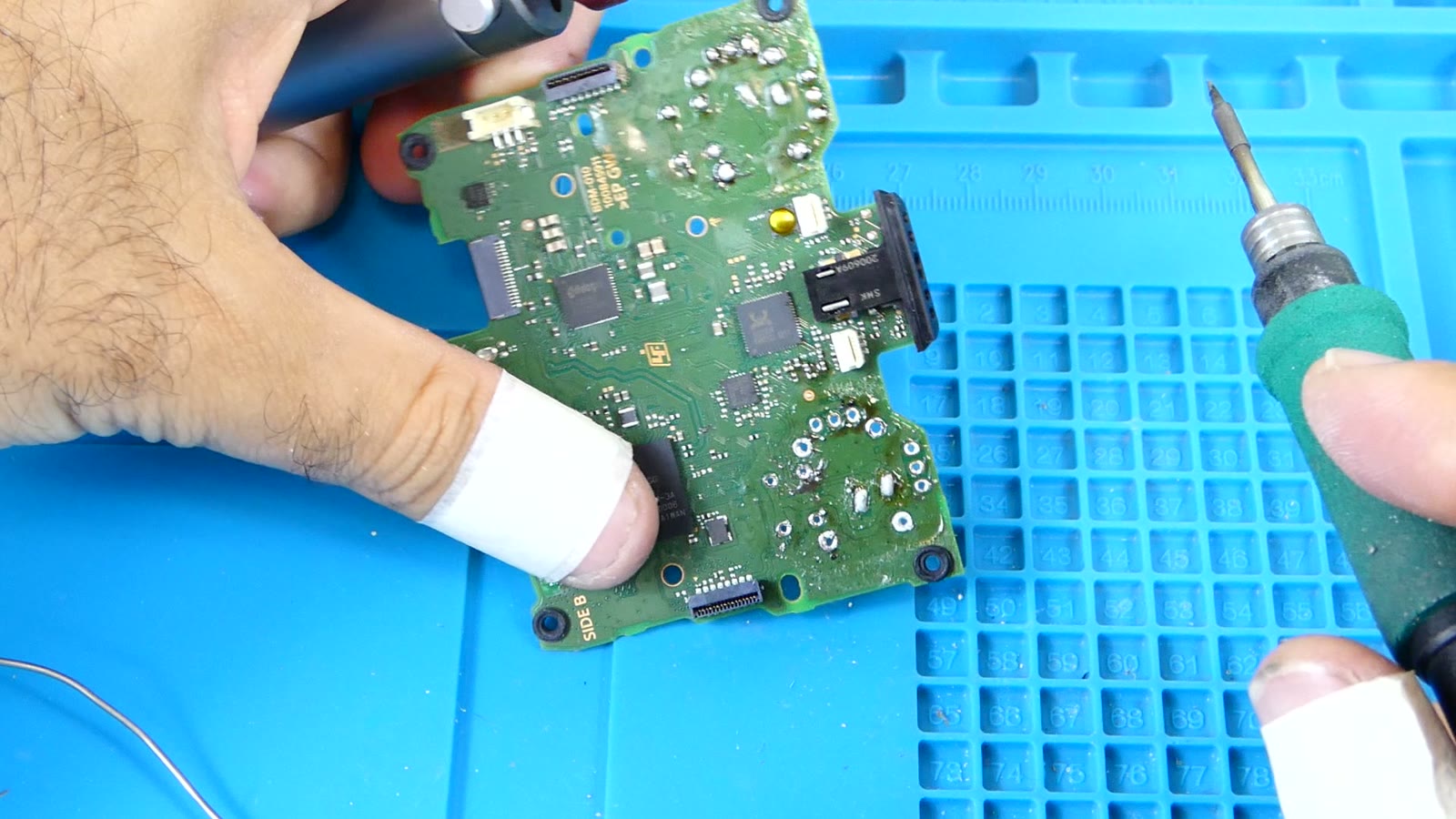

Domina la Soldadura: de Cero a Profesional
Aprende a soldar en pasos sencillos y sin miedo: herramientas, técnica real, diagnóstico visual de juntas, desoldado seguro y un proyecto final reparando un joystick de verdad. Certificado MaikTechnologyLab al completarlo.
🏆 Certificación oficial: debes completar el 100% del curso (todas las preguntas + examen final aprobado) para poder generarla y descargarla.
$19.99
🏆 CERTIFICADO OFICIAL
Premium
9 módulos·~5h·Intermedio-Avanzado
Cómo Soldar y Desoldar como un Profesional
Metalurgia real, técnica de precisión SMD, desoldado profesional y el caso magistral completo: desmontaje y sustitución de un joystick por uno magnético Hall-effect en un DualSense real, con fotos y proceso de nuestro propio taller. Certificado MaikTechnologyLab al completarlo.
🏆 Certificación oficial: debes completar el 100% del curso (todas las preguntas + examen final aprobado) para poder generarla y descargarla.
$19.99
Tienda de herramientas
El equipo que usamos, al precio del taller.
Estaciones de soldadura, microscopios, repuestos originales y consumibles probados en nuestro propio taller. Si lo vendemos, es porque lo usamos.
Llevé mi DualSense con drift por tercer cambio en otro sitio. Acá pusieron Hall-effect y lleva 8 meses como nuevo. Adiós drift de por vida.
Streamer · 80k followers
Twitch · Warzone competitivo
Mi PS4 no daba imagen. Cualquiera te decía "placa nueva, 250€". Acá repararon el puerto HDMI en dos días por 60€. Misma consola, misma garantía que de fábrica.
Cliente · padre gamer
PS4 Pro recuperada
El curso de microsoldadura me cambió la vida. Monté mi propio taller con lo que aprendí. Las herramientas que vendieron son las que uso todos los días.
Alumno · taller propio
Reparador desde 2024
Precios de reparación
Tarifas claras, sin sorpresas.
Diagnóstico gratis y presupuesto cerrado antes de tocar nada. Si no querés seguir, te devolvemos el mando sin coste. Si seguimos, lo dejamos como nuevo.
Antivirus pensado para jugadores: protección real sin robarle rendimiento a tu partida. Sigue en desarrollo activo — ya puedes descargarlo, es seguro y funciona en cualquier PC con Windows.
⚡
Cero impacto en el FPSPensado para no robarle rendimiento a tu partida
🛡️
Protección en segundo planoVigilancia continua sin interrumpir lo que estás jugando
🎮
Modo juegoSilencia avisos y tareas pesadas mientras juegas
🛡️
MaikShield Gamer para Windows
Primera versión disponible. Sigue en desarrollo activo — iremos publicando actualizaciones aquí mismo, este botón siempre descarga la última versión.
.exe · Windows 10 / 11
🛡️
Antes de descargar
MaikShield Gamer es un proyecto en desarrollo activo — seguro, funcional y usable en cualquier PC — pero todavía no tiene certificado de firma de código (algo habitual en software nuevo o de estudios pequeños).
Por eso puede que Windows te muestre el aviso "Windows protegió tu PC" al abrir el instalador — puede pasar o no. No indica ningún problema real: pulsa Más información → Ejecutar de todas formas para continuar con normalidad.
🍪 Usamos cookies
Las necesarias para que la web funcione (sesión, inicio de sesión) están siempre activas. Los vídeos de YouTube de Tutoriales solo se cargan si los aceptas — también puedes verlos directamente en YouTube sin aceptar nada aquí. Más info en la Política de Cookies.
NecesariasSesión, inicio de sesión y preferencias del sitio. Sin ellas la web no funciona.
🔒 Siempre activas
Vídeos de YouTubeNecesarias para reproducir los vídeos de Tutoriales dentro de la propia web.
FAQ
Lo que suelen preguntar.
¿Cuánto tarda la reparación de un mando?
Reparaciones express con stock (stick drift, gatillos, batería, puerto USB-C) salen el mismo día si llegan antes de las 14h. El resto, 48 a 72 horas. Si tu mando necesita microsoldadura compleja te avisamos al diagnóstico y acordamos plazo realista.
¿Qué garantía tienen las reparaciones?
6 meses sobre la pieza reparada y la mano de obra, sin letra chica. Hall-effect tiene garantía extendida de 12 meses. Si el problema vuelve dentro del periodo, lo arreglamos sin coste — incluido envío.
¿Recogéis mandos a domicilio?
Sí. Recogida gratuita dentro de la ciudad y envío de vuelta sin coste. Para el resto del país, mensajería con seguro incluido por 6€ ida y vuelta. Te enviamos el código y la etiqueta por email.
¿Qué es el upgrade Hall-effect y por qué cuesta más?
Los sticks tradicionales usan potenciómetros mecánicos que se desgastan y crean drift. Los Hall-effect detectan posición con campo magnético — cero fricción, cero desgaste, cero drift. La pieza vale 3-4x más pero el mando no vuelve a fallar nunca por esa parte.
¿Puedo aprender a reparar mandos por mi cuenta?
Para eso están los cursos. Los gratis cubren reparaciones básicas (sticks, gatillos, batería). Los premium van a microsoldadura, BGA y reparación de consolas completas. Cada curso incluye guías PDF, foro privado con instructor y descuentos en la tienda.
¿Y si mi consola no es PS5 o Xbox actual?
Reparamos retro también: PS1, PS2, Dreamcast, GameCube, Wii, Wii U, Saturn, Mega Drive, NES, SNES, Nintendo 64, Game Boy. Recapacitación, mods RGB, sustitución de baterías de SRAM y restauración estética. Pediinos por tu modelo y te confirmamos.
Test de velocidad gaming
Comprueba la fibra de tu casa al instante Gratis.
Mide la velocidad real de bajada, subida y latencia de tu conexión a Internet con nuestro Probador de Velocidad de Internet Gaming, creado y optimizado para la Comunidad que valora cada MBPS (Megabyte por segundo) para así poder exprimir el Internet en tu Consola o PC al Máximo.
0MbpsPulsa comenzar
Elige cómo está conectado el dispositivo desde el que juegas (PC o consola) para un análisis más preciso.
Ping--ms
Bajada--Mbps
Subida--Mbps
Jitter--ms
Pérdida paquetes--%
NIVEL 1
Gamer No Profesional
NIVEL 2
Gamer PRO / Competitivo
Requisitos orientativos según guías de proveedores de fibra e informes de latencia gaming 2026: ping <20 ms, jitter <10 ms, pérdida ≤0.5%, bajada 100+ Mbps y subida 10+ Mbps para nivel PRO/esports; ping <50 ms, jitter <30 ms, pérdida ≤1%, bajada 25+ Mbps y subida 5+ Mbps para gaming recreativo. El jitter y la pérdida de paquetes son especialmente sensibles al WiFi (interferencias, distancia al router).
📡 ¿Cuántos dispositivos tienes conectados a esta red?
Ninguna web puede medir esto por ti — ningún navegador tiene acceso a la lista de dispositivos de tu router por motivos de seguridad. Pero tu router sí la tiene: entra a su panel de administración y cuenta cuántos aparecen conectados ahora mismo.
El usuario/contraseña del router suele estar en una pegatina en el propio aparato. Busca algo como "Dispositivos conectados" o "Clientes DHCP" dentro del panel.
Cómo realizar el test de velocidad Gaming
1
Elige tu modo de conexión
Selecciona arriba si vas a medir por WiFi o por Cable Ethernet. Si juegas por WiFi, haz el test desde el mismo sitio donde está tu PC o consola para que el resultado sea real; si quieres el máximo de tu fibra, usa un cable directo al router.
2
Desconecta el resto de dispositivos
Desconecta temporalmente otros dispositivos conectados por cable y por Wi-Fi a Internet y cierra todas las aplicaciones abiertas que puedan consumir internet.
3
Realiza el Test de Velocidad Gaming
Haz clic en "Iniciar" para iniciar tu prueba de velocidad. Para realizar con precisión el test y obtener resultados reales es fundamental hacerlo con Fibra óptica.
Aprende
Videos Tutoriales
Guías paso a paso para que puedas reparar tus mandos y consolas en tu propia casa. Deja tu apoyo y suscríbete al canal de YouTube aquí: youtube.com/@maik777
PS5 · Mantenimiento
PS5 — Mantenimiento completo paso a paso
Cómo abrir y limpiar tu PS5 en profundidad. Trucos y consejos para prolongar su vida útil.
PS5 · Hall-effect
Joystick magnéticos — Adiós drift en DualSense
Tutorial completo de instalación de sticks Hall-effect en mando PS5. Sin drift de por vida.
PS5 · Calibración
Instalación y calibración de joystick magnéticos en PS5
Guía paso a paso de instalación y calibración de sticks magnéticos en mando DualSense con drift.
PS5 · Software
PS5 con fallo de software — reinstalación y solución
Cómo reinstalar el sistema y solucionar errores de software en PS5. Paso a paso sin perder datos.
PS4 · Mantenimiento
PS4 FAT — Mantenimiento completo, trucos y consejos
Cómo abrir, limpiar y dar mantenimiento a tu PS4 FAT. Consejos para evitar sobrecalentamiento.
PS4 · Hall-effect
Mando PS4 — Joystick magnéticos, elimina el drift
Tutorial paso a paso para instalar joysticks magnéticos en mando PS4 y eliminar el drift definitivamente.
Xbox · Hall-effect
Mando Xbox Series — Joystick magnéticos sin drift
Instala sticks Hall-effect en tu mando Xbox Series X/S y olvídate del drift para siempre.
Xbox Series S · Mantenimiento
Xbox Series S se calienta y hace ruido — Mantenimiento completo
Solución al sobrecalentamiento y ruido excesivo en Xbox Series S. Limpieza y mantenimiento 2026.
Xbox One S · Mantenimiento
Xbox One S — Cómo abrir y dar mantenimiento completo
Guía completa de desmontaje, limpieza y mantenimiento de Xbox One S. Trucos y consejos.
🎮 MaikTechnologyLab · AcademiaTipos de Drift: Identificación Profesional
🎓 Bienvenida al curso
Tipos de Drift: Identificación Profesional
Con 30 años reparando mandos de consola, he visto literalmente todo tipo de drift. Este curso concentra ese conocimiento para que puedas diagnosticar cualquier caso con confianza y precisión.
8
Tipos de drift estudiados
~2h
Duración total
🏆
Certificado oficial al terminar
¿Qué aprenderás?
Los 8 tipos de drift que existen, sus causas técnicas exactas, cómo identificarlos con y sin herramientas, el Protocolo DRIFT-ID™ paso a paso y casos reales por consola (PS5, Xbox, PS4, Switch).
💡 Consejo: El curso guarda tu progreso automáticamente. Puedes salir y retomarlo en cualquier momento desde el mismo punto.
📄
Guía de Tipos de Drift en PDF (10 páginas)Los 8 tipos de drift, cómo funciona un stick analógico, herramientas de diagnóstico y casos por consola — para consultar mientras avanzas o repasar cuando quieras.
El stick drift es uno de los defectos más frecuentes y frustrantes en los mandos modernos. Consiste en que el joystick analógico envía señales de movimiento al sistema incluso cuando no lo estás tocando.
📊 Dato real: Estudios de 2023 muestran que el 72% de los jugadores intensivos experimenta drift antes de los 18 meses. Las demandas colectivas contra Sony en EEUU estimaron que el 30% de los DualSense mostraban drift en sus primeros 12 meses.
Anatomía del joystick analógico
Para diagnosticar correctamente, primero debes entender cómo funciona el componente que falla:
Izquierda: potenciómetro clásico (desgaste por contacto). Derecha: Hall-effect (detecta campo magnético sin rozamiento).
¿Cómo se produce la señal?
⚡
Potenciómetro — Señal analógica
El stick mueve el cursor sobre la pista resistiva. El voltaje en el cursor cambia de 0V a 3.3V (o similar). El ADC del microcontrolador convierte ese voltaje en un número digital de -1.0 a +1.0. En reposo, el cursor debería estar en el centro exacto → valor 0.
El drift ocurre cuando el valor en reposo ya no es 0, sino que se desvía consistentemente hacia un lado.
💡 Regla de oro: Cualquier valor de eje fuera de -0.05 a +0.05 en reposo se considera drift. Este es el umbral estándar de "dead zone" que usan la mayoría de los juegos.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 1 ¿Qué componente usa un joystick de potenciómetro para detectar la posición del stick?
✓ Correcto. Los potenciómetros usan una pista de carbono por la que desliza un cursor (wiper). El cambio de resistencia al moverse el cursor convierte la posición mecánica en una señal eléctrica que el ADC del mando lee como valor digital.
Pregunta 2/2 · Módulo 1 ¿Cuál es el rango de valores considerado "sin drift" en un eje analógico en reposo?
✓ Correcto. El umbral estándar de dead zone es ±0.05. Los juegos ignoran valores dentro de este rango asumiendo que es ruido normal. Cualquier valor estable fuera de este rango en reposo confirma drift.
🔍 Módulo 2 · 40 min
Los 8 Tipos de Drift
No todos los drifts son iguales. Identificar el tipo correcto es el 80% del diagnóstico. Haz clic en cada tipo para ver sus síntomas y cómo identificarlo.
1
Drift Mecánico por Desgaste del Potenciómetro★★★★★~60% casos
Causa: Las pistas de carbono del potenciómetro se desgastan por uso repetitivo. El cursor crea surcos microscópicos que generan lecturas eléctricas inconsistentes. En promedio, un potenciómetro de mando soporta entre 500.000 y 2.000.000 ciclos antes de degradarse.
🔴 Síntomas
Aparece gradualmente, empeora con el tiempo
Más pronunciado en la dirección más usada
Peor cuando el mando está caliente
El stick no regresa exactamente al centro
🔬 Identificación
GamepadTester: eje oscila entre 0.05 y 0.20
Multímetro: saltos bruscos de resistencia
Microscopio: surcos visibles en pista de carbono
Peor tras 30+ min de juego
Consolas más afectadas: PS4 DualShock 4, Nintendo Switch Joy-Con (eje vertical), Xbox One.
2
Drift por Contaminación (Polvo y Suciedad)★★★★★~20% casos
Causa: Partículas de polvo, suciedad, pelo o residuos de comida se acumulan bajo el cursor del potenciómetro, actuando como obstáculo que desplaza la lectura del cero eléctrico.
🔴 Síntomas
Intermitente: aparece y desaparece
A veces mejora solo temporalmente
Peor tras sesiones largas (vibración acumula polvo)
Un golpe seco puede activarlo o desactivarlo
🔬 Identificación
Soplar aire comprimido bajo el stick → mejora inmediata
Luz UV: partículas brillantes bajo el módulo
GamepadTester: valores erráticos aleatorios
No patrón fijo, cambia entre sesiones
3
Drift por Fatiga del Muelle de Retorno★★★★★~8% casos
Causa: El muelle helicoidal que centra el stick mecánicamente pierde elasticidad (fatiga del metal) con el tiempo o tras impactos. El centro mecánico ya no coincide con el centro eléctrico del potenciómetro.
🔴 Síntomas
Stick descansa visiblemente descentrado (>1mm)
Drift constante y suave en una dirección fija
Menos resistencia al mover en dirección del drift
Más frecuente en mandos de +3 años o con golpes
🔬 Identificación
Visual: soltar el stick → queda descentrado
GamepadTester: valor fijo constante en reposo (~0.05-0.12)
Táctil: asimetría en la resistencia del stick
Forzar el stick al centro → drift desaparece momentáneamente
Causa: Los potenciómetros de carbono son sensibles a la temperatura. Al calentarse por uso prolongado, la resistencia del material cambia, desplazando la lectura de reposo. El "cero" eléctrico a 20°C no es el mismo a 40°C.
🔴 Síntomas
Aparece después de 30-60 min de uso
Desaparece cuando el mando se enfría
Peor en verano o ambientes calurosos
Afecta más al eje Y que al X (generalmente)
🔬 Identificación
Mando frío → sin drift en GamepadTester
Calentar con las manos 10 min → drift aparece
Correlación directa tiempo de uso / intensidad
Cámara térmica: punto caliente cerca del módulo
5
Drift de Firmware / Software★★★★★~3% casos
Causa: Bug en el firmware del microcontrolador que gestiona incorrectamente las dead zones o la calibración. También puede ser causado por actualizaciones del sistema que cambian el tratamiento de la señal del joystick.
🔴 Síntomas
Aparece repentinamente tras una actualización
Mismo drift en todos los juegos sin excepción
Afecta ambos sticks de forma simétrica
No mejora con ninguna reparación física
🔬 Identificación
Probar mando en PC: si sin drift → es software de consola
GamepadTester: valor exacto tipo 0.0625 (cuantización)
Rollback de firmware → drift desaparece
Resetear mando a fábrica → puede solucionarse
Ejemplo real: El drift "exacto" de los Joy-Con de Nintendo Switch en versiones antiguas de firmware fue reconocido públicamente por Nintendo.
6
Drift por Interferencia Electromagnética (EMI)★★★★★<2% casos
Causa: Campos electromagnéticos de dispositivos cercanos (routers WiFi 2.4GHz, microondas, otros mandos Bluetooth) interfieren con la señal inalámbrica o los circuitos analógicos del mando.
🔴 Síntomas
Solo ocurre con mandos inalámbricos
Errático e impredecible
Varía según posición en la habitación
Puede afectar también a los botones
🔬 Identificación
Conectar por USB: si desaparece → EMI confirmada
Alejar el mando de otros dispositivos
Cambiar WiFi de 2.4GHz a 5GHz
Probar en otra habitación
7
Drift por Soldadura Defectuosa (Dry Joint)★★★★★~5% casos
Causa: Las juntas de soldadura que conectan el módulo del joystick a la PCB se rompen o crean "cold joints" (soldadura fría/porosa) por estrés mecánico, corrosión o mala soldadura original.
🔴 Síntomas
Golpe suave → drift cambia inmediatamente
Drift varía según cómo agarras el mando
Frecuente en mandos que se han caído
Microcortes además del drift
🔬 Identificación
Golpe diagnóstico: toque seco en la zona del stick

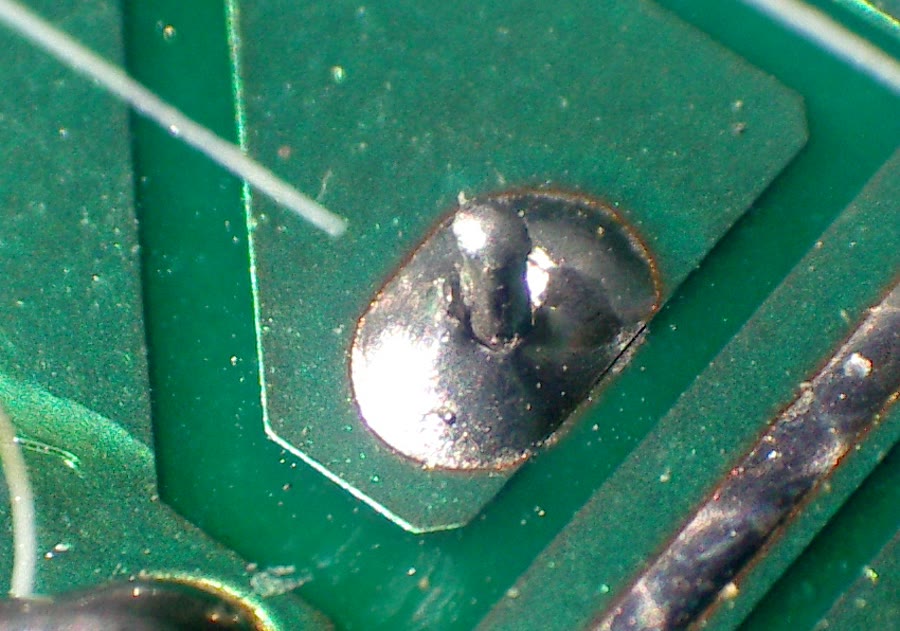

Microscopio: junta opaca/granular vs brillante
Multímetro continuidad: lectura intermitente
Aplicar presión en PCB → drift cambia
8
Drift en Sticks Hall-Effect (Desgaste Magnético)★★★★★<1% (calidad), ~8% (clones)
Causa: Aunque los sticks Hall-effect son más duraderos, no son inmunes. El imán puede perder campo magnético, el IC del sensor puede fallar por ESD (descarga electrostática) o sobretensión, o la calibración puede corromperse.
🔴 Síntomas
Aparición repentina (no gradual como el desgaste)
Valor de reposo "salta" entre -0.05 y +0.05 aleatoriamente
No mejora con limpieza
Frecuente en módulos de clones de baja calidad
🔬 Identificación
Gaussímetro: verificar campo magnético del imán
App de brújula/campo magnético en smartphone
Comparar con mando de referencia
Re-calibración del sensor (si el firmware lo permite)
Importante: Los módulos Hall-effect de calidad (GuliKit, ALPS renegades) tienen garantías de 5+ años. Los clones baratos pueden fallar antes que los potenciómetros originales.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 2 ¿Cuál es el tipo de drift más frecuente, representando aproximadamente el 60% de todos los casos?
✓ Correcto. El desgaste de las pistas de carbono es la causa dominante de drift. Es acumulativo y progresivo, empeorando con el uso. El 60% de los mandos con drift que llegan al taller presentan este tipo.
Pregunta 2/2 · Módulo 2 Un drift que aparece y desaparece al dar un golpe suave al mando indica:
✓ Correcto. Los "cold joints" o soldaduras frías crean conexiones intermitentes que responden mecánicamente a vibraciones. Es el test diagnóstico más rápido: un golpe suave que modifica el drift confirma problema de soldadura.
🔧 Módulo 3 · 20 min
Herramientas de Diagnóstico
El diagnóstico correcto no requiere siempre abrir el mando. Hay una progresión lógica de herramientas, de más simple a más avanzada. Empieza siempre por lo básico.
🟢 Nivel 1: Sin abrir el mando
1
GamepadTester / Gamepad API del navegadorGratis · Inmediato
La herramienta más rápida y accesible. Conecta el mando al PC y abre gamepadtester.net o la herramienta de esta web. Muestra los valores de los ejes en tiempo real.
Cómo leer los resultados:
• Eje en reposo entre -0.05 y +0.05 → Sin drift ✓
• Eje en reposo estable fuera de ±0.05 → Drift mecánico/muelle/firmware
• Eje en reposo fluctuante y errático → Contaminación o soldadura
• Eje igual al conectar por USB que por Bluetooth → No es EMI
2
Tests rápidos sin herramientas30 segundos
Test de golpe: Golpe suave en la zona del stick → ¿cambia el drift? → Soldadura
Test de temperatura: Frío vs caliente (30 min uso) → ¿empeora? → Térmico
Test cable vs inalámbrico: Solo inalámbrico → EMI confirmada
Test visual: Soltar stick → ¿queda descentrado? → Muelle fatigado
Test de aire: Aire comprimido bajo el stick → ¿mejora? → Contaminación

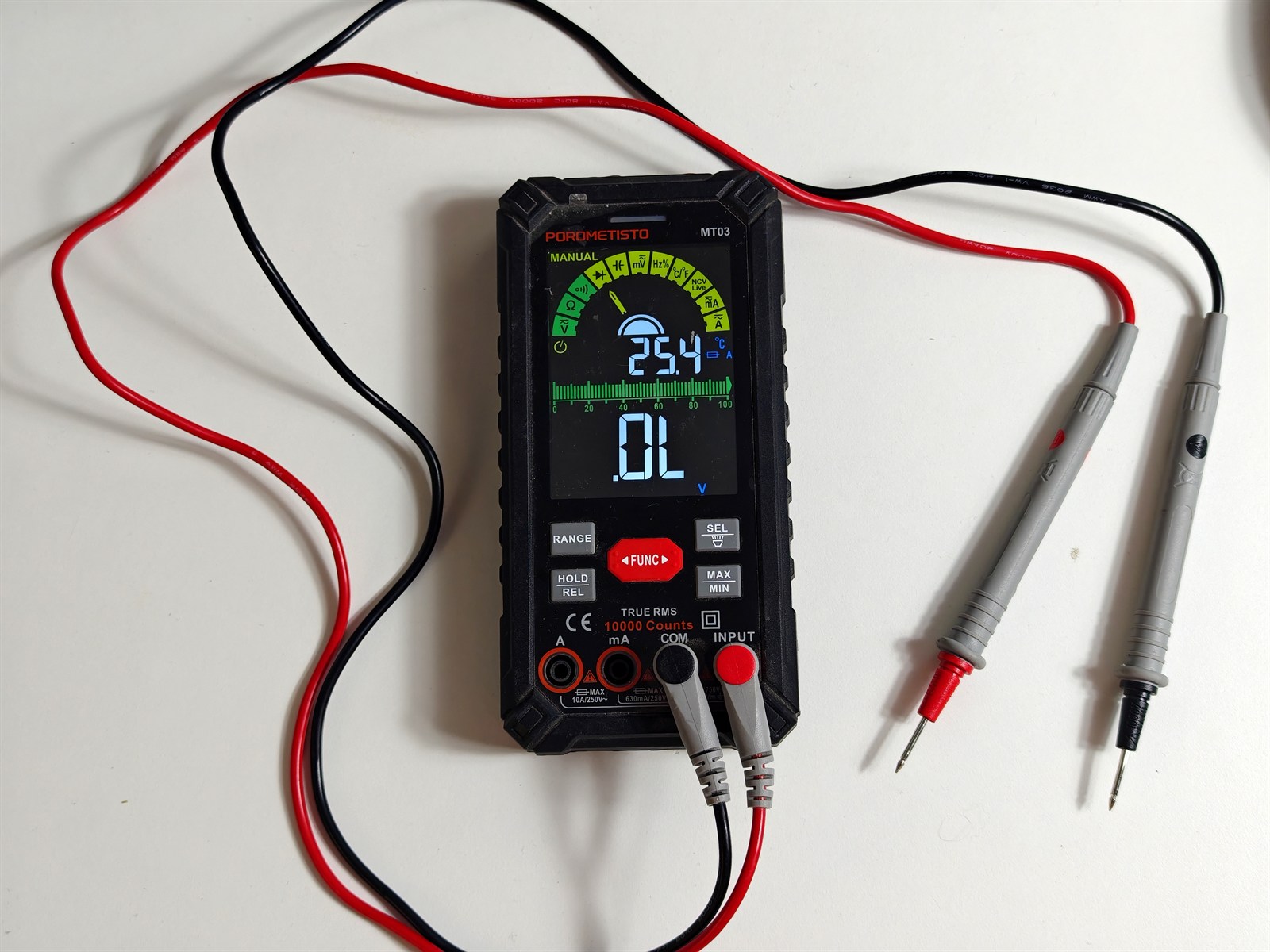

🟡 Nivel 2: Con multímetro
El multímetro permite verificar eléctricamente el potenciómetro sin abrirlo completamente en algunos mandos:
Medición de potenciómetro:
• Modo: ohmios (Ω)
• Valor esperado pin central a tierra con stick en reposo: ~5KΩ (mitad del recorrido en potenciómetro de 10KΩ)
• Al mover el stick: la resistencia debe variar suavemente de 0 a 10KΩ
• Saltos bruscos o valores inestables = pista desgastada o contaminada
• Continuidad en los 3 pines del potenciómetro: cualquier pin abierto = soldadura rota
🔴 Nivel 3: Herramientas avanzadas de taller
⚡
Arsenal completo del técnico profesional
🔬 Microscopio 10-40x
Inspección de pistas de carbono

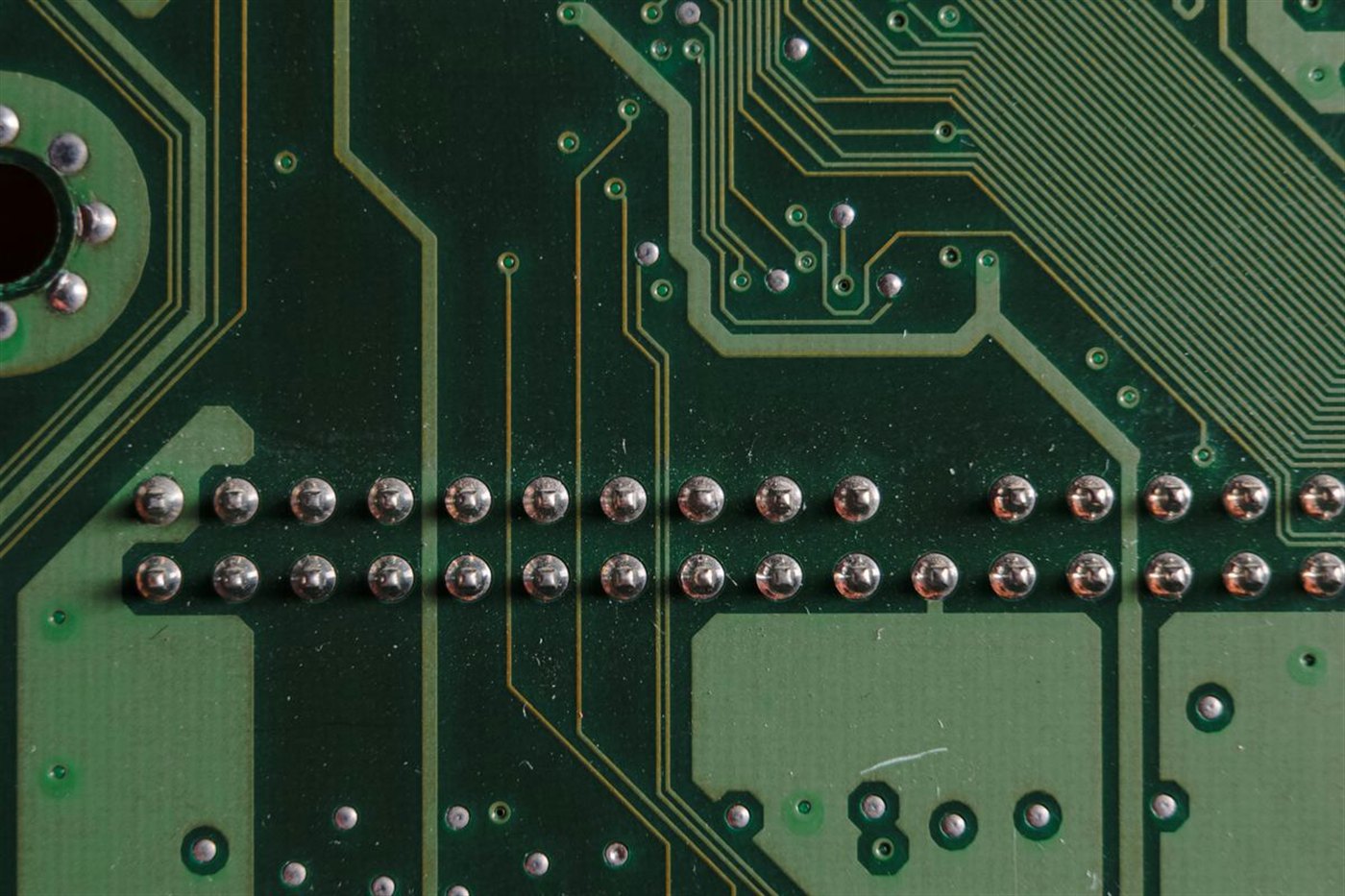

Verificación de juntas de soldadura
Detección de contaminación
📈 Osciloscopio
Forma de onda de la señal del potenciómetro
Detección de ruido y picos
Verificación de señal ADC
🧲 Gaussímetro
Medir campo del imán Hall-effect
Detectar desmagnetización
Comparar con valores de referencia
🌡️ Cámara térmica
Puntos calientes en PCB
Confirmar drift térmico
Detectar componentes en fallo
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 3 ¿Qué herramienta básica (gratuita, sin abrir el mando) usarías primero para cuantificar el drift?
✓ Correcto. GamepadTester es gratuito, no requiere abrir el mando y cuantifica exactamente el drift en tiempo real. Es siempre el primer paso del diagnóstico.
Pregunta 2/2 · Módulo 3 Al medir con multímetro el potenciómetro de un stick en reposo (mando PS5), ¿qué valor esperas en el pin central?
✓ Correcto. Un potenciómetro de 10KΩ en posición central da ~5KΩ entre el cursor y cualquier extremo. El valor debe cambiar suavemente al mover el stick. Saltos bruscos indican pista desgastada.
🧭 Módulo 4 · 20 min
Protocolo DRIFT-ID™
Después de 30 años reparando mandos, he desarrollado este árbol de decisión sistemático. Siguiéndolo paso a paso, llegarás al tipo de drift correcto en menos de 5 minutos, sin necesidad de abrir el mando en la mayoría de los casos.
Antes de empezar: Ten el mando conectado a GamepadTester y observa el comportamiento del eje afectado durante 30 segundos. ¿Es constante o cambia? Esa es tu primera bifurcación.
🌳 Árbol de Diagnóstico
PASO 1: ¿El drift es constante o intermitente?
├── CONSTANTE → Ir a PASO 2
└── INTERMITENTE → Ir a PASO 5
PASO 2: ¿Aparece el drift en FRÍO (sin haber usado el mando)?
├── SÍ → Ir a PASO 3
└── NO (solo al calentar) → Tipo 4: Drift Térmico (o Tipo 1 avanzado)
PASO 3: ¿El mando es inalámbrico y el drift desaparece al conectar por USB?
├── SÍ → Tipo 6: Interferencia EMI
└── NO → Ir a PASO 4
PASO 4: ¿El drift apareció de forma súbita tras una actualización de firmware?
├── SÍ → Tipo 5: Drift de Firmware
└── NO → Ir a PASO 8
PASO 5: ¿El drift cambia al dar un golpe suave al mando?
├── SÍ → Tipo 7: Soldadura Defectuosa
└── NO → Ir a PASO 6
PASO 6: ¿El drift mejora con aire comprimido bajo el stick?
├── SÍ → Tipo 2: Contaminación
└── NO → Ir a PASO 7
PASO 7: ¿El stick descansa visualmente descentrado al soltarlo?
├── SÍ → Tipo 3: Muelle de Retorno Fatigado
└── NO → Ir a PASO 8
PASO 8: ¿El mando usa sticks Hall-effect (magnéticos)?
├── SÍ → Tipo 8: Fallo de Hall-effect (verificar con gaussímetro)
└── NO → Tipo 1: Desgaste Mecánico (más probable)
💡 Combinaciones frecuentes: El 15% de los mandos presentan drift de múltiples tipos simultáneamente. El Tipo 1 (desgaste) combinado con Tipo 4 (térmico) es el más frecuente en mandos de 2+ años de uso intensivo.
📋 Ficha de diagnóstico rápida
📋
5 preguntas que debes hacerle al cliente
¿Cuándo empezó el drift? (gradual = desgaste; súbito = firmware/soldadura/Hall)
¿Empeora con el uso? (sí = desgaste o térmico)
¿El mando ha sufrido algún golpe o caída? (sí = soldadura)
¿Coincidió con alguna actualización? (sí = firmware)
¿Mejora cuando lo dejas descansar o enfriarse? (sí = térmico)
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 4 En el Protocolo DRIFT-ID™, ¿cuál es el primer criterio de clasificación?
✓ Correcto. La naturaleza constante vs intermitente del drift divide el diagnóstico en dos ramas completamente distintas. Es la pregunta más eficiente como primer filtro.
Pregunta 2/2 · Módulo 4 Un mando inalámbrico con drift que desaparece completamente al conectarlo por USB apunta directamente a:
✓ Correcto. Si el problema desaparece al conectar por USB, el hardware del mando está bien. El problema está en la transmisión inalámbrica, confirmando interferencia EMI. Solución: cambiar canal WiFi, alejar dispositivos o emparejamiento nuevo.
🎮 Módulo 5 · 20 min
Casos Prácticos por Consola
Cada plataforma tiene su perfil de drift más frecuente. Conocerlo de antemano orienta el diagnóstico antes incluso de encender el mando.
PS5
PlayStation 5 — DualSenseAlta incidencia
Tipos dominantes: Tipo 1 (desgaste, ~55%) + Tipo 2 (contaminación, ~25%)
Los sticks Alpine del DualSense son de potenciómetro y presentan los mismos patrones que el DualShock 4, con el agravante de que el diseño del mando acumula más polvo. El DualSense Edge (versión pro) usa sticks modulares intercambiables precisamente por esto.
Eje más afectado: Stick izquierdo eje Y (abajo). Muy frecuente en jugadores de FPS que mantienen presionado W (inclinación continua hacia adelante).
XBX
Xbox Series X/S — Mando Serie XModerada
Tipos dominantes: Tipo 1 (desgaste, ~50%) + Tipo 4 (térmico, ~20%)
Los mandos Xbox Series usan sticks ALPS de mayor calidad que los de PS4, pero igualmente de potenciómetro. El diseño del mando tiene mejor ventilación, reduciendo el Tipo 4. El Tipo 6 (EMI) es más frecuente en Xbox por el protocolo inalámbrico propietario de Microsoft.
PS4
PlayStation 4 — DualShock 4Muy alta
Tipos dominantes: Tipo 1 (desgaste, ~65%) + Tipo 3 (muelle, ~15%)
El DualShock 4 es el campeón histórico de drift. Sus potenciómetros ALPS de menor calidad (vs los de Xbox) y el muelle de retorno más débil lo hacen especialmente vulnerable. El 80% de los DualShock 4 con +800 horas de juego presentan algún grado de drift.
NSW
Nintendo Switch — Joy-ConCrítica (demanda colectiva)
Tipos dominantes: Tipo 1 (desgaste eje vertical, ~50%) + Tipo 5 (firmware, ~20%)
Los Joy-Con usan potenciómetros especialmente pequeños y con menor vida útil que los mandos convencionales. Nintendo fue demandada en múltiples países por este defecto. El eje Y izquierdo (arriba-abajo) es el punto de fallo #1. La causa de firmware afecta especialmente a las primeras revisiones del hardware.
Dato importante: Nintendo ofrece reparación gratuita de drift en Joy-Con en muchos países, incluso fuera de garantía. Recomendar esta opción al cliente antes de reparar de pago.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 5 ¿Qué consola es más conocida por el drift de Tipo 5 (firmware), con reconocimiento público del fabricante?
✓ Correcto. Nintendo reconoció públicamente el problema de drift en los Joy-Con, ofreciendo reparaciones gratuitas en múltiples países. El componente de firmware afecta especialmente las primeras revisiones de hardware.
Pregunta 2/2 · Módulo 5 En el PS5 DualSense, el eje más frecuentemente afectado por drift es el stick izquierdo eje Y (arriba-abajo). ¿Cuál es la causa principal de este patrón?
✓ Correcto. El uso intensivo del eje vertical en juegos FPS (W = adelante en PC, stick arriba en consola) desgasta antes la zona del potenciómetro correspondiente al eje Y negativo. Es pura mecánica de uso: el área más presionada se desgasta primero.
📝 Examen Final
¡Demuestra lo que sabes!
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo si no llegas al mínimo.
1. ¿Cuál es la causa del drift mecánico por desgaste (Tipo 1)?
2. ¿Qué porcentaje aproximado de los casos de drift corresponde al tipo mecánico por desgaste?
3. Un drift que mejora temporalmente con aire comprimido bajo el stick es de tipo:
4. Los sticks Hall-effect son completamente inmunes al drift. ¿Verdadero o Falso?
5. ¿Cuál es el valor de resistencia esperado en un potenciómetro sano al medir el pin central con el stick en reposo (centro)?
6. Un drift constante que apareció repentinamente tras actualizar el firmware de la consola apunta principalmente a:
7. ¿Qué herramienta permite visualizar la forma de onda de la señal analógica de un potenciómetro?
8. Un mando inalámbrico con drift que mejora enormemente al alejarlo del router WiFi o al conectarlo por USB indica:
9. El Tipo 3 (drift por fatiga del muelle) se identifica visualmente porque:
10. ¿Cuál es el PRIMER criterio del Protocolo DRIFT-ID™ para clasificar el tipo de drift?
Responde todas las preguntas para habilitar el botón
🏆 Certificación Oficial
¡Enhorabuena!
Has completado el curso Tipos de Drift: Identificación Profesional. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Pulsa una estrella para valorar el curso
Tu certificado incluye: Nombre del participante · Fecha de emisión · ID único verificable · Código QR de autenticidad · Firma del instructor · Sello de MaikTechnologyLab Academia
🔒 Requisito de certificación: para poder generar y descargar tu Certificado Oficial debes haber completado al menos el 90% del curso (módulos + examen final aprobado).
Usa tu nombre real tal como quieras que aparezca en el certificado oficial.
🎮 MaikTechnologyLab
Academia de Reparación Profesional
Certifica que
el participante
Nombre del Alumno
ha completado satisfactoriamente el curso:
"Tipos de Drift: Identificación Profesional"
📅 ⏱️ ~2 horas de formación✅ Superado con nota aprobada
MaikTechnologyLab
Academia de Reparación Profesional · gamepadlab.vercel.app
Verificar autenticidad
✅
Certificado Verificado
Ha completado satisfactoriamente el curso Tipos de Drift: Identificación Profesional
emitido por MaikTechnologyLab Academia
🎮 MaikTechnologyLab · AcademiaIntroducción a la Reparación de Mandos
🎓 Bienvenida al curso
Introducción a la Reparación de Mandos
Todo técnico empezó por aquí. En 30 años he formado a decenas de reparadores desde cero, y este curso condensa exactamente lo que les enseño en su primera semana de taller: cómo pensar, qué herramientas comprar, cómo abrir un mando sin romperlo y cómo "leer" una placa con los ojos entrenados.
5
Módulos prácticos
~3h
Duración total
🏆
Certificado oficial al terminar
¿Qué aprenderás?
La mentalidad y ética del reparador profesional, las herramientas imprescindibles (y cuáles evitar al empezar), un protocolo seguro de desarme paso a paso, cómo identificar cada componente de una PCB de mando y, por último, a hacer un análisis visual digno de un técnico con experiencia — sin necesidad de equipos caros.
💡 Consejo: Ten a mano (si puedes) un mando que ya no uses. Ver y tocar mientras avanzas en el curso multiplica por diez lo que retendrás. No es obligatorio, pero lo recomiendo encarecidamente.
📄
Guía de Introducción en PDF (13 páginas)Con fotos reales de nuestro taller: herramientas, desarme paso a paso, identificación de componentes y análisis visual — para consultar mientras avanzas o repasar cuando quieras.
Antes de tocar un destornillador, necesitas entender el panorama: por qué existe esta profesión, qué la hace rentable y sostenible, y qué principios separan a un técnico serio de alguien que "rompe cosas por curiosidad".
¿Por qué reparar en lugar de reemplazar?
Un mando nuevo de gama alta cuesta entre 60€ y 90€. La inmensa mayoría de las averías —drift, botones que fallan, baterías agotadas, conectores rotos— se reparan con piezas de 2€ a 15€ y entre 20 y 60 minutos de trabajo. Esa diferencia es exactamente el espacio donde vive tu negocio.
📊 Dato real: Según asociaciones de consumidores europeas, más del 50% de los mandos que se desechan tienen una avería reparable en menos de una hora por un técnico con las herramientas adecuadas. La cultura "úsalo y tíralo" es, sobre todo, un problema de acceso a reparación — no de que el hardware no merezca la pena arreglarse.
El triángulo del buen reparador
1
Método — diagnosticar antes de actuar
Nunca abras un mando "a ver qué encuentro". Primero reproduce el fallo, documéntalo (vídeo si es posible), investiga las causas más probables para ese síntoma y ese modelo, y solo entonces decides si abrir merece la pena. El 30% de los "mandos rotos" que llegan a un taller en realidad tienen un problema de software o de la consola, no del mando.
2
Paciencia — el enemigo es la prisa
La mayoría de los mandos rotos "sin solución" en realidad fueron dañados durante una reparación apresurada: un tornillo forzado que rompe el plástico, un conector arrancado por tirar del cable en vez del header, una pista de PCB levantada por exceso de calor. Trabajar 10 minutos más despacio evita el 90% de los daños colaterales.
3
Honestidad — gestionar expectativas
Un buen reparador le dice al cliente cuándo NO merece la pena reparar (ej. una placa con corrosión severa por líquido en un mando de 25€). Esa honestidad construye la reputación que te traerá clientes durante años. La confianza es el activo más valioso de un taller pequeño.
Seguridad eléctrica básica — lo no negociable
⚡ Antes de cada sesión de trabajo:
Desconecta siempre el mando de cualquier fuente de alimentación y retira la batería si es accesible antes de manipular la PCB
Trabaja sobre una superficie no conductora, seca y bien iluminada
Usa pulsera antiestática (o, como mínimo, toca una superficie metálica conectada a tierra) antes de tocar la placa — la electricidad estática de tu cuerpo puede freír un IC sin que lo notes
Nunca trabajes con líquidos (refrescos, café) cerca del puesto de trabajo
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 1 Antes de abrir un mando que un cliente reporta como "roto", ¿cuál debería ser tu primer paso?
✓ Correcto. Diagnosticar antes de actuar evita aperturas innecesarias. Cerca de un 30% de los "mandos rotos" no tienen ningún problema físico — el fallo está en la consola, el cable o el software.
Pregunta 2/2 · Módulo 1 ¿Por qué es importante usar protección antiestática (pulsera o tocar una superficie metálica con toma de tierra) antes de tocar una PCB?
✓ Correcto. Una descarga electrostática (ESD) de apenas algunos cientos de voltios —imperceptible para una persona— puede destruir un microcontrolador o un IC de forma instantánea o dejarlo dañado de forma latente.
🧰 Módulo 2 · 45 min
Herramientas Esenciales
No necesitas gastar 2.000€ para empezar. Aquí tienes el kit real con el que cualquier técnico puede arrancar, organizado por prioridad de compra.
Los botones "Ver en Amazon" son enlaces de afiliado: como afiliados de Amazon, MaikTechnology puede recibir una comisión por las compras que califiquen, sin coste adicional para ti.
🟢 Kit inicial (imprescindible, ~40-80€)
1
Set de destornilladores de precisiónImprescindible
Necesitas puntas Phillips #00 / #0, Torx T6 / T8 / T9 (los mandos modernos usan mucho Torx con pivote de seguridad) y planas pequeñas. Invierte en un set de buena calidad: las puntas baratas se redondean y terminan "barriendo" la cabeza del tornillo, el error #1 de los principiantes.

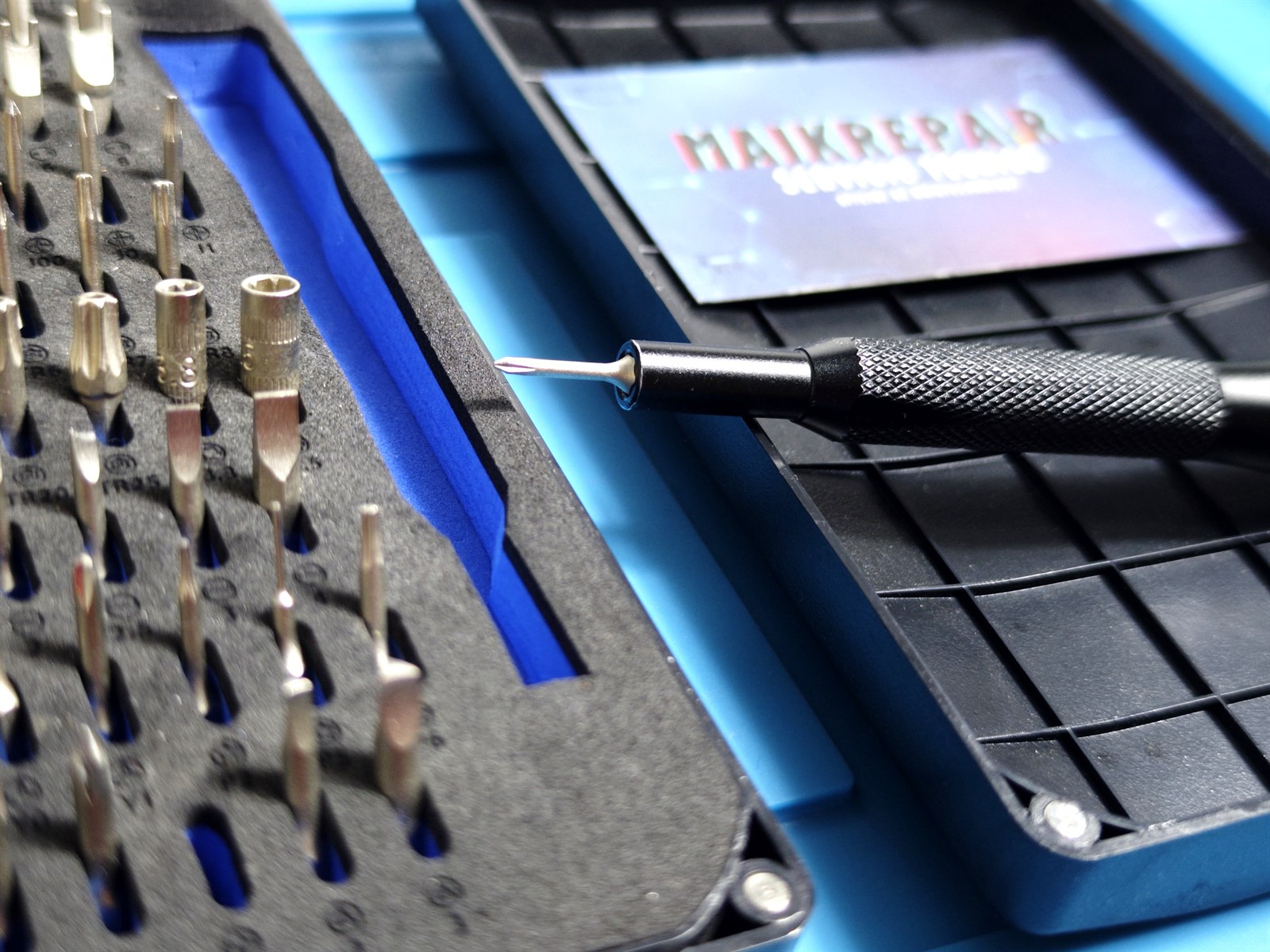

📷 Foto real El set de puntas de MaikTechnology — fíjate en las tallas grabadas en cada punta (T6, T8, T9, Phillips...): así identificarás la que necesitas en cada tornillo del mando.
Kit de destornillador con puntas magnéticas — el mismo set que usamos en el taller.
Ver en Amazon

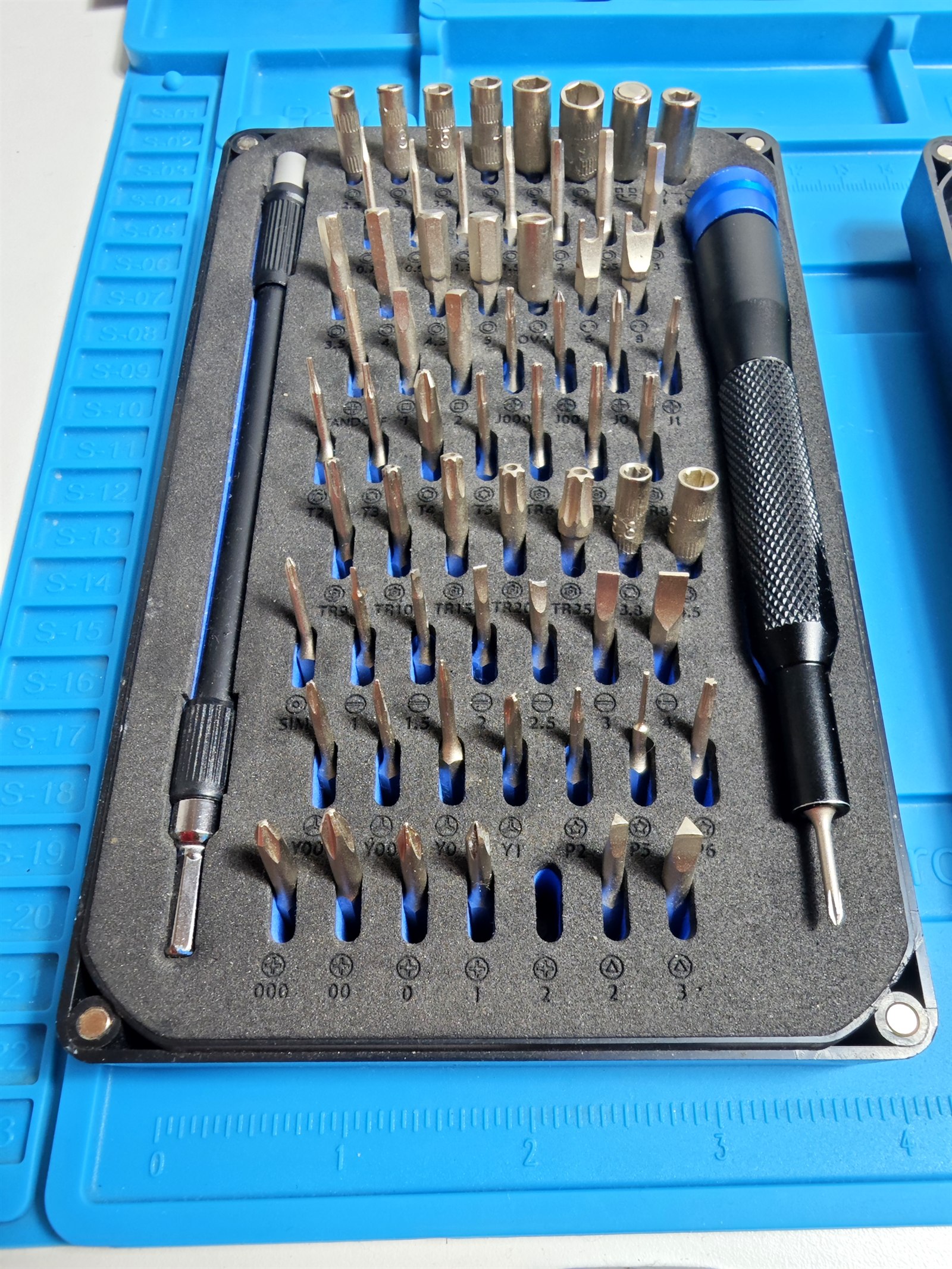

📷 Foto real La bandeja completa vista desde arriba: Phillips, planas, Torx (T2-T35), hexagonales, Pentalobe (P2/P5), tri-wing (Y00-Y1)... casi cualquier tornillo que te encuentres en un mando tiene su punta aquí.
Kit de destornillador con puntas magnéticas — el mismo set que usamos en el taller.
Ver en Amazon
2
Spudgers y palancas de apertura (plástico/nylon)Imprescindible
Herramientas de plástico para separar carcasas y desconectar cables planos (FPC) sin rayar ni hacer cortocircuito. Nunca uses destornilladores metálicos para hacer palanca sobre una PCB: un solo resbalón puede partir pistas de cobre o cortocircuitar la placa.

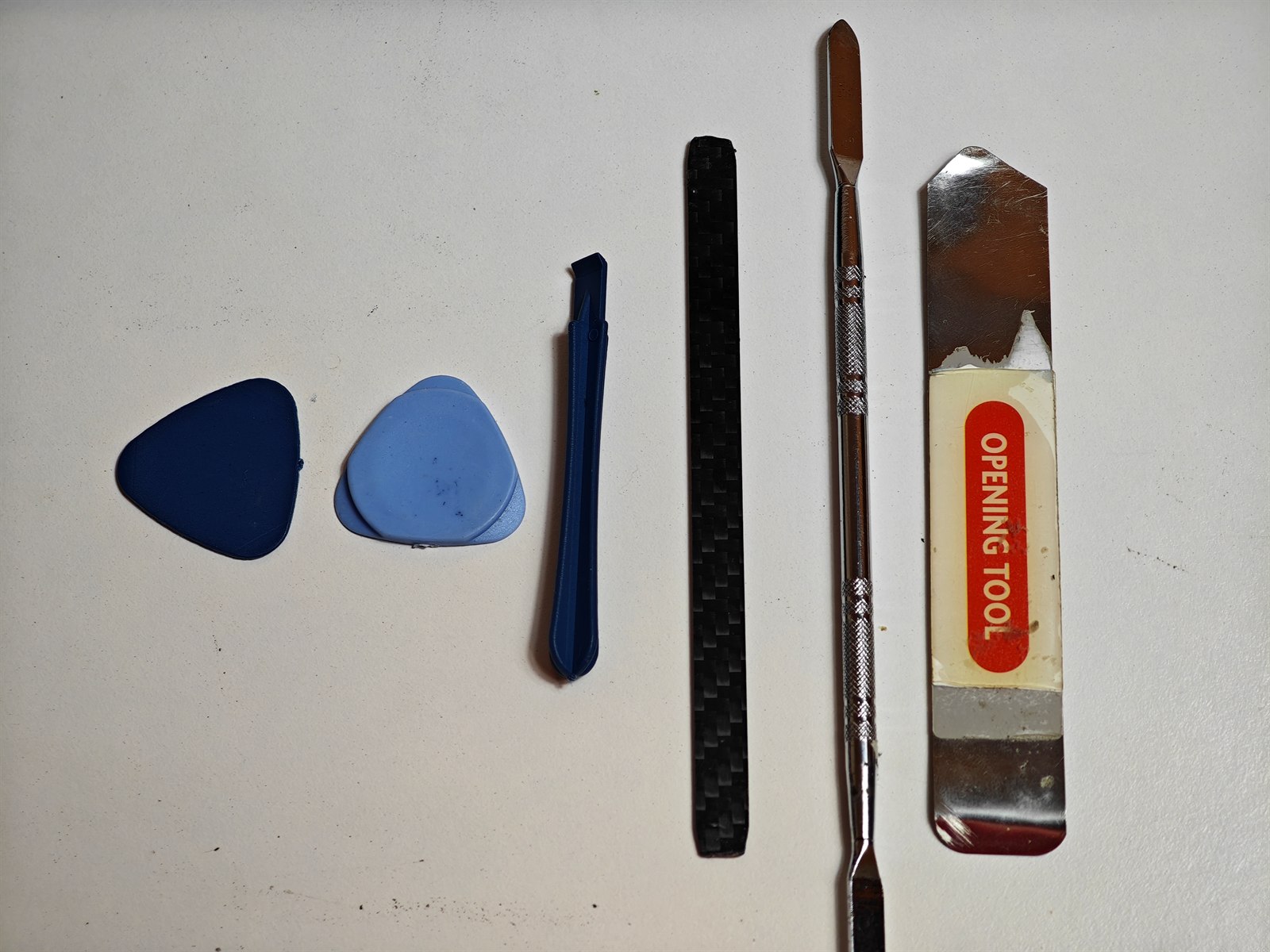

📷 Foto real El set de apertura de MaikTechnology — púas, palancas y láminas de distintos grosores para cada punto de la carcasa, sin arriesgar un solo raspón en el plástico ni un cortocircuito en la PCB.
Herramientas de apertura — spudgers, palancas y láminas de nylon/plástico.
Ver en Amazon
3
Bandejas magnéticas + cinta y rotuladorImprescindible
El error que arruina más reparaciones no es técnico: es perder o mezclar tornillos. Los mandos suelen tener tornillos de longitudes distintas en zonas distintas — mezcla uno corto en un agujero largo y puede caer dentro de la carcasa o no sujetar nada. Usa una bandeja con compartimentos y anota qué tornillo va en cada zona.

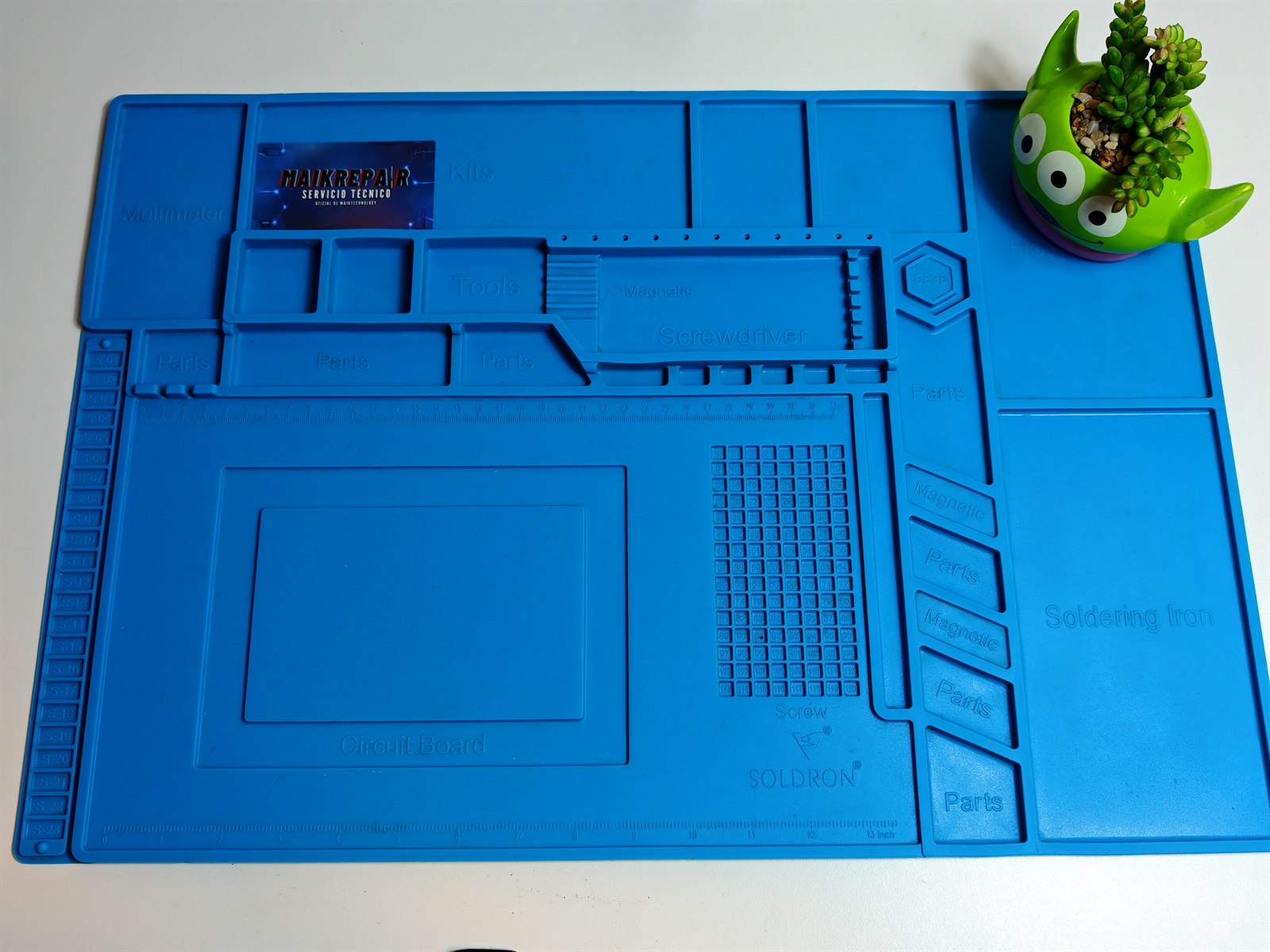

📷 Foto real La alfombrilla de trabajo de MaikTechnology — cada zona numerada (S-01, S-02...) guarda los tornillos de una parte concreta del mando, así nunca se mezclan entre sí durante el desarme.
Alfombrilla de trabajo magnética — organiza tornillos y piezas por zonas mientras reparas.
Ver en Amazon
4
Multímetro digital básicoImprescindible
Tu primera herramienta de diagnóstico real. Con un multímetro de 15-25€ ya puedes medir continuidad (detectar cables/pistas rotas), voltaje (verificar alimentación) y resistencia (comprobar potenciómetros y botones). Es, con diferencia, la herramienta con mejor relación coste/utilidad para un principiante.
📷 Foto real El multímetro del kit inicial de MaikTechnology — con esto medirás continuidad, voltaje y resistencia en tus primeras reparaciones.
Multímetro Digital 8 en 1 — continuidad, voltaje, resistencia y más.
Ver en Amazon
🟡 Segunda fase (cuando ya reparas con regularidad, ~80-300€)
5

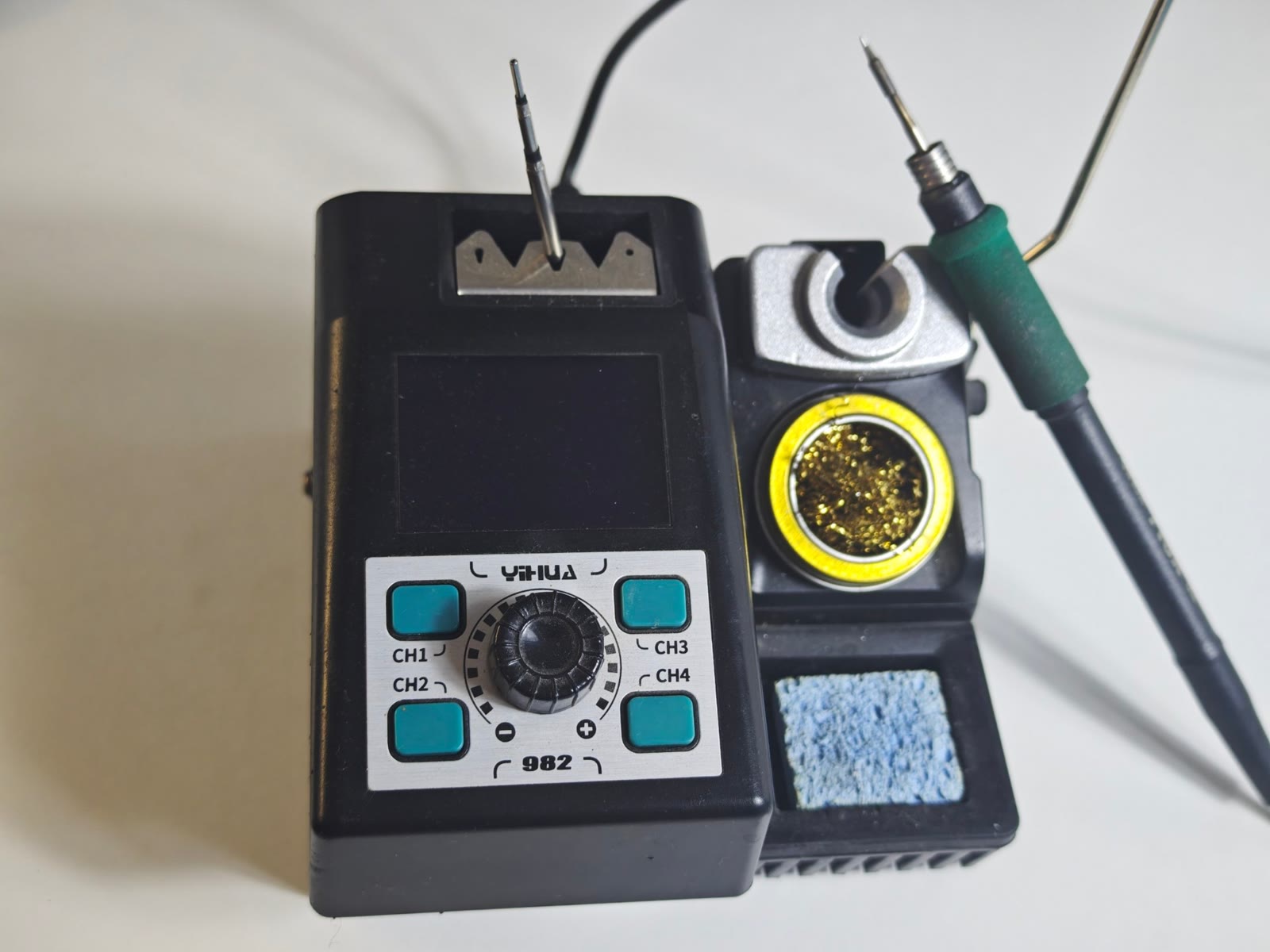

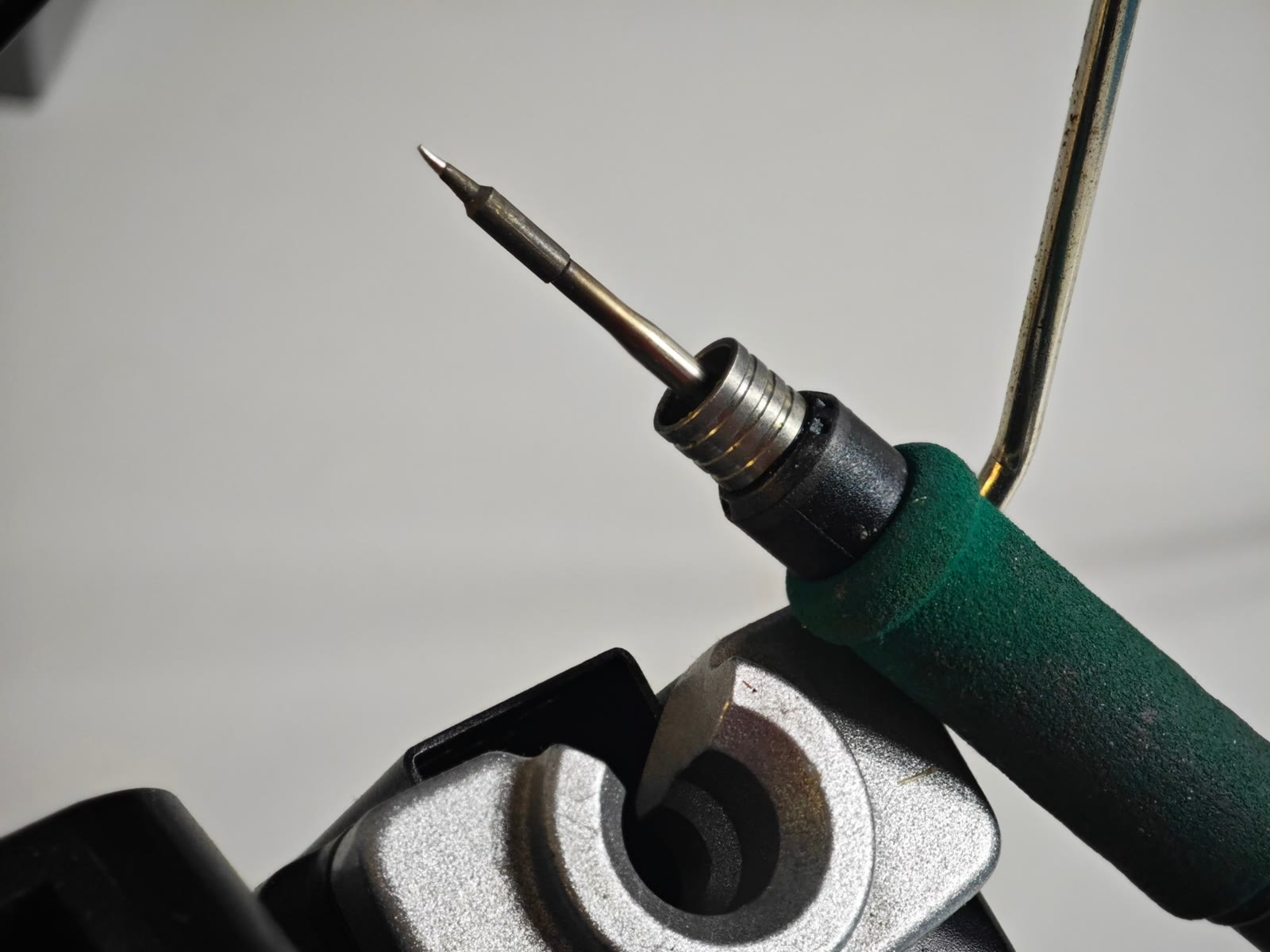

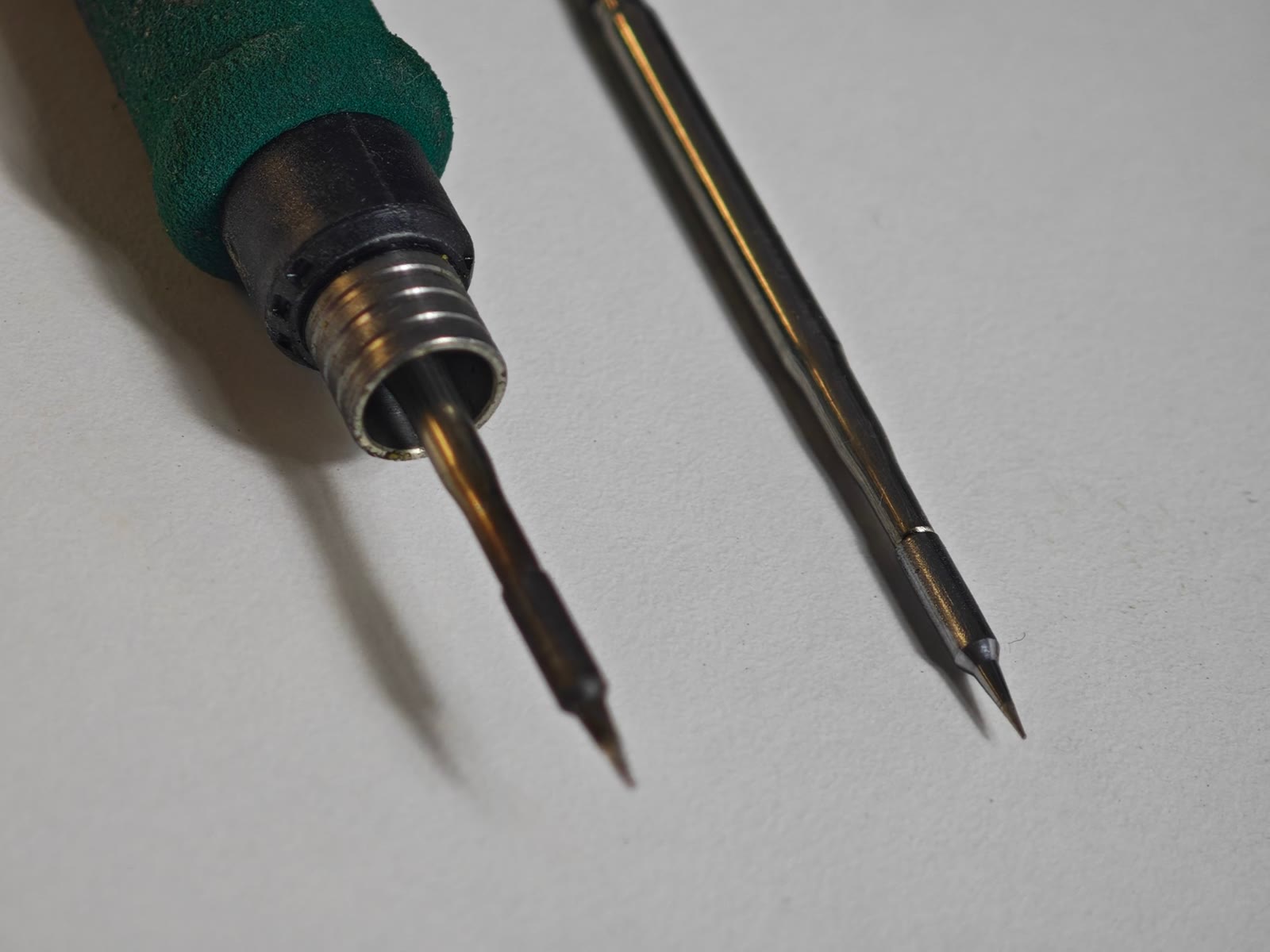

Estación de soldadura regulableRecomendado
Para sustituir conectores, módulos de stick soldados o reparar pistas dañadas. Busca una con control de temperatura preciso (270-320°C según la soldadura) — los soldadores baratos de temperatura fija sobrecalientan y levantan pistas de PCB con facilidad.
6
Lupa con luz LED / microscopio digital USBRecomendado

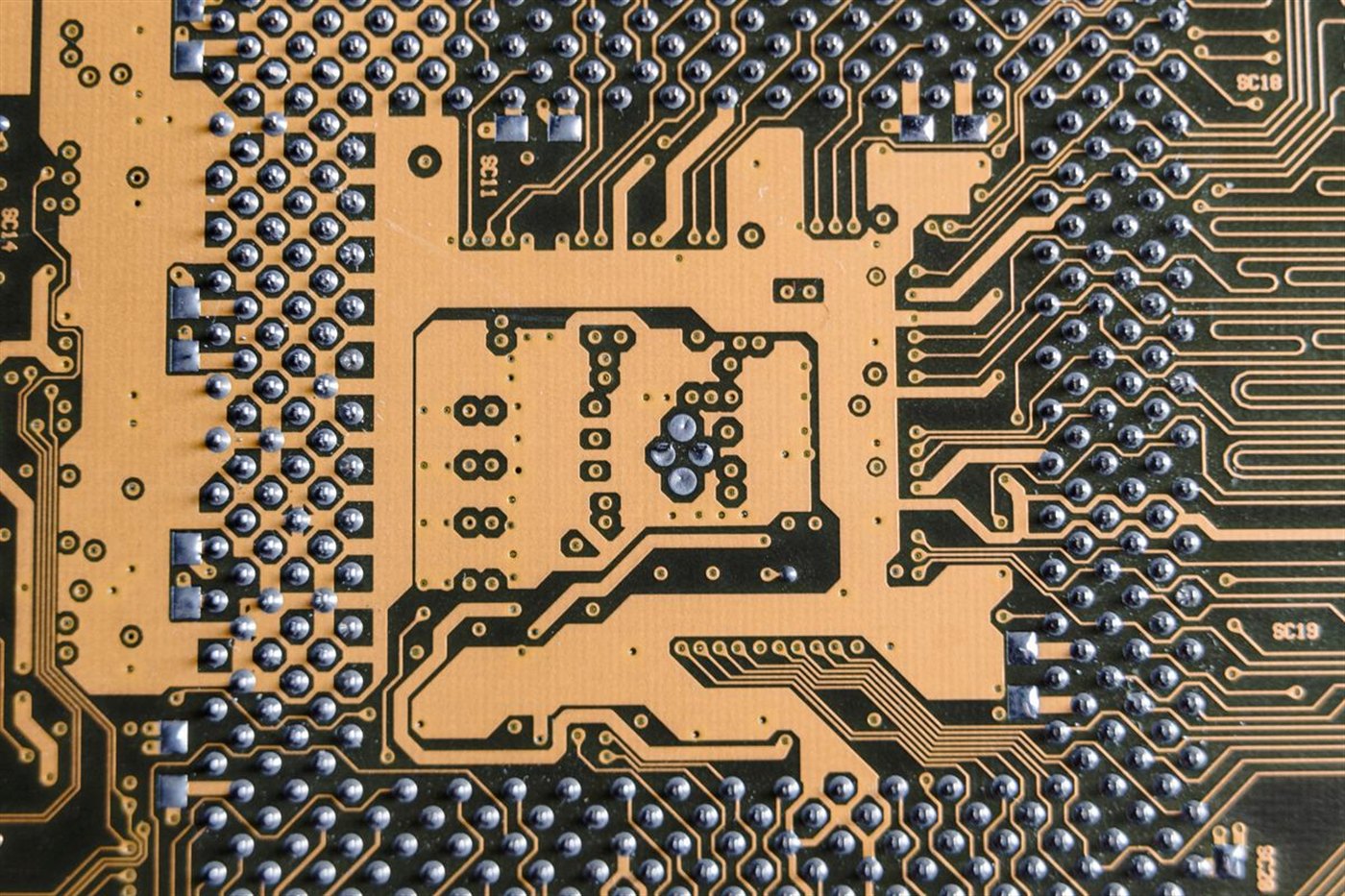

Las pistas de una PCB de mando moderno pueden medir menos de 0,2mm. A simple vista, una junta de soldadura agrietada o una pista cortada son invisibles. Una lupa de aumento 10x o un microscopio digital de 30-60€ multiplican tu capacidad de diagnóstico visual (lo veremos a fondo en el Módulo 5).
7
Pistola de aire calienteCuando crezcas
Necesaria para retirar y colocar componentes SMD, blindajes y conectores con muchos pines. Es una herramienta potente y peligrosa a partes iguales: un mal uso derrite plásticos y daña componentes vecinos. No es una herramienta de "primer día" — practica primero en placas de desecho.
💡 Consejo de 30 años de experiencia: No compres "el kit todo incluido" más caro que encuentres el primer día. Empieza con el kit verde, repara 15-20 mandos con él, y deja que sean tus propias limitaciones las que te digan qué comprar después. Comprarás mejor y gastarás menos.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 2 ¿Por qué se recomienda usar spudgers de plástico en lugar de destornilladores metálicos para abrir carcasas y desconectar cables?
✓ Correcto. El plástico no conduce electricidad ni raya tan fácilmente como el metal. Un resbalón con un destornillador metálico sobre una PCB puede partir una pista de cobre o crear un cortocircuito que destruya la placa.
Pregunta 2/2 · Módulo 2 ¿Cuál de estas herramientas ofrece la mejor relación "coste/utilidad" para empezar a diagnosticar averías eléctricas?
✓ Correcto. Por 15-25€, un multímetro te permite medir continuidad, voltaje y resistencia — la base de cualquier diagnóstico eléctrico. Es la herramienta que más diagnósticos correctos genera por euro invertido.
🔓 Módulo 3 · 40 min
Técnicas Básicas de Desarme
Abrir un mando parece trivial — hasta que rompes tu primera pestaña de plástico o arrancas tu primer conector. Aquí tienes el protocolo que evita el 95% de los daños accidentales durante el desarme.
El protocolo de desarme en 6 pasos
PASO 1: Prepara tu estación de trabajo
└── Superficie limpia, bien iluminada, antiestática · bandeja de tornillos lista · móvil a mano para fotos
PASO 2: Documenta el estado externo
└── Fotografía el mando por todos los lados ANTES de abrirlo (golpes, etiquetas, nº de serie)
PASO 3: Retira tornillos en orden y regístralos
└── Anota o fotografía la posición de cada tornillo — longitudes distintas en zonas distintas
PASO 4: Separa la carcasa progresivamente
└── Empieza por una esquina, ve liberando pestañas con el spudger, NUNCA fuerces de golpe
PASO 5: Desconecta cables planos (FPC) correctamente
└── Libera primero la pestaña/cierre del conector — jamás tires directamente del cable
PASO 6: Organiza cada pieza en orden de extracción
└── Coloca cada componente en el orden inverso al que lo usarás para el montaje
📷 Foto real Así se ve un desarme hecho bien: cada pieza —carcasas, grips, stick, D-pad, tornillos, PCB— separada y ordenada en el orden en que saldrá para poder montarla igual de fácil.
⚠️ Los 3 errores que rompen más mandos
1
Forzar un tornillo "atascado"
Si un tornillo no gira con una presión moderada, para. Puede estar pegado con thread-locker (frecuente en mandos premium), tener la cabeza dañada de fábrica, o no ser el tornillo que crees (a veces hay tornillos decorativos que no sujetan nada). Forzar redondea la cabeza y convierte un trabajo de 2 minutos en una extracción de 30.
Solución: Una gota de alcohol isopropílico en la rosca, esperar 60 segundos, usar una punta del tamaño exacto y presionar firmemente hacia abajo MIENTRAS giras (no solo girar).
2
Tirar del cable en lugar del conector
Los cables planos (FPC) que conectan baterías, altavoces, gatillos y vibración a la PCB se conectan mediante zócalos ZIF (zero insertion force) con una pestaña de bloqueo. Tirar del cable directamente arranca el conector de la placa — una reparación de microsoldadura compleja y cara.
Solución: Localiza la pestaña marrón o negra del zócalo, levántala con el spudger ~90°, y SOLO entonces el cable sale deslizándose sin esfuerzo.
3
Hacer palanca en el punto equivocado
Cada modelo de mando tiene "puntos de apertura" específicos —normalmente cerca de los grips o el área del logo— donde la carcasa cede sin romperse. Hacer palanca en el centro de un panel o cerca de botones casi garantiza una pestaña rota o una marca visible permanente.
Solución: Antes de abrir cualquier modelo nuevo para ti, busca una guía específica de ese modelo (iFixit y canales especializados son fuentes fiables) — 5 minutos de investigación ahorran piezas rotas.
💡 El truco de los profesionales: Coloca cada tornillo, en el orden en que lo retiras, sobre una hoja de papel donde has dibujado un boceto del mando. Cuando termines el desarme, tendrás un mapa visual exacto de qué va dónde. Es low-tech, pero funciona el 100% de las veces.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 3 Encuentras un tornillo que no gira al aplicar presión moderada. ¿Cuál es la actuación correcta?
✓ Correcto. Forzar redondea la cabeza del tornillo y complica enormemente su extracción. Parar, aflojar con alcohol y aplicar la técnica correcta evita el 95% de estos problemas.
Pregunta 2/2 · Módulo 3 ¿Cuál es la forma correcta de desconectar un cable plano (FPC) de su zócalo en la PCB?
✓ Correcto. Los zócalos ZIF tienen una pestaña de bloqueo que debe liberarse antes de que el cable salga. Tirar directamente arranca el conector de la PCB — uno de los daños más caros de reparar.
🔩 Módulo 4 · 40 min
Identificación de Componentes
Cuando abres un mando por primera vez, la PCB parece un galimatías. En realidad, son siempre las mismas piezas repitiéndose. Aprende a reconocerlas de un vistazo y la placa dejará de ser un misterio.
Mapa simplificado de una PCB de mando — los mismos bloques aparecen, con variaciones, en todas las marcas y generaciones.

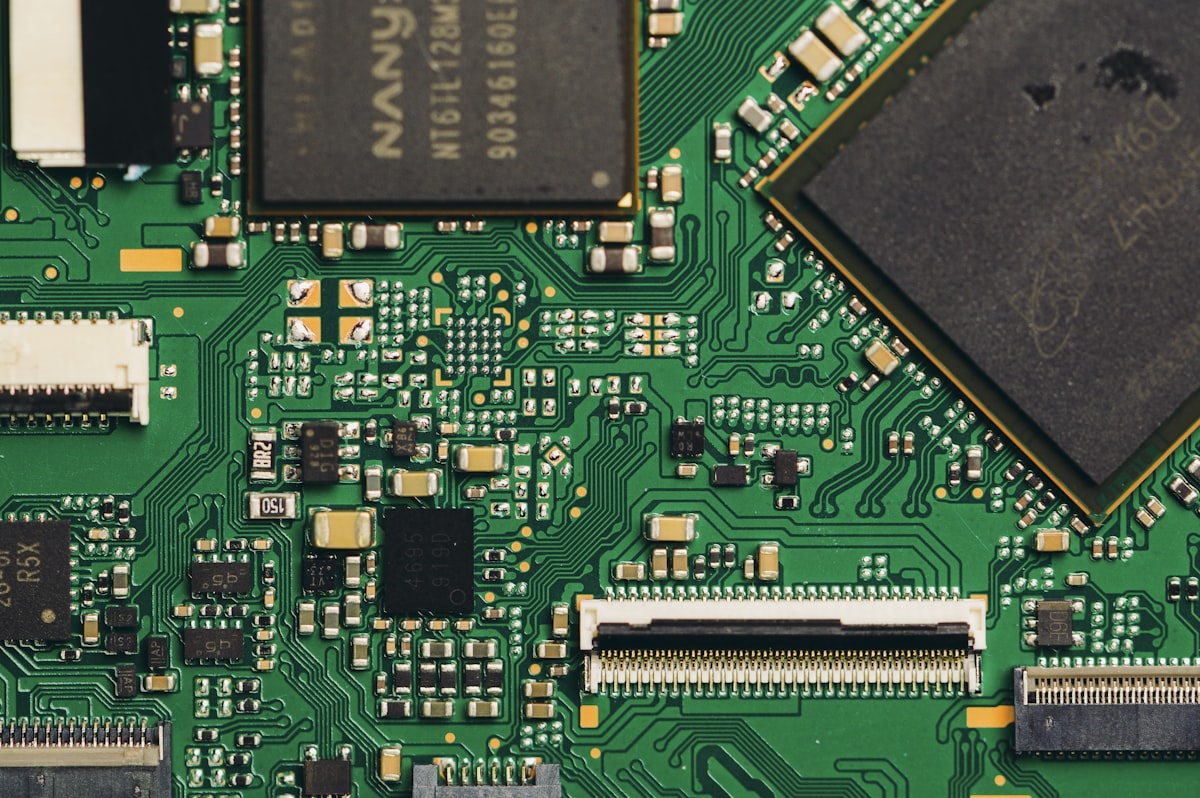

📷 Foto real Así se ve de cerca una PCB real: chips (los cuadrados negros grandes), componentes SMD diminutos, y los conectores planos blancos y grises son justo los zócalos FPC de los que hablamos en el módulo anterior.
①
SoC / Microcontrolador (el "cerebro")
El chip más grande de la placa, normalmente un cuadrado o rectángulo negro. Procesa todas las señales: lee los sticks y botones, gestiona la conexión Bluetooth/USB, controla los motores hápticos. Si está dañado (por cortocircuito, sobretensión o líquido), el mando suele no encender en absoluto.
②
Módulos de stick analógico
Componentes circulares o cuadrados con un eje móvil central. Pueden ser potenciómetros (más comunes y propensos al drift) o Hall-effect (magnéticos, más duraderos). Suelen estar soldados a la PCB con 5-8 puntos — los repasaremos a fondo en el curso de Tipos de Drift.
③
Batería (mandos inalámbricos)
Paquete de iones de litio, normalmente plano y rectangular, con un conector de 2-3 pines. Atención especial: si está hinchada (abultada, deformada), no debe manipularse con calor ni perforarse — riesgo de incendio. Retírala con cuidado y deséchala en un punto de reciclaje de baterías.
④
Conectores y zócalos FPC/ZIF
Pequeños rectángulos plásticos (negros, blancos o marrones) con una pestaña abatible, donde se insertan los cables planos de batería, altavoz, gatillos o vibración. Son uno de los puntos de fallo más comunes por desconexiones mal hechas (ver Módulo 3).
⑤
Membranas y pads de botones
Láminas de goma o silicona con puntos conductores de carbono en su cara inferior, que cierran el circuito al presionarse contra los contactos de la PCB. El desgaste de estos puntos de carbono es la causa #1 de "botones que no responden".
⑥
Motores de vibración / hápticos
Pequeños cilindros (ERM) o actuadores planos (LRA, usados en sistemas avanzados como el feedback háptico del DualSense) que generan vibración. Conectados normalmente por dos cables finos soldados o un conector dedicado.
💡 Ejercicio práctico: La próxima vez que abras un mando, antes de tocar nada, dedica 2 minutos solo a "leer" la placa: señala con el dedo cada bloque que reconozcas de esta lista. Verás que, en cuanto identificas 4 o 5 piezas, el resto empieza a tener sentido por proximidad y conexión.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 4 Si un mando no enciende en absoluto y no responde a nada, ¿qué componente es más probable que esté dañado?
✓ Correcto. El SoC gestiona absolutamente todo en el mando. Si está dañado por cortocircuito, sobretensión o líquido, el mando típicamente queda completamente "muerto" — sin LEDs, sin vibración, sin respuesta de ningún tipo.
Pregunta 2/2 · Módulo 4 Encuentras una batería visiblemente hinchada y deformada dentro de un mando. ¿Qué debes hacer?
✓ Correcto. Una batería de iones de litio hinchada es un riesgo real de incendio. Nunca debe calentarse, perforarse ni forzarse — manipúlala con extremo cuidado y deséchala correctamente.
🔬 Módulo 5 · 35 min
Análisis Visual Profesional
Antes de medir nada con un multímetro, un técnico experimentado ya ha "leído" la mitad del problema con los ojos. Esta es la habilidad que más diferencia a un principiante de un profesional — y se entrena.
Las 5 señales que debes aprender a detectar
1
Corrosión y oxidación★★★★★
Aspecto: manchas verdosas o blanquecinas, normalmente alrededor de conectores, pines o bordes de componentes. Indica entrada de humedad o residuos de líquidos azucarados (refrescos).
Qué hacer: documentar la extensión exacta, limpiar con alcohol isopropílico ≥90% y un cepillo de cerdas suaves, e inspeccionar después si las pistas siguen intactas bajo la corrosión.

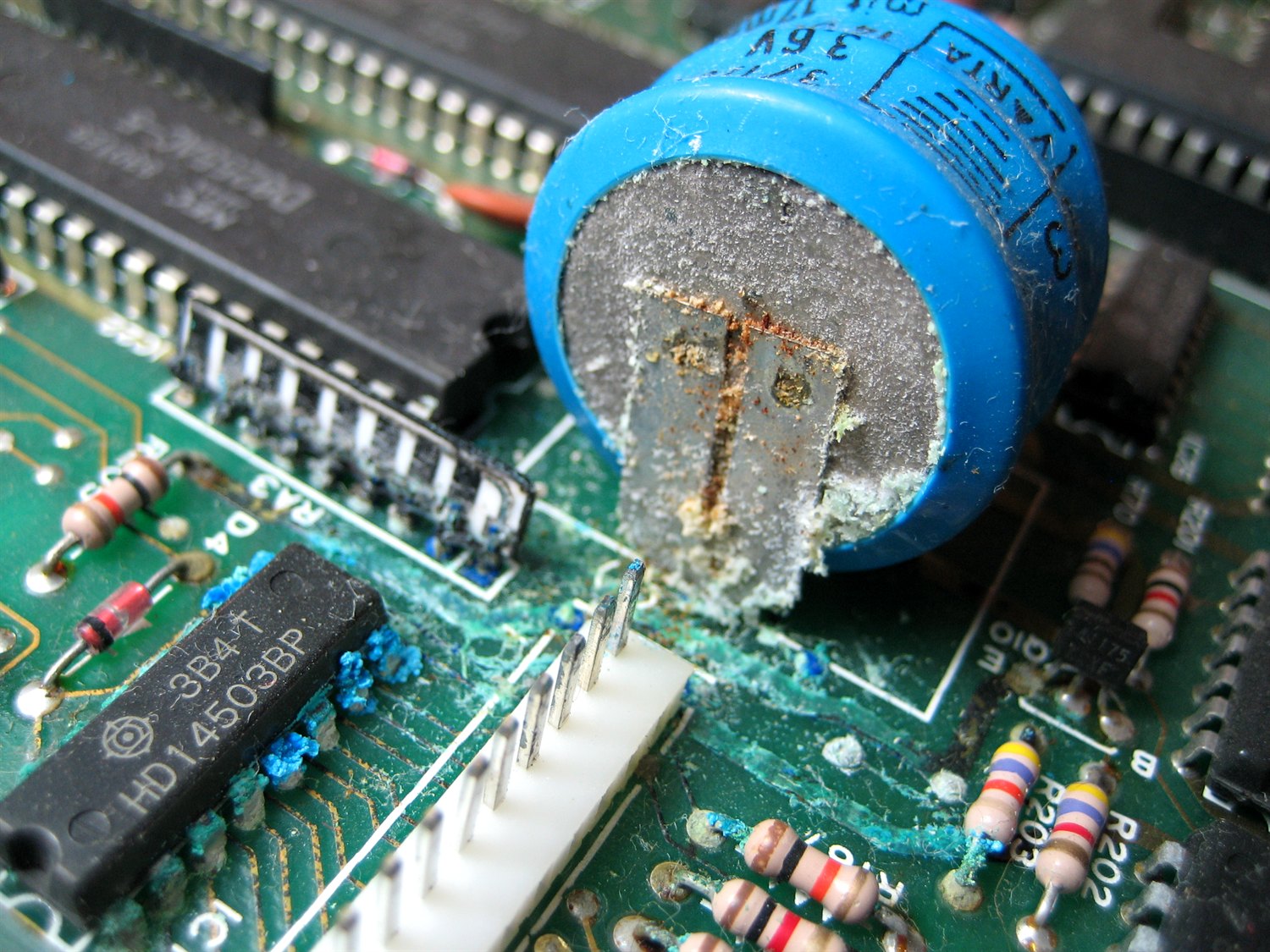

🔍 Referencia visual Corrosión electroquímica real sobre una PCB: cristales verdosos/blanquecinos cubriendo pines y pistas, típicos de fugas de pilas o entrada de humedad. Foto: John R. Southern (CC BY-SA 2.0).
2
Componentes quemados o decolorados★★★★★
Aspecto: manchas marrones/negras en la PCB o en componentes, plástico deformado por calor, o un característico "olor a quemado" al abrir el mando. Señala sobretensión, cortocircuito o un fallo del componente que generó calor excesivo.
Qué hacer: NO energizar el mando hasta identificar la causa — podrías dañar componentes adicionales o crear un riesgo de seguridad.

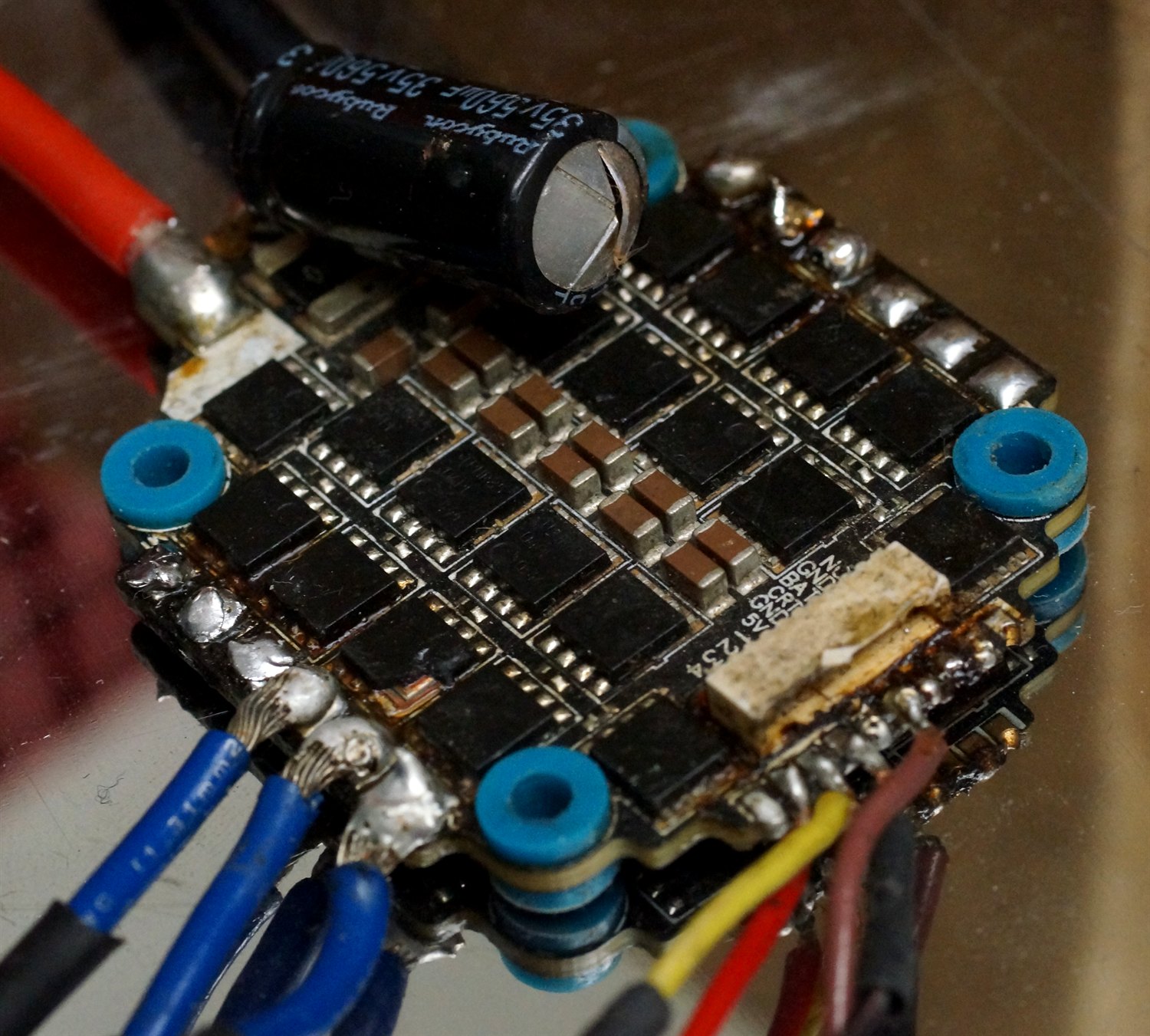

🔍 Referencia visual Daño térmico real en una placa: condensador hinchado (arriba) y zona quemada junto a los componentes SMD. Así se ve un fallo por sobrecalentamiento antes de energizar nada. Foto: TruenoCity (CC BY 4.0).
3
Juntas de soldadura agrietadas (cold joints)★★★★★
Aspecto: bajo lupa o microscopio, una soldadura sana es brillante y forma un "cono" suave; una junta fría se ve opaca, granulada o agrietada en sus bordes. Es la causa de muchos fallos intermitentes que "aparecen y desaparecen".
Qué hacer: marcar la zona, y si tienes estación de soldadura, recalentar y rehacer la junta con estaño y flux de calidad.
🔍 Referencia visual Así deben verse las juntas de soldadura sanas: brillantes y con forma de cono suave. Compara esto con una junta fría (opaca y agrietada) cuando inspecciones tu placa.
4
Pistas de cobre levantadas o cortadas★★★★★
Aspecto: una línea fina de cobre que se interrumpe visiblemente, se ha despegado de la base de la placa, o presenta un corte limpio (típico de palancas mal aplicadas). Sin continuidad eléctrica, la señal simplemente no llega a su destino.
Qué hacer: confirmar con el multímetro en modo continuidad; si está confirmado, puede repararse con un puente de hilo de cobre muy fino y soldadura de precisión.
🔍 Referencia visual Las pistas conectan cada componente de la placa. Una pista cortada o levantada interrumpe la señal aunque el resto del circuito esté perfecto — de ahí la importancia de comprobar continuidad.
5
Residuos, polvo y restos orgánicos★★★★★
Aspecto: acumulaciones de polvo gris, pelusas, migas o residuos pegajosos alrededor de los sticks, botones y rejillas de altavoz. Es, con diferencia, lo más común que encontrarás al abrir cualquier mando con más de un año de uso.
Qué hacer: aire comprimido para zonas delicadas, cepillo antiestático de cerdas suaves y alcohol isopropílico para residuos pegajosos — nunca agua ni productos de limpieza domésticos.
🔍 Referencia visual Así de rápido se acumula el polvo en un ventilador o rejilla — el mismo principio se aplica al interior de un mando tras meses de uso.
🔍 El método de inspección en espiral: Examina la placa en un patrón en espiral desde el centro (el SoC) hacia los bordes. Así garantizas cubrir el 100% de la superficie sin "puntos ciegos" — un error muy común es mirar siempre las mismas zonas "evidentes" y pasar por alto los bordes y esquinas.
🧠 Comprueba lo aprendido
Pregunta 1/2 · Módulo 5 Encuentras manchas marrones/negras y un ligero olor a quemado al abrir un mando. ¿Cuál es la actuación correcta?
✓ Correcto. Las señales de quemado indican sobretensión o cortocircuito. Energizar el mando sin diagnosticar antes puede propagar el daño a componentes sanos o suponer un riesgo real.
Pregunta 2/2 · Módulo 5 ¿Qué método de inspección visual garantiza cubrir toda la superficie de la PCB sin dejar zonas sin revisar?
✓ Correcto. El patrón en espiral desde el centro hacia los bordes evita el error común de centrarse solo en las zonas "evidentes" y pasar por alto esquinas y bordes, donde aparecen muchos problemas (corrosión, pistas levantadas, etc.).
📝 Examen Final
¡Demuestra lo que sabes!
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo si no llegas al mínimo.
1. ¿Cuál debería ser tu primer paso ante un mando que un cliente reporta como "roto"?
2. ¿Qué riesgo corres si tocas una PCB sin protección antiestática?
3. ¿Por qué se recomienda usar herramientas de plástico (spudgers) en lugar de metal al abrir un mando?
4. ¿Cuál es la herramienta con mejor relación coste/utilidad para empezar a diagnosticar averías eléctricas?
5. Tienes un tornillo que no gira al aplicar presión moderada. ¿Qué deberías hacer?
6. ¿Cómo se desconecta correctamente un cable plano (FPC) de su zócalo ZIF en la PCB?
7. ¿Qué componente de la PCB es más probable que esté dañado si el mando no enciende ni responde a nada?
8. Encuentras una batería visiblemente hinchada dentro de un mando. ¿Cuál es la actuación correcta?
9. Bajo la lupa, ves una soldadura opaca, granulada y agrietada en sus bordes. ¿Qué indica esto?
10. ¿Qué patrón de inspección visual garantiza cubrir toda la PCB sin dejar zonas sin revisar?
Responde todas las preguntas para habilitar el botón
🏆 Certificación Oficial
¡Enhorabuena!
Has completado el curso Introducción a la Reparación de Mandos. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Pulsa una estrella para valorar el curso
Tu certificado incluye: Nombre del participante · Fecha de emisión · ID único verificable · Código QR de autenticidad · Firma del instructor · Sello de MaikTechnologyLab Academia
🔒 Requisito de certificación: para poder generar y descargar tu Certificado Oficial debes haber completado al menos el 90% del curso (módulos + examen final aprobado).
Usa tu nombre real tal como quieras que aparezca en el certificado oficial.
🎮 MaikTechnologyLab
Academia de Reparación Profesional
Certifica que
el participante
Nombre del Alumno
ha completado satisfactoriamente el curso:
"Introducción a la Reparación de Mandos"
📅 ⏱️ ~3 horas de formación✅ Superado con nota aprobada
MaikTechnologyLab
Academia de Reparación Profesional · gamepadlab.vercel.app
Verificar autenticidad
🎮 MaikTechnologyLab · AcademiaDomina la Soldadura
🎓 Bienvenida al curso premium
Domina la Soldadura: de Cero a Profesional
Soldar es la habilidad que separa a quien "abre mandos" de quien de verdad los repara. En este curso vas a aprender exactamente lo mismo que le enseño a cada técnico nuevo en mi taller: cómo sostener el soldador, cómo reconocer una junta perfecta a simple vista, y cómo desoldar sin dejar cicatrices en la placa — con práctica real, no solo teoría.
8
Módulos progresivos
~4h30
Duración total
🏆
Certificado oficial al terminar
¿Qué aprenderás?
Desde cero absoluto: qué herramientas comprar (y cuáles evitar), la física real de por qué el estaño se adhiere, la técnica correcta paso a paso, cómo diagnosticar una junta con solo mirarla, cómo desoldar sin levantar una sola pista, los errores que cometen el 90% de los principiantes — y terminarás aplicándolo todo en un proyecto real: sustituir un joystick con drift por soldadura, de principio a fin.
💡 Antes de empezar: este curso está pensado para practicar mientras avanzas. No necesitas un taller profesional — con un soldador básico, estaño y un par de componentes viejos que ya no uses (una placa vieja, cables sueltos) puedes hacer cada ejercicio. Los módulos 4, 6 y 8 son prácticos: te va a rendir muchísimo más si sueldas de verdad mientras los lees, no solo los leas.
📄
Guía de Soldadura Profesional en PDF (21 páginas)Con fotos reales de nuestro taller: herramientas, técnica paso a paso, defectos comunes y el caso práctico del joystick — para consultar mientras practicas o repasar cuando quieras, sin volver a abrir el curso.
Un soldador de punta fina trabaja entre 300°C y 400°C — más que suficiente para una quemadura seria o para iniciar un pequeño incendio si no respetas unas reglas básicas. Antes de fundir tu primer gramo de estaño, vamos a montar bien el puesto de trabajo.
🌬️ El humo del flux no es "solo humo"
Cuando el flux del estaño se calienta, libera vapores de colofonia (resina) que, con exposición prolongada y sin ventilación, irritan las vías respiratorias. No hace falta una cabina de extracción profesional para empezar, pero sí necesitas aire en movimiento que aleje el humo de tu cara.

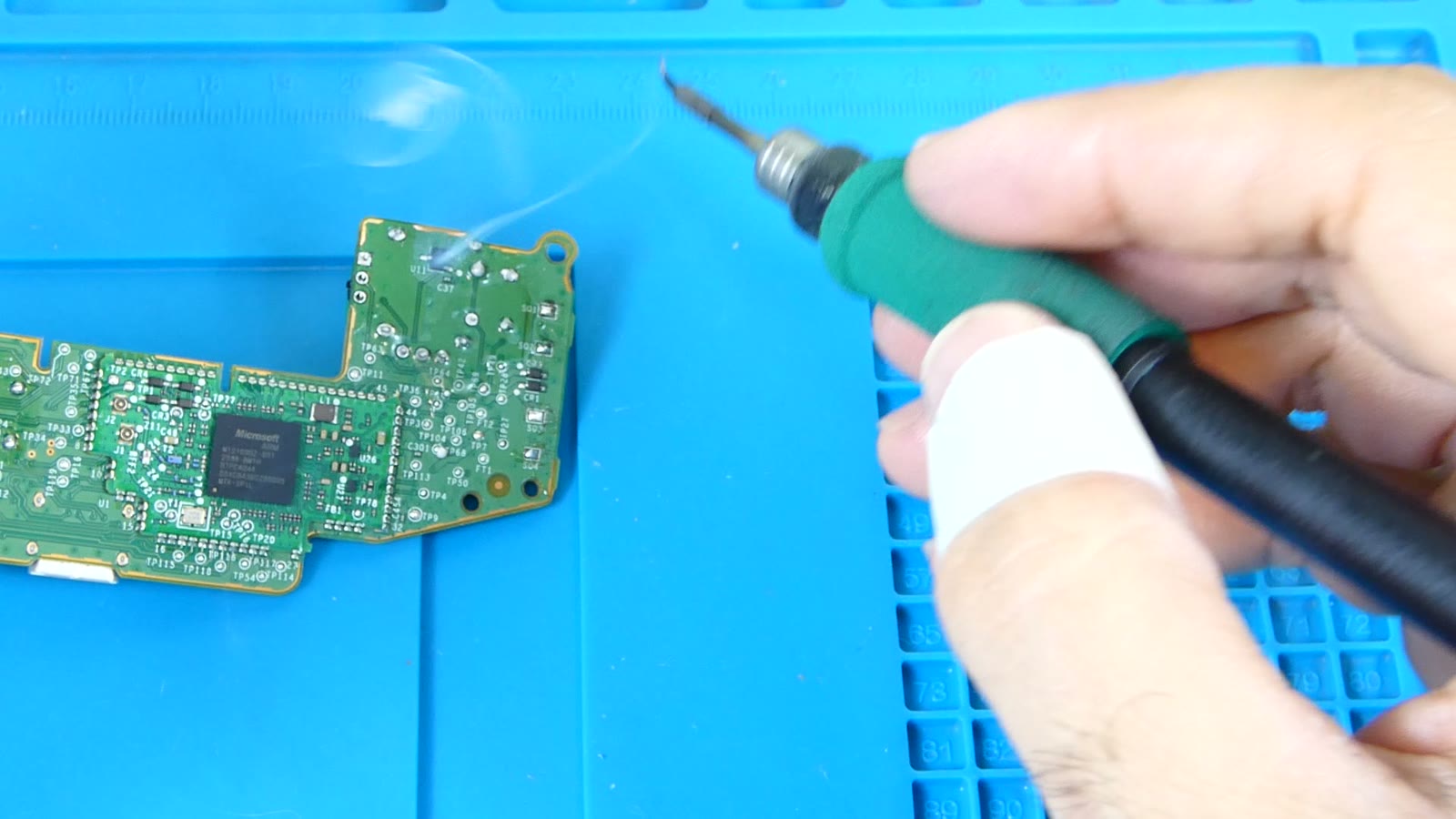

📷 Foto real Así de visible es el humo del flux en cada junta — nada dramático, pero suficiente para justificar por qué el ventilador y la postura de tu cara respecto a la placa importan desde el primer día.
1
Ventilación mínima aceptableImprescindible
Un ventilador pequeño de mesa, colocado detrás de la placa para que empuje el humo lejos de tu nariz (nunca hacia ti), ya marca una diferencia enorme. Si sueldas a menudo, un extractor de humo con filtro de carbón activado es la siguiente inversión que vale la pena, no la primera.
2
Protección ocular
Las salpicaduras de estaño fundido son raras pero ocurren, sobre todo al aprender. Unas gafas de seguridad básicas (o tus gafas graduadas normales) evitan el peor de los escenarios. No es opcional si vas a estar muchas horas soldando.
3
Soporte para el soldador
Nunca dejes el soldador caliente apoyado sobre la mesa "un momento". Un soporte con muelle (los venden por 5-10€ junto con esponja o bola de latón) es la diferencia entre un taller seguro y uno con quemaduras accidentales en la mesa, el cable o tu mano.
🔥 Qué hacer ante una quemadura
Primeros auxilios básicos (quemadura leve por contacto con la punta o el estaño):
Agua corriente fría (no helada) sobre la zona durante 10-15 minutos — nunca hielo directo sobre la piel
No revientes ninguna ampolla que se forme; cúbrela con un apósito limpio y no adherente
Si la quemadura es extensa, muy profunda, o en cara/manos/articulaciones, acude a un centro médico — no la trates tú mismo
Ten siempre el soldador de cara a la mesa, nunca apuntando hacia tu cuerpo o el de otra persona, incluso apagado y aún caliente
🧰 Organiza tu puesto de trabajo
Un buen puesto de soldadura tiene cuatro zonas claras: la placa fija (con terceras manos o una mordaza, nunca sujeta con la mano libre — la necesitas para el estaño), el soldador con su soporte a tu lado dominante, el estaño y la esponja/limpiador al alcance sin moverte, y una zona despejada alrededor, sin cables sueltos ni objetos inflamables (papel, plástico) a menos de 20cm de la punta.
💡 Truco de taller: Antes de encender el soldador, haz el "ensayo en frío": coloca la pieza, simula el ángulo con el soldador apagado en la mano, comprueba que llegas cómodo con el estaño en la otra mano. Ajustar la postura sin calor de por medio evita el 80% de los sustos de un principiante.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 1 ¿Hacia dónde debe apuntar el ventilador de tu puesto de soldadura?
✓ Correcto. El ventilador debe alejar el humo del flux de tu zona de respiración, nunca soplarlo hacia ti — eso solo empeoraría la exposición.
Pregunta 2/5 · Módulo 1 Ante una quemadura leve por contacto con la punta del soldador, ¿cuál es la actuación correcta?
✓ Correcto. Agua corriente fría, nunca hielo directo (puede dañar más el tejido). Las ampollas actúan como protección natural — no deben reventarse.
Pregunta 3/5 · Módulo 1 ¿Por qué es importante la protección ocular al soldar, aunque las salpicaduras de estaño sean raras?
✓ Correcto. Las salpicaduras son raras pero no imposibles, especialmente al empezar — unas gafas básicas evitan el peor escenario.
Pregunta 4/5 · Módulo 1 ¿Qué debes hacer con el soldador caliente cuando no lo estás usando, aunque sea "solo un momento"?
✓ Correcto. Un soporte con muelle es la diferencia entre un taller seguro y uno con quemaduras accidentales en la mesa, el cable o tu mano.
Pregunta 5/5 · Módulo 1 Según el "ensayo en frío" recomendado en este módulo, ¿qué deberías hacer antes de encender el soldador?
✓ Correcto. Ajustar la postura sin calor de por medio evita el 80% de los sustos de un principiante.
🧰 Módulo 2 · 35 min
Herramientas y Materiales de Soldadura
No necesitas el equipo de un laboratorio para empezar bien. Aquí tienes exactamente qué comprar, en qué orden, y por qué — sin gastar en nada que no vayas a usar en tus primeros meses.
Los botones "Ver en Amazon" son enlaces de afiliado: como afiliados de Amazon, MaikTechnology puede recibir una comisión por las compras que califiquen, sin coste adicional para ti.

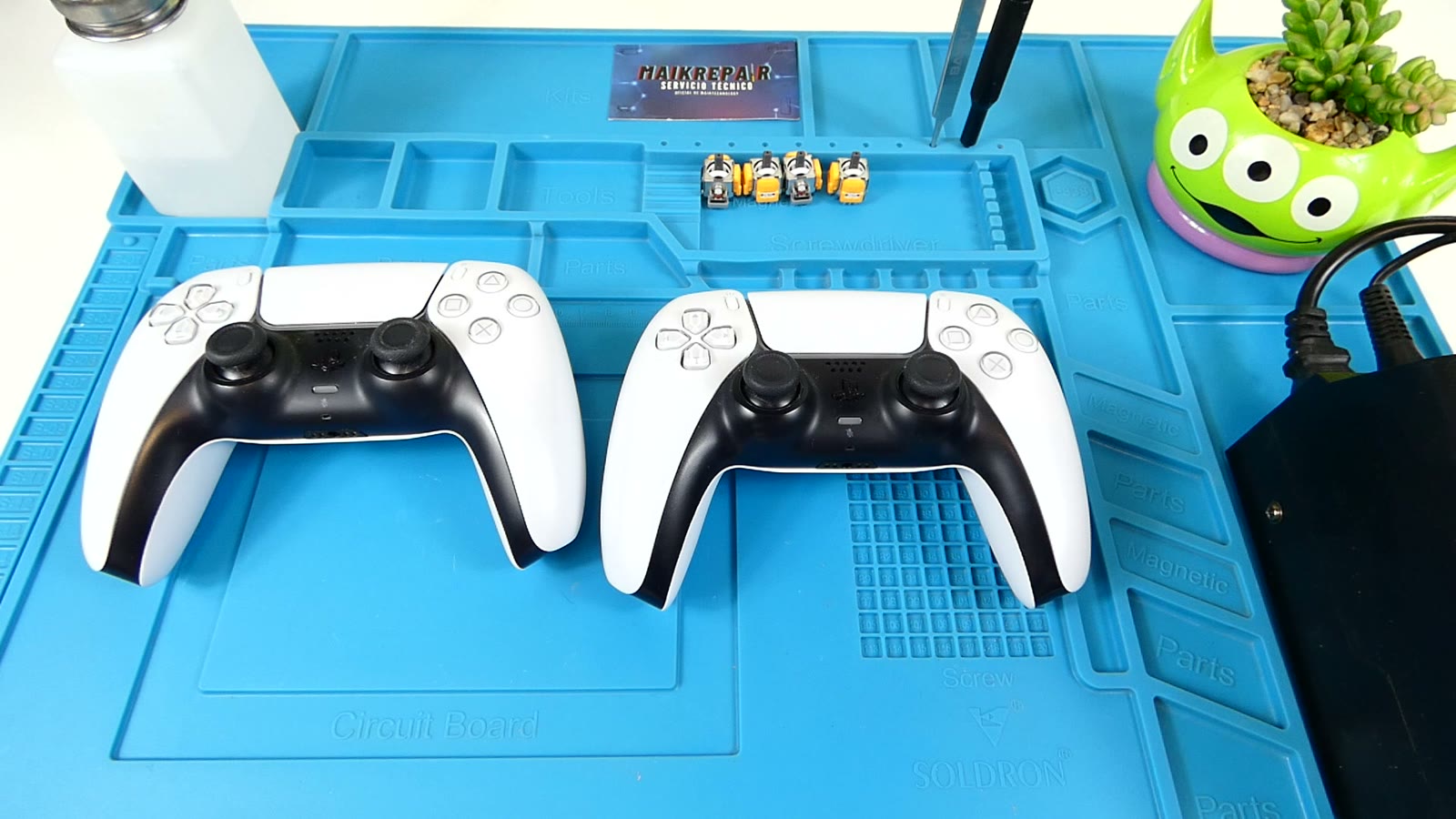

📷 Foto real Mi propio banco de trabajo: mandos en espera, módulos de joystick de repuesto y las herramientas básicas de precisión — nada de equipo de laboratorio, todo accesible para empezar.
🟢 El soldador: tu herramienta principal
1
Estación con control de temperatura (recomendado)Imprescindible
Un soldador de "lápiz" barato sin control de temperatura solo tiene un ajuste: encendido. Eso significa que o está frío, o está a máxima potencia — imposible trabajar con precisión en componentes delicados. Una estación con control de temperatura (rango típico 200-450°C) es la mejor inversión de todo el curso: con estaño con plomo, trabajarás casi siempre entre 320-350°C.
2
Puntas de repuesto (varias formas)
La punta cónica fina sirve para el 80% del trabajo en electrónica de consolas. Una punta de cincel (chisel) ancha ayuda a transferir más calor en joints grandes o para desoldar varios pines a la vez. Ten siempre 2-3 de repuesto — se desgastan con el uso.
📷 Foto real Mi propia estación de soldadura: control de temperatura real en pantalla, soporte para el soldador, bola de latón y esponja húmeda a mano — el kit completo del que habla esta sección.

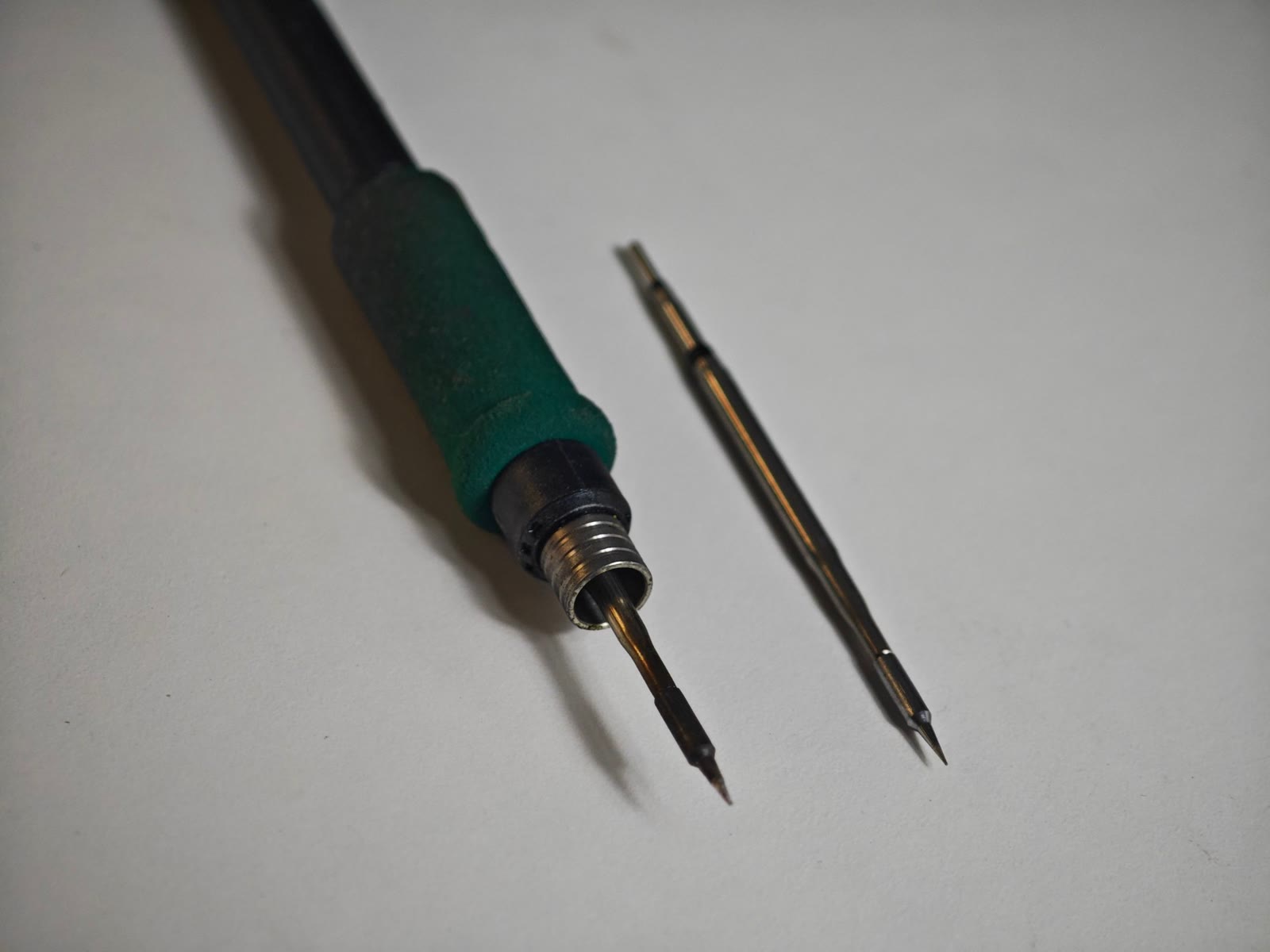

📷 Foto real Punta cónica fina, la que más uso.📷 Foto real Comparando dos puntas de repuesto.📷 Foto real Detalle macro de los dos perfiles.
🥈 Estaño y flux
1
Estaño con núcleo de flux, 0.6-0.8mmImprescindible
Para empezar, el estaño con plomo (aleación 60/40 o 63/37 Sn/Pb) es más fácil de trabajar que el "sin plomo" (lead-free): funde a menor temperatura (~183°C frente a ~217°C+) y fluye mejor, perdonando más los errores de un principiante. Elige siempre estaño con núcleo de flux incorporado (rosin-core) — nunca estaño de fontanería, que usa un flux ácido que corroe la electrónica.
2

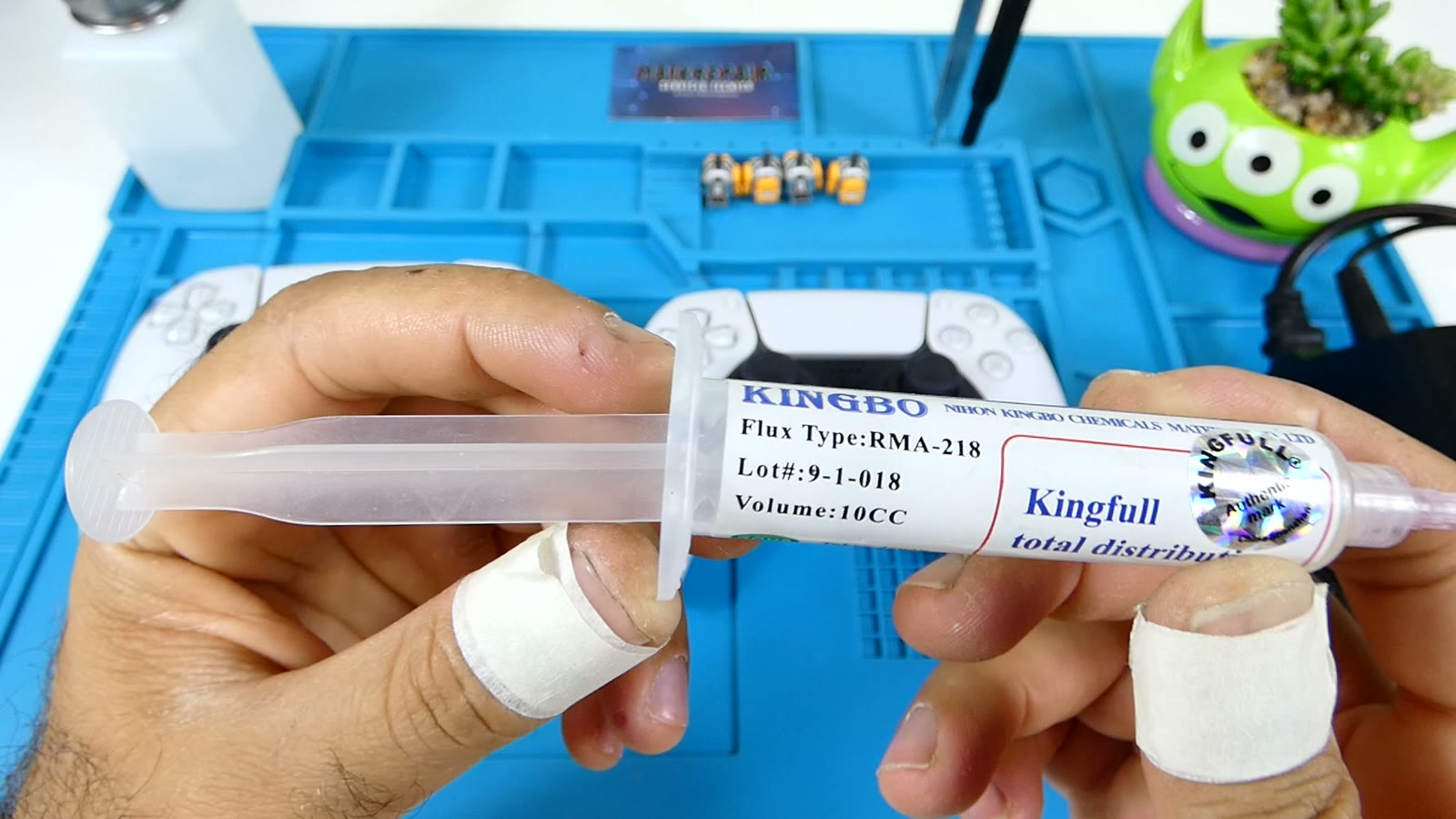

Flux adicional (gel o líquido)
El flux del núcleo del estaño no siempre basta, sobre todo al desoldar o retrabajar una junta ya existente (el flux original ya se consumió). Un bote pequeño de flux en gel te va a salvar más reparaciones de las que imaginas — facilita que el estaño fluya limpio en vez de formar bolitas.

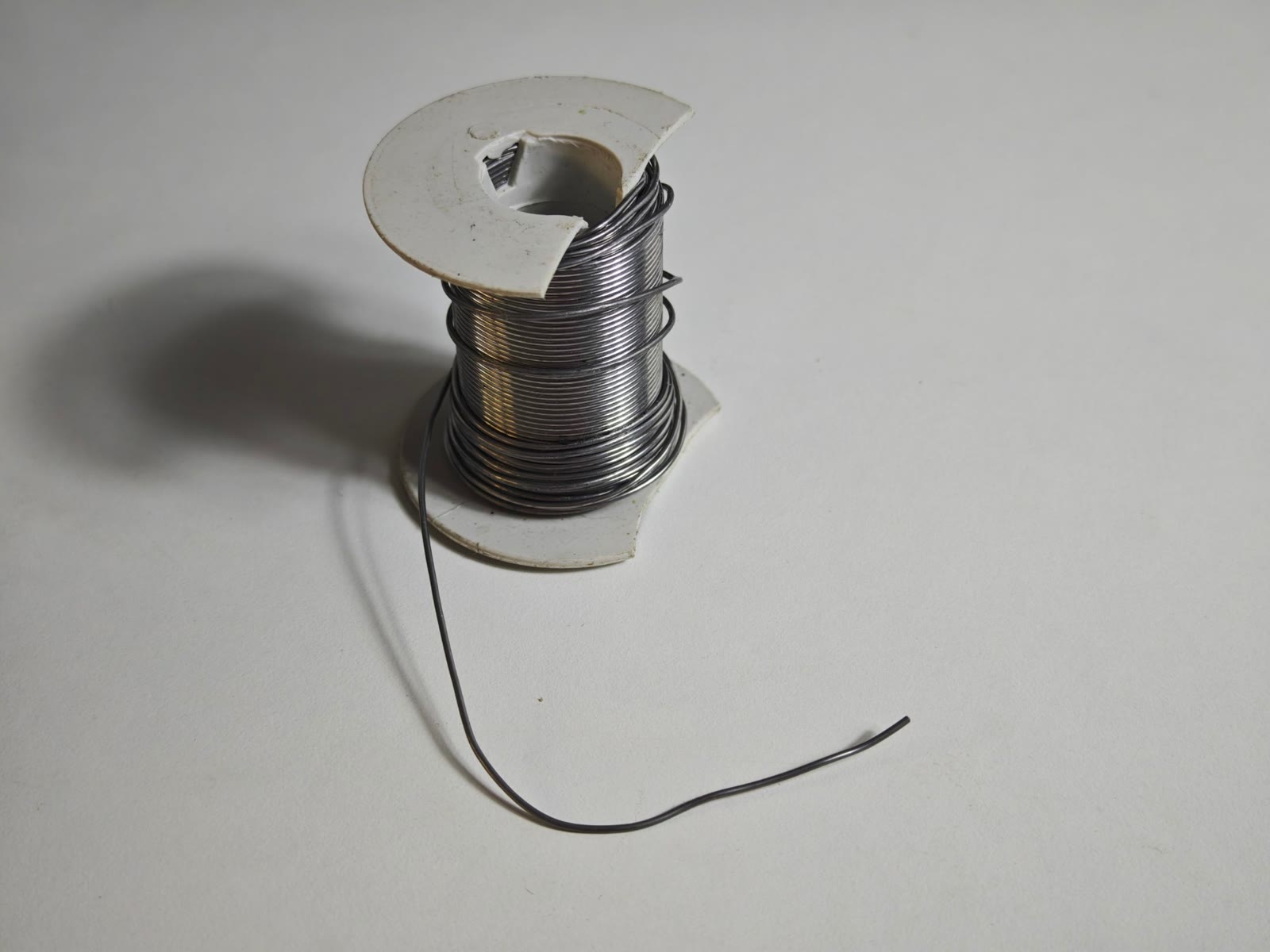

📷 Foto real Mi bobina de estaño con núcleo de flux — el hilo fino (0.6-0.8mm) que uso en el 90% de las reparaciones de este curso.📷 Foto real Así se ve el flux adicional en gel que uso a diario — una jeringuilla como esta dura meses y resuelve la mayoría de juntas que "no quieren fluir" a la primera.
🥉 Para desoldar y limpiar
1
Trenza (cinta) desoldadoraImprescindible
Una malla de cobre trenzada que absorbe el estaño fundido por capilaridad. Es la herramienta más barata y más usada para retirar componentes o limpiar un pad con exceso de estaño. La veremos en detalle en el Módulo 6.
2
Bomba de succión (desoldadora de émbolo)
Complementa a la trenza: útil para vaciar de golpe un agujero pasante con mucho estaño (por ejemplo, al retirar un conector USB-C completo). No sustituye a la trenza, la complementa.
3

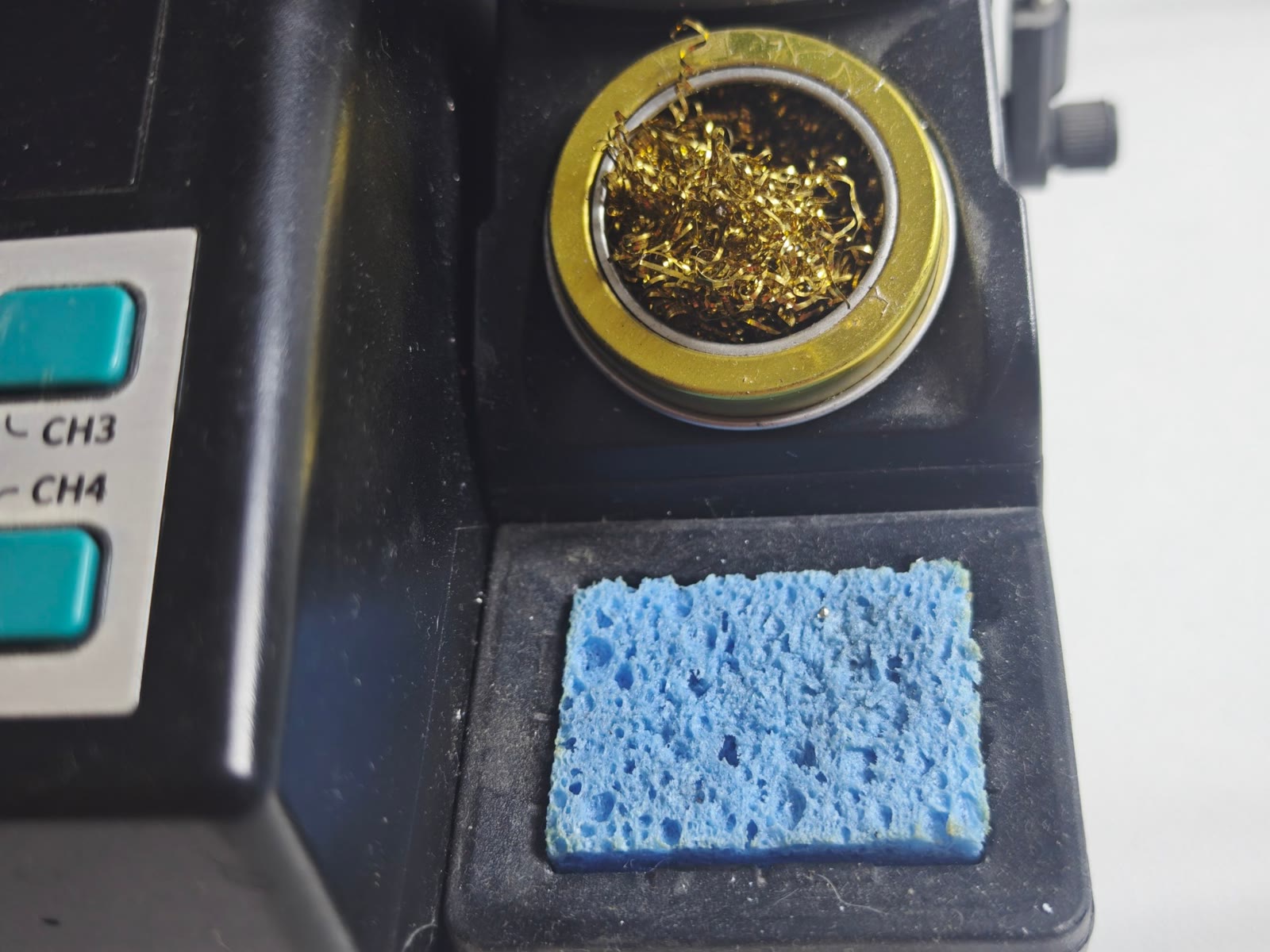

Esponja húmeda o bola de latón
Para limpiar la punta entre soldaduras. La esponja húmeda enfría ligeramente la punta en cada pasada; la bola de latón (virutas de bronce) no la enfría y alarga su vida útil — la mayoría de estaciones modernas incluyen ambas.

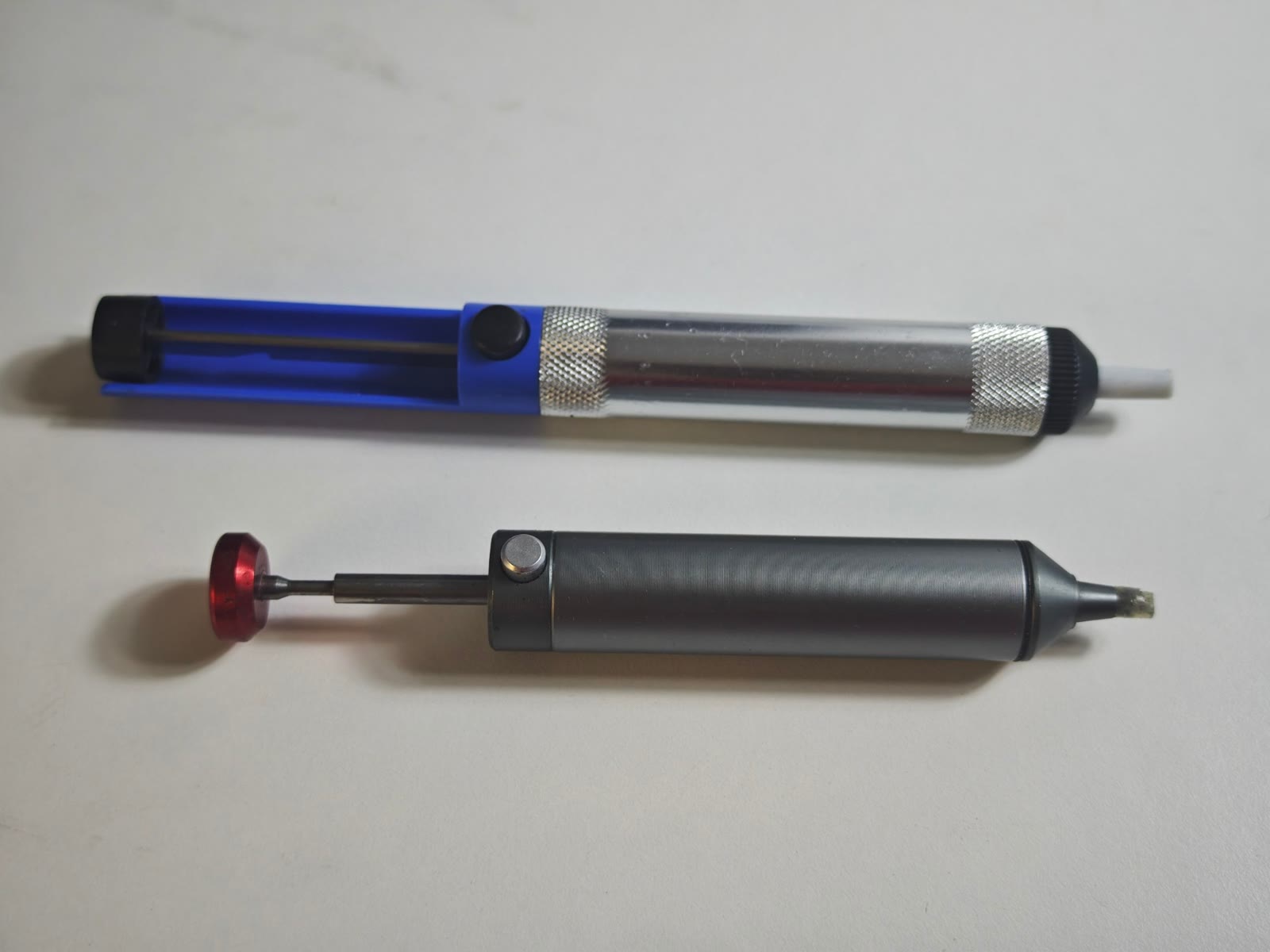

📷 Foto real Mis dos bombas de succión — la de gatillo (abajo) es la que más uso en agujeros pasantes.📷 Foto real Bola de latón y esponja húmeda, una junto a la otra en mi estación — las uso de forma intercambiada según la punta.
🔧 El resto del kit
Terceras manos / mordaza
Sujeta la placa con ambas pinzas libres para el soldador y el estaño
Multímetro digital básico
Comprobar continuidad antes y después de cada reparación
Alcohol isopropílico 99% + brocha
Limpiar el residuo de flux al terminar cada junta
Alfombrilla antiestática
Protege componentes sensibles de descargas ESD mientras sueldas
Lupa o lupa con luz LED
Imprescindible para inspeccionar juntas pequeñas (Módulo 5)
⚠️ Lo que NO necesitas para empezar: estación de aire caliente, microscopio binocular, ni estaño sin plomo. Son herramientas de nivel más avanzado — aquí te centras en soldadura through-hole y de cable, la base de todo lo demás. La precisión en componentes SMD la ves en el curso Cómo Soldar y Desoldar como un Profesional.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 2 ¿Por qué es preferible el estaño con núcleo de flux frente al estaño de fontanería?
✓ Correcto. El flux ácido usado en fontanería es corrosivo para los componentes y pistas de una PCB — nunca debe usarse en electrónica.
Pregunta 2/5 · Módulo 2 ¿Qué diferencia principal hay entre la trenza desoldadora y la bomba de succión?
✓ Correcto. Son complementarias: la trenza es más precisa para juntas pequeñas, la bomba es más rápida para vaciar agujeros con mucho estaño.
Pregunta 3/5 · Módulo 2 Con estaño con plomo en una estación con control de temperatura, ¿en qué rango trabajarás casi siempre?
✓ Correcto. Ese rango da margen suficiente sobre el punto de fusión del estaño con plomo (~183°C) sin ser excesivo.
Pregunta 4/5 · Módulo 2 ¿Por qué conviene tener flux adicional en gel, aparte del que ya trae el núcleo del estaño?
✓ Correcto. El flux original ya se ha consumido en juntas antiguas — el flux extra en gel facilita que el estaño vuelva a fluir limpio.
Pregunta 5/5 · Módulo 2 ¿Qué diferencia hay entre limpiar la punta con esponja húmeda o con bola de latón?
✓ Correcto. La mayoría de estaciones modernas incluyen ambas — se usan de forma intercambiada según el caso.
🔬 Módulo 3 · 30 min
La Física de una Buena Soldadura
Este es el módulo que casi nadie enseña bien, y es justo el que marca la diferencia entre "poner estaño encima" y soldar de verdad. Entender qué ocurre a nivel metalúrgico hace que memorices la técnica en vez de solo imitarla.
Soldar no es "pegar" — es aleación
Cuando sueldas correctamente, el estaño fundido no se queda encima del cobre como pintura: se difunde microscópicamente en su superficie y forma una aleación intermetálica entre el estaño y el cobre. Esa unión metalúrgica es lo que da a una junta buena su resistencia mecánica y su conductividad eléctrica — no la cantidad de estaño que le pongas.
🌡️ Temperaturas que debes conocer:
Estaño con plomo (60/40 o 63/37): funde a ~183°C. Trabaja tu soldador a 320-350°C — necesitas margen sobre el punto de fusión para que el calor llegue rápido a la junta antes de que se enfríe el aire alrededor.
Estaño sin plomo (lead-free, ej. SAC305): funde a ~217-220°C, más alto y con un rango de solidificación más estrecho — más difícil de trabajar bien para un principiante. Lo verás en detalle en el curso Cómo Soldar y Desoldar como un Profesional.
El "mojado" (wetting): la clave que nadie explica
Cuando el estaño fundido fluye y se extiende suavemente sobre una superficie limpia y caliente, decimos que "moja" (wets) esa superficie — el mismo fenómeno de tensión superficial por el que el agua se extiende sobre un cristal limpio pero forma gotas sobre uno grasiento. Una superficie sucia, oxidada o fría rechaza el estaño: por eso se forman esas bolitas feas en vez de una capa lisa y brillante.
1
Por qué el flux es no-negociable
El cobre se oxida en el aire casi instantáneamente al calentarse. El flux es un agente químico que disuelve esa capa de óxido justo antes de que llegue el estaño, dejando la superficie metálica limpia para que pueda mojarla correctamente. Sin flux suficiente, por mucho que subas la temperatura, el estaño seguirá formando bolitas en vez de fluir.
El triángulo de calor
La regla de oro que resume todo este módulo: calienta la junta, no el estaño. El error más común de un principiante es tocar el estaño directamente con la punta del soldador y "gotear" estaño ya fundido sobre la pieza fría — eso nunca produce una buena junta, porque el estaño se solidifica de golpe al tocar una superficie que no está a temperatura.
✅ La secuencia correcta, en tres tiempos:
Calienta — apoya la punta tocando a la vez el pad de la placa Y el cable/pin del componente, 1-2 segundos, para que ambos suban de temperatura juntos.
Alimenta — sin retirar el soldador, acerca el hilo de estaño al punto donde se tocan pad y componente (no a la punta del soldador). El calor ya acumulado en la pieza hará que se funda y fluya solo.
Retira — primero el estaño, después el soldador, y no muevas la pieza mientras se solidifica (1-2 segundos). Moverla ahora es la causa número uno de una junta fría.
⚠️ Mito a desmontar: "más estaño es una junta más fuerte" — es justo al revés. El exceso de estaño no aporta resistencia mecánica extra (esa la da la aleación en la superficie de contacto, no el volumen) y sí aumenta el riesgo de puentes entre pines cercanos. Una junta perfecta usa la cantidad justa: forma de pequeño volcán o cono, nunca una bola.
🔥 Practica tú mismo: estaña un cable de verdad (3D)
Antes de soldar tu primera junta guiada en el Módulo 4, practica aquí la secuencia real, sin placa de por medio: un cable de cobre pelado en la punta (sujeto en un "third hand") y, al lado, un trocito de hilo de estaño en su propio soporte. Primero tocas el estaño con el soldador para cargar la punta — el mismo gesto de estañar la punta del soldador que harás siempre antes de soldar de verdad — y luego llevas esa carga al cobre para estañarlo. Si intentas soldar el cobre sin haber cargado antes, notarás que calienta pero no suelda: exactamente la regla de oro de este módulo, calienta la pieza, nunca el estaño solo en el aire. El contador de milisegundos te ayuda a sentir los tiempos.
Cargando el escenario 3D…
Presión
Tiempo
0 ms
Fluye perfectoNo fundióGoteo excesivoQuemado🖱️ Carga la punta en el estaño, luego mantén pulsado sobre el cobre
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 3 ¿Qué función cumple el flux durante la soldadura?
✓ Correcto. Sin flux, el óxido impide que el estaño se adhiera correctamente por mucho calor que apliques.
Pregunta 2/5 · Módulo 3 Según la regla de oro de este módulo, ¿qué debes calentar con el soldador?
✓ Correcto. Calentar directamente el estaño produce goteo frío que no se adhiere bien — hay que calentar la pieza y dejar que funda el estaño al contacto.
Pregunta 3/5 · Módulo 3 ¿Qué significa exactamente que el estaño "moja" (wets) una superficie?
✓ Correcto. Es el mismo fenómeno de tensión superficial por el que el agua se extiende sobre un cristal limpio en vez de formar gotas.
Pregunta 4/5 · Módulo 3 ¿A qué temperatura aproximada funde el estaño con plomo (60/40 o 63/37)?
✓ Correcto. Por eso se trabaja el soldador a 320-350°C — hace falta margen sobre el punto de fusión para que el calor llegue rápido a la junta.
Pregunta 5/5 · Módulo 3 ¿Es cierto que "más estaño es una junta más fuerte", como mucha gente cree?
✓ Correcto. El exceso de estaño no aporta resistencia extra y sí aumenta el riesgo de puentes entre pines cercanos.
🔥 Módulo 4 · 45 min · Práctico
Tu Primera Soldadura: Práctica Guiada
Ahora sí, manos a la obra. Este módulo rinde mucho más si tienes el soldador encendido mientras lo lees — hazlo paso a paso conmigo, aunque sea sobre una placa vieja que ya no sirva.
Paso 0: "estaña" la punta antes de nada
En cuanto tu soldador alcance temperatura, aplica una pequeña cantidad de estaño fresco directamente sobre la punta y límpiala en la esponja húmeda o bola de latón. Esto se llama "tinning": cubre la punta con una fina película de estaño que mejora muchísimo la transferencia de calor y protege el recubrimiento de la punta frente a la oxidación. Repite esto cada pocos minutos mientras trabajas — una punta "seca" y oxidada apenas transmite calor aunque el display marque 350°C.
📷 Foto real Así se ven juntas de soldadura sanas y bien estañadas: brillantes, uniformes, con la forma de cono suave que verás una y otra vez en este curso como el estándar a imitar.
Paso 1: prepara el cable (si vas a soldar uno)
1
Pela ~4-5mm de aislante
Usa una pelacables o un cúter con cuidado de no cortar los hilos de cobre interiores. Retuerce ligeramente los hilos entre los dedos para que queden compactos y no se abran en abanico.
2
Estaña el cable antes de soldarlo a la placa
Aplica calor y estaño a los hilos pelados hasta que el estaño penetre entre ellos y quede una superficie compacta y brillante, no una bola. Un cable pre-estañado es mucho más fácil de soldar limpio a un pad que uno "pelado en crudo".
Paso 2: la técnica de los tres tiempos, en la práctica
Recuerda el triángulo de calor del Módulo 3. Ahora lo aplicas de verdad:
Apoya la punta tocando a la vez el pad y el cable/pin — cuenta "uno, dos" (1-2 segundos).
Sin retirar el soldador, toca el hilo de estaño en el punto de unión — verás cómo fluye solo en cuanto la pieza está caliente, no antes.
Retira primero el estaño (medio segundo), luego el soldador.
No toques ni muevas la pieza durante 1-2 segundos más, mientras se solidifica — el estaño pasa de líquido brillante a sólido mate en ese instante; si la mueves antes, queda "granulada" (junta fría, la veremos en el Módulo 5).
📷 Foto real Limpieza y extracción de estaño de las ranuras del joystick.📷 Foto real Resultado final ya con todos los puntos de soldadura sin estaño listos para instalar el joystick.
🕹️ Practica tú mismo: simulador de soldadura
Antes de coger el soldador de verdad, prueba la técnica aquí con el ratón (o el dedo, en móvil). Vas a soldar los 5 pines de un módulo de joystick — el mismo trabajo del proyecto final del Módulo 8 — aplicando la técnica de los tres tiempos que acabas de leer: calienta, aplica estaño, retira sin mover. Si te pasas de los 3 segundos, el pin se quema de verdad, igual que en la realidad.
Mueve el soldador sobre un pin para empezar a calentarlo.
PerfectaFría (poco estaño)ExcesoQuemada (>3s)
Cuánto tiempo es "demasiado"
⏱️ La regla de los 3 segundos: si llevas más de 3 segundos con la punta sobre un mismo punto y el estaño no fluye, retírate, deja enfriar y revisa: ¿tienes suficiente flux? ¿la punta está limpia y bien estañada? ¿la temperatura es la correcta? Insistir con más tiempo casi siempre termina en un pad levantado (lo verás en el Módulo 7) — nunca en una junta mejor.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 4 ¿Por qué es recomendable "estañar" un cable antes de soldarlo a un pad?
✓ Correcto. Un cable pre-estañado ya tiene sus hilos compactados y "mojados" con estaño, lo que hace la unión final mucho más rápida, limpia y fiable.
Pregunta 2/5 · Módulo 4 Llevas más de 3 segundos calentando un punto y el estaño no fluye. ¿Qué deberías hacer?
✓ Correcto. Insistir con más tiempo sobre el mismo punto es la causa más común de pads levantados. Si no fluye en 3 segundos, algo falla en la preparación, no en la paciencia.
Pregunta 3/5 · Módulo 4 ¿Qué es el "tinning" y por qué se repite cada pocos minutos mientras se trabaja?
✓ Correcto. Una punta "seca" y oxidada apenas transmite calor aunque el display marque la temperatura correcta.
Pregunta 4/5 · Módulo 4 En la técnica de los tres tiempos, ¿qué se retira primero al terminar la junta?
✓ Correcto. Primero se retira el estaño, medio segundo después el soldador — y no se mueve la pieza mientras solidifica.
Pregunta 5/5 · Módulo 4 ¿Qué ocurre si mueves la pieza justo después de retirar el soldador, mientras el estaño aún se solidifica?
✓ Correcto. Mover la pieza durante la solidificación es la causa número uno de una junta fría — lo verás en detalle en el Módulo 5.
🔍 Módulo 5 · 35 min
Diagnóstico Visual: Buena vs Mala Soldadura
Un técnico con experiencia detecta el 90% de los problemas de soldadura con solo mirar la placa bajo buena luz, antes de tocar el multímetro. Este módulo es puro entrenamiento del ojo.
✅ Cómo se ve una junta perfecta
El "volcán perfecto": brillante (no mate ni granulada), con forma de cono suave que sigue el contorno del cable o pin sin bultos, cubre completamente el pad sin dejar cobre visible, y no forma bolas ni puntas afiladas. Si la ves brillar bajo la luz de tu lupa LED, vas por buen camino.
❌ Los 4 defectos que debes reconocer al instante
1
Junta fría (cold joint)Muy común
Aspecto: opaca, mate, granulada, a veces agrietada en los bordes, como si fuera arena compactada en vez de metal liso. Causa: el estaño se solidificó antes de "mojar" bien el pad y el pin — normalmente porque la pieza se movió durante el enfriamiento o no se alcanzó temperatura suficiente. Riesgo: es la causa número uno de fallos intermitentes — el mando "a veces funciona, a veces no" casi siempre tiene una junta fría en algún sitio.
2
Puente de estaño (solder bridge)
Aspecto: un hilo o gota de estaño conectando dos pines o pads que deberían estar aislados entre sí. Causa: exceso de estaño, o pines muy próximos entre sí (común en conectores finos). Riesgo: cortocircuito — puede impedir que el mando encienda o dañar el componente al aplicar corriente por una ruta que no debería existir.
3
Junta insuficiente (starved joint)
Aspecto: apenas se ve estaño, el contorno del pin queda visible por encima, sin la forma de cono. Causa: se retiró el estaño demasiado pronto o se aplicó muy poco. Riesgo: conexión mecánica débil que puede romperse con el más mínimo movimiento o vibración.
4
Sobrecalentamiento / pad levantado
Aspecto: el pad de cobre se ve despegado, quemado (marca marrón/negra alrededor) o directamente separado de la placa. Causa: demasiado tiempo o temperatura excesiva en el mismo punto. Riesgo: el daño puede ser irreversible sin técnicas avanzadas de reparación de pistas — es el error más grave de los cuatro, por eso el Módulo 4 insiste tanto en la regla de los 3 segundos.
🔍 Referencia visual Daño térmico real por sobrecalentamiento: zona quemada junto a los componentes. Exactamente el tipo de daño que la regla de los 3 segundos del Módulo 4 está diseñada para evitar.
Comparación lado a lado: la referencia que más vas a usar
📷 Foto real Correcta: brillante, uniforme, en cono.🔍 Referencia Junta fría: opaca, granulada, agrietada.
🔎 Diferencia clave a simple vista: pon las dos fotos una junto a la otra y fíjate en el brillo, no en el tamaño. Una junta fría puede tener buena forma y aun así ser un fallo — el mate/granulado es la firma que nunca falla, incluso antes de tocar el multímetro.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 5 Ves una junta opaca, granulada y agrietada en los bordes. ¿Qué defecto es y qué la causa habitualmente?
✓ Correcto. El aspecto opaco/granulado es la firma visual de una junta fría — una de las causas más comunes de fallos intermitentes.
Pregunta 2/5 · Módulo 5 ¿Cuál de estos defectos supone mayor riesgo de cortocircuito?
✓ Correcto. Un puente de estaño conecta eléctricamente dos puntos que deberían estar aislados — el riesgo directo es cortocircuito.
Pregunta 3/5 · Módulo 5 ¿Cómo se ve una junta insuficiente (starved joint)?
✓ Correcto. Se produce al retirar el estaño demasiado pronto o al aplicar muy poco.
Pregunta 4/5 · Módulo 5 ¿Cuál es el riesgo principal de una junta insuficiente (starved joint)?
✓ Correcto. Al faltar estaño, la unión mecánica es débil, no la eléctrica entre pines vecinos.
Pregunta 5/5 · Módulo 5 Un pad se ve despegado y con una marca marrón/negra alrededor. ¿Qué defecto es, y por qué es el más grave de los cuatro?
✓ Correcto. Por eso el Módulo 4 insiste tanto en la regla de los 3 segundos — este es el error más grave de los cuatro.
🧯 Módulo 6 · 30 min
Desoldar sin Dañar la Placa
Soldar bien es la mitad del oficio. La otra mitad — la que de verdad separa a un técnico cuidadoso de uno torpe — es saber retirar un componente sin levantar una sola pista de cobre.

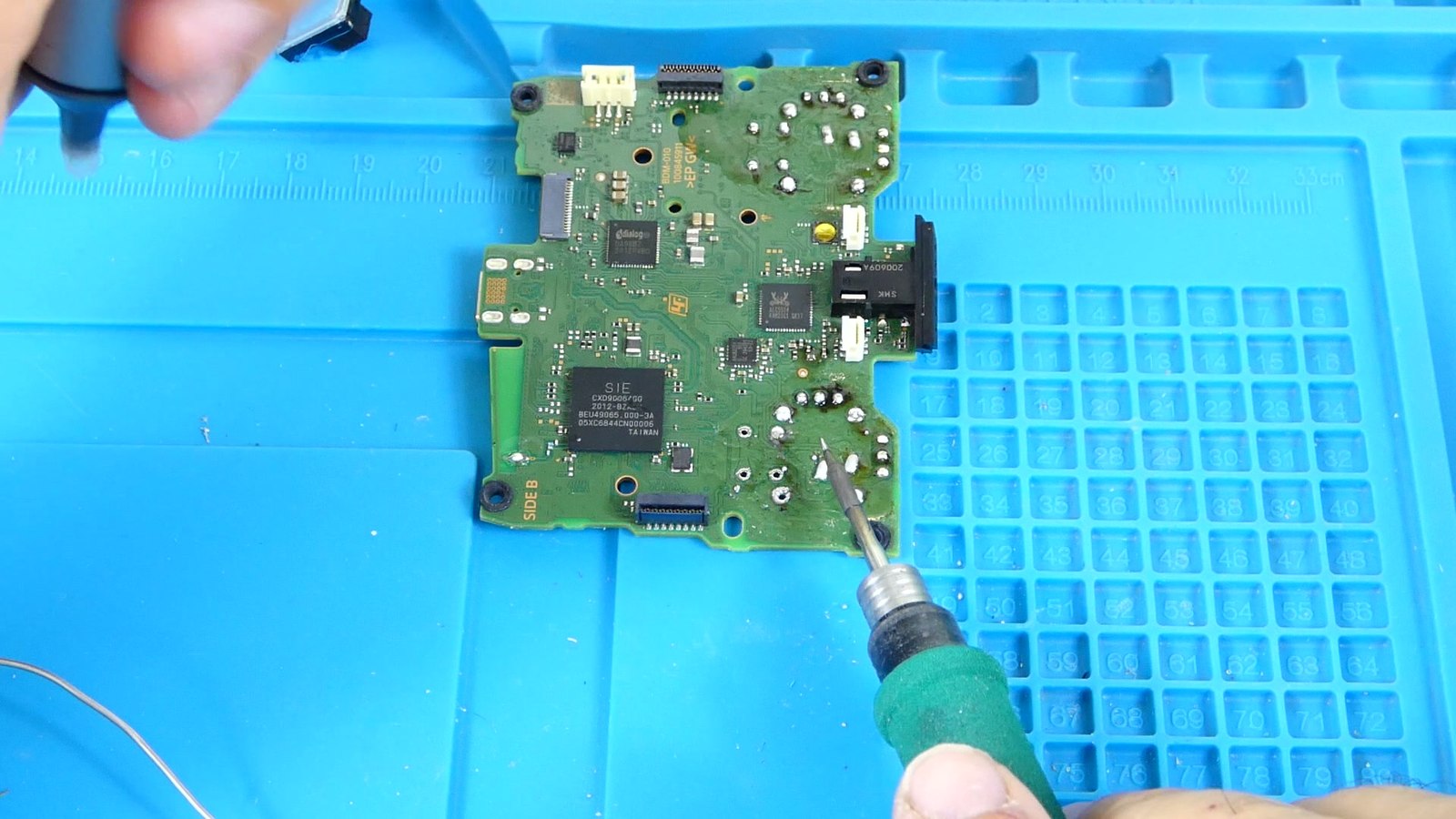

🔍 Referencia visual Las pistas de cobre conectan cada componente de la placa. Son mucho más frágiles de lo que parecen — una pista levantada por exceso de calor puede dejar sin funcionar toda una sección de la placa, incluso con el resto del trabajo perfecto.
Técnica 1: trenza desoldadora
Aplica un poco de flux fresco sobre el estaño que quieres retirar — el flux del punto original probablemente ya se consumió.
Coloca la trenza directamente sobre el estaño, y encima la punta del soldador presionando ligeramente ambas contra el pad.
Espera 1-2 segundos: verás cómo el estaño fundido "sube" por la trenza como si fuera una mecha absorbiendo agua.
Retira la trenza y el soldador juntos, en el mismo movimiento, para no dejar la trenza pegada al enfriarse.
Corta el tramo de trenza usado (queda saturado de estaño) y usa un tramo limpio para la siguiente pasada.
⚠️ El error más común aquí: dejar la trenza + soldador sobre el mismo punto más de 2-3 segundos "a ver si absorbe más". Esto sobrecalienta el pad exactamente igual que soldar de más — el resultado es un pad levantado, no una limpieza mejor. Si no ha absorbido lo suficiente, retira, deja enfriar 2 segundos, y repite con trenza limpia.
Técnica 2: bomba de succión
Mejor para agujeros pasantes con mucho estaño (conectores, pines de alimentación). Calienta el estaño hasta que esté completamente líquido, retira el soldador, y en menos de un segundo coloca la punta de la bomba justo encima y acciona el gatillo. La velocidad importa: si el estaño empieza a solidificarse antes de accionar la bomba, no conseguirás vaciarlo bien.

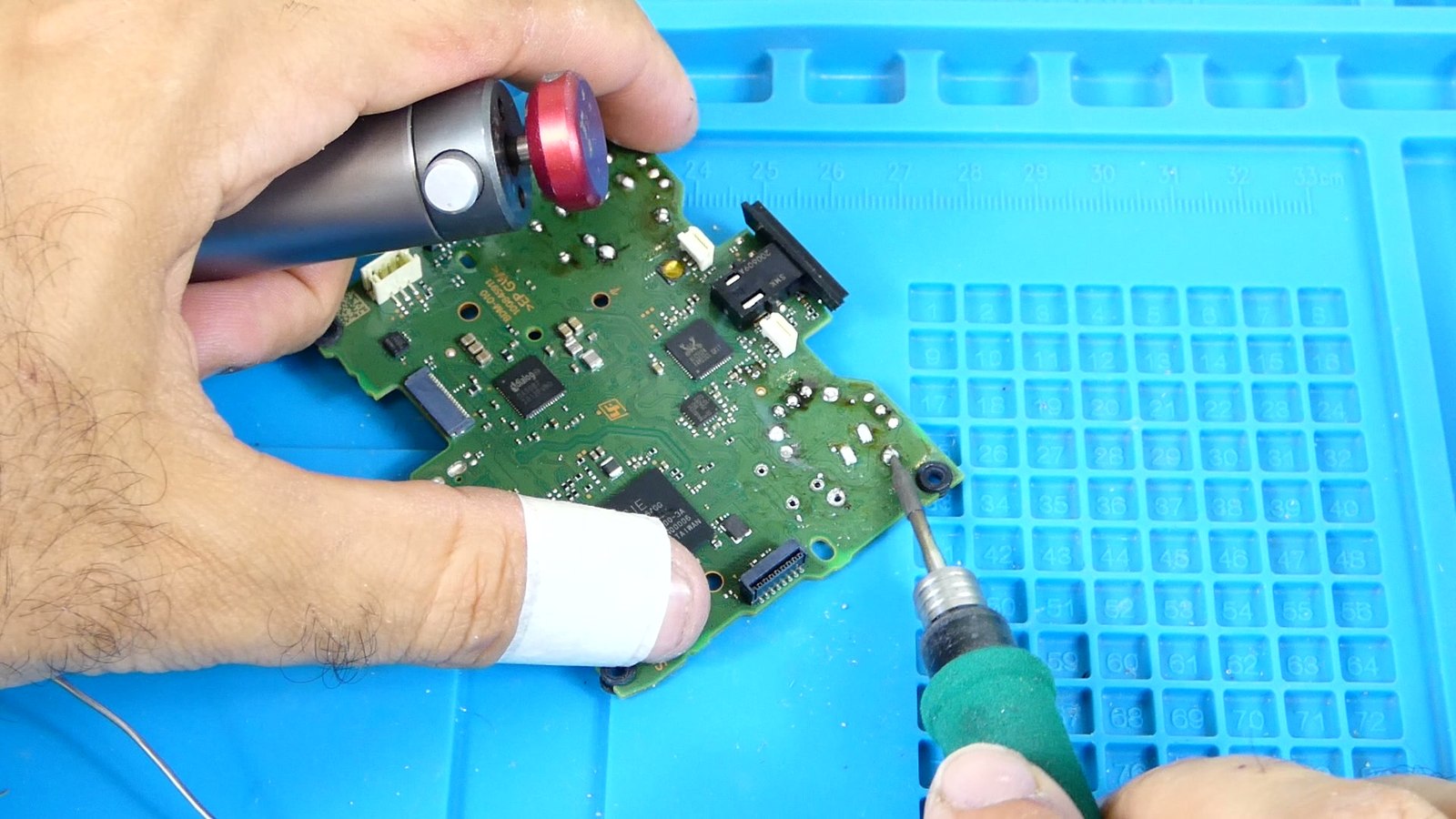

📷 Foto real Mi soldador de precisión y la bomba de succión (el "chupón") que uso juntos en el mismo trabajo: uno funde el estaño, el otro lo retira de golpe en cuanto está líquido.
Cuándo NO forzar
🛑 Señal de alarma: si un componente no sale después de 2-3 intentos limpios de desoldado en cada pin, no tires de él. Es muy probable que quede algún punto con estaño residual anclando una pata — tirar con fuerza en ese momento es la forma más habitual de arrancar un pad entero junto con el componente. Revisa pin a pin con la lupa antes de aplicar fuerza.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 6 ¿Cuánto tiempo como máximo deberías mantener la trenza desoldadora sobre el mismo punto antes de retirarla y repetir?
✓ Correcto. Igual que al soldar, el límite es de pocos segundos — insistir más tiempo daña el pad en vez de mejorar la limpieza.
Pregunta 2/5 · Módulo 6 Un componente no sale tras varios intentos de desoldado en cada pin. ¿Qué deberías hacer?
✓ Correcto. Forzar un componente con algún pin todavía anclado es la causa más común de arrancar un pad completo junto con el componente.
Pregunta 3/5 · Módulo 6 Al usar la bomba de succión en un agujero pasante, ¿por qué importa tanto la velocidad entre retirar el soldador y accionar el gatillo?
✓ Correcto. El estaño debe estar completamente líquido en el instante de accionar la bomba para que la succión sea efectiva.
Pregunta 4/5 · Módulo 6 Tras usar un tramo de trenza sobre un punto, ¿qué debes hacer con ese tramo antes de la siguiente pasada?
✓ Correcto. Un tramo ya saturado de estaño no puede absorber más por capilaridad — hace falta trenza limpia en cada pasada.
Pregunta 5/5 · Módulo 6 ¿Cuál es la mejor técnica para retirar mucho estaño de un agujero pasante grande, como el de un conector?
✓ Correcto. La bomba de succión es más rápida que la trenza para vaciar de golpe un agujero pasante con mucho estaño.
🩹 Módulo 7 · 30 min
Errores Comunes y Cómo Solucionarlos
Todo el mundo comete estos errores al empezar — la diferencia entre un principiante y un técnico es reconocerlos rápido y saber corregirlos, no evitarlos por arte de magia.
Guía rápida de solución de problemas
Pista de cobre levantada
Para roturas pequeñas: raspa con cuidado el barniz protector de un tramo de pista sana cercana y "puentea" con un hilo de cobre muy fino soldado en ambos extremos. Para daños extensos, consulta a un técnico con experiencia en reparación de pistas — no sigas aplicando calor a la zona.
Pad quemado / ennegrecido
Deja enfriar por completo. Si el pad sigue anclado pero decolorado, normalmente aún es soldable con más flux y menos tiempo de contacto. Si está completamente separado, necesitarás anclar el nuevo cable directamente a la pista visible más cercana.
Puente de estaño entre pines
Aplica flux fresco y pasa la trenza desoldadora por encima de ambos pines a la vez — absorberá el exceso y separará la conexión. Revisa con el multímetro en modo continuidad que ya no hay contacto entre ambos.
Oxidación tras soldar (con el tiempo)
Limpia con alcohol isopropílico al 99% y un cepillo de cerdas suaves justo después de cada sesión de soldadura — el residuo de flux sin limpiar absorbe humedad ambiental y acelera la corrosión con los meses.
Cables cruzados / polaridad invertida
Antes de soldar cualquier cable de alimentación o batería, verifica la polaridad con el multímetro. Una vez soldado con la polaridad invertida, el daño al componente puede ser instantáneo e irreversible al conectar la corriente.

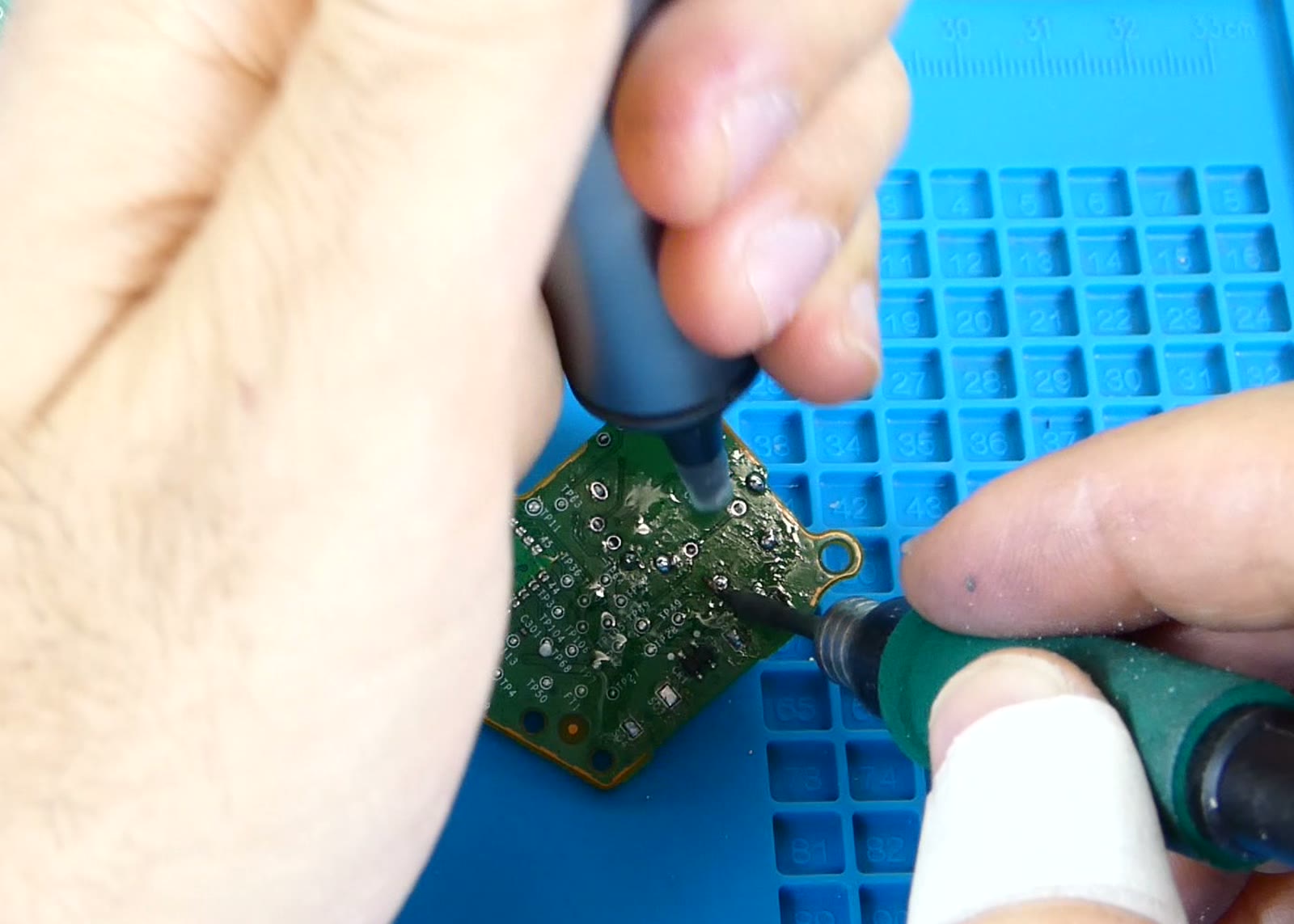

📷 Foto real Esto es exceso de flux sin limpiar: esa capa blanquecina y pegajosa alrededor de las juntas es exactamente lo que el alcohol isopropílico y el cepillo deben retirar al terminar — si se deja así, absorbe humedad con los meses.
La lista de comprobación de 5 segundos
Antes de dar por terminada cualquier junta, revisa mentalmente estos 5 puntos — con la práctica se vuelve automático y tarda literalmente segundos:
¿Brilla, o está mate/granulada?
¿Tiene forma de cono, o es una bola?
¿Toca algún pin o pad vecino que no debería?
¿El pad sigue firmemente anclado a la placa?
¿He limpiado el residuo de flux de alrededor?
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 7 ¿Por qué es importante limpiar el residuo de flux después de soldar?
✓ Correcto. El flux sin limpiar es higroscópico (absorbe humedad ambiental), lo que favorece la corrosión de pistas y pines con el paso de los meses.
Pregunta 2/5 · Módulo 7 ¿Qué debes verificar siempre antes de soldar un cable de alimentación o batería?
✓ Correcto. Una polaridad invertida en alimentación o batería puede dañar el componente de forma instantánea al aplicar corriente — siempre verifica con el multímetro antes.
Pregunta 3/5 · Módulo 7 Según la guía rápida de este módulo, ¿qué se hace ante un puente de estaño entre dos pines?
✓ Correcto. Después conviene revisar con el multímetro en modo continuidad que ya no hay contacto entre ambos pines.
Pregunta 4/5 · Módulo 7 Ante una pista de cobre levantada con una rotura pequeña, ¿cuál es la técnica sugerida en la guía rápida?
✓ Correcto. Para daños extensos, la guía recomienda consultar a un técnico con experiencia en reparación de pistas en vez de seguir aplicando calor.
Pregunta 5/5 · Módulo 7 Según la "lista de comprobación de 5 segundos", ¿qué debes revisar en cada junta antes de darla por terminada?
✓ Correcto. Son 5 preguntas rápidas que, con la práctica, se vuelven automáticas y tardan literalmente segundos.
🕹️ Módulo 8 · 40 min · Proyecto final
Proyecto Final: Cambia un Joystick con Drift por Soldadura
Todo lo que has aprendido converge aquí. Vas a aplicar la técnica completa —desoldar sin dañar, diagnosticar visualmente, soldar con la técnica de tres tiempos— en la reparación más solicitada de todo el sector: sustituir un módulo de joystick con drift por uno nuevo, mediante soldadura (no simplemente encajado).

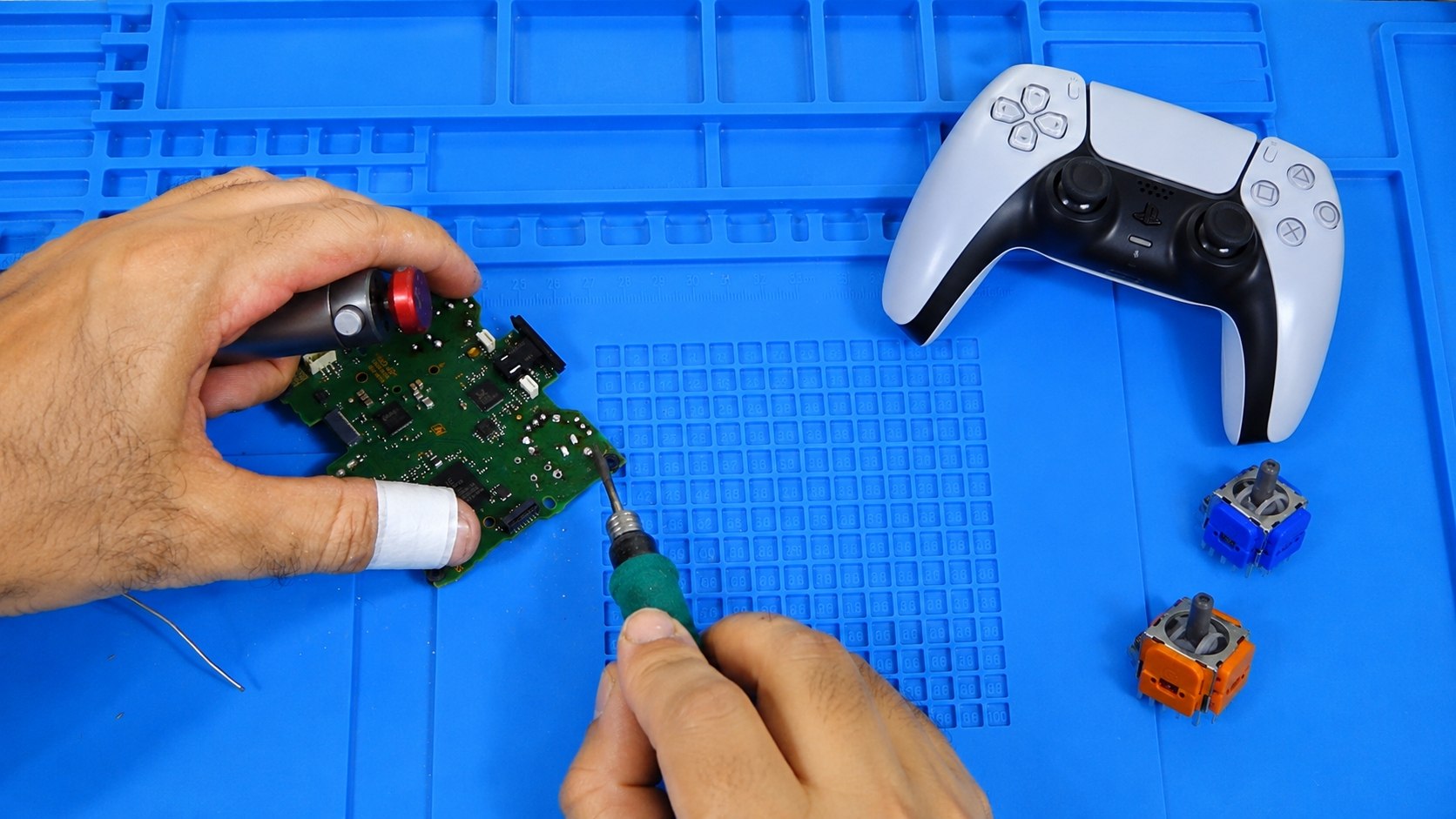

📷 Foto real El proyecto de este módulo: retirar el módulo de joystick dañado (soldado a la placa, no a presión) y sustituirlo por uno nuevo — en este caso, un módulo Hall-effect sin desgaste mecánico.
Por qué este proyecto y no otro
El drift por desgaste del potenciómetro es, con diferencia, la avería más común en mandos de PS4, PS5, Xbox y Switch. Un módulo de joystick soldado (a diferencia de los que van a presión con conector) requiere exactamente las tres habilidades de este curso trabajando juntas — es el ejercicio perfecto para consolidar todo.
El proceso completo, paso a paso
1
Diagnóstico previo
Confirma que el drift es mecánico (desgaste del potenciómetro) y no un problema de software o calibración — usa el tester de mandos de esta misma web para comprobarlo con datos reales antes de abrir nada.
2
Desarme y acceso a la placa
Aplica las técnicas de apertura segura: destornillador correcto, spudgers de plástico, cables FPC liberados por su pestaña antes de tirar — todo lo que ya conoces si has hecho el curso gratuito de Introducción.
3
Desoldar el módulo dañado — pin a pin
Cada joystick tiene entre 4 y 9 pines/pads de soldadura según el modelo. Trabaja con trenza desoldadora en cada uno (Módulo 6), revisando con la lupa que ninguno quede anclado antes de tirar del módulo. La paciencia aquí es la diferencia entre un pad intacto y uno arrancado.

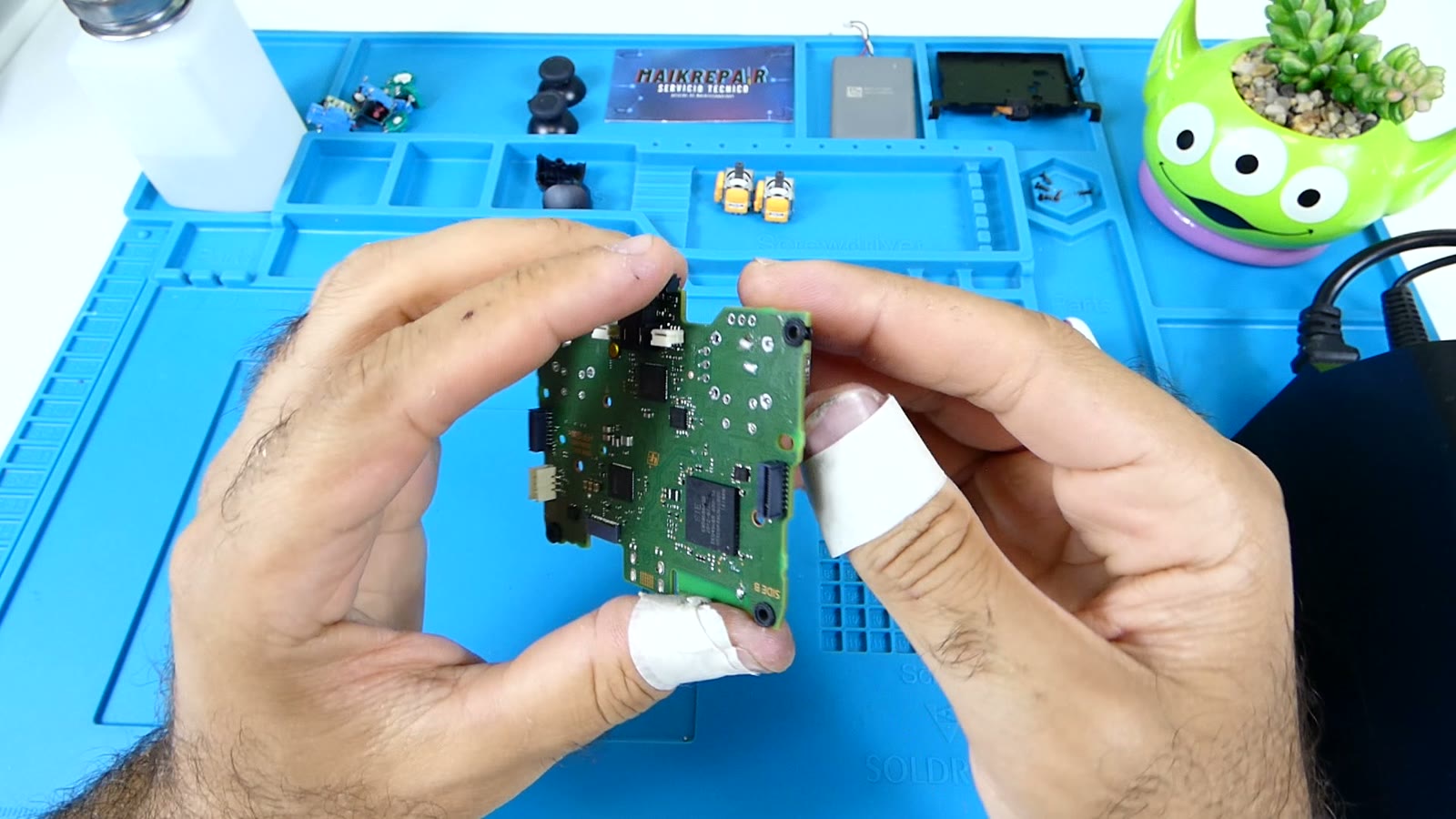

📷 Foto real Así queda la placa justo después de retirar el módulo dañado: pads limpios, visibles y listos para el nuevo joystick — exactamente el punto al que debes llegar antes de soldar nada.
4
Limpieza de los pads antes del nuevo módulo
Con los agujeros/pads despejados de estaño residual, limpia con alcohol isopropílico. Un pad limpio hace que la nueva soldadura sea muchísimo más fácil y fiable que soldar sobre restos del módulo anterior.
5
Soldar el módulo nuevo
Encaja el módulo nuevo asegurándote de que queda a ras y perfectamente alineado con la carcasa antes de soldar el primer pin — si sueldas torcido, el stick rozará la carcasa al montar todo. Aplica la técnica de tres tiempos en cada pin, revisando cada junta con la checklist de 5 segundos del Módulo 7 antes de pasar al siguiente.

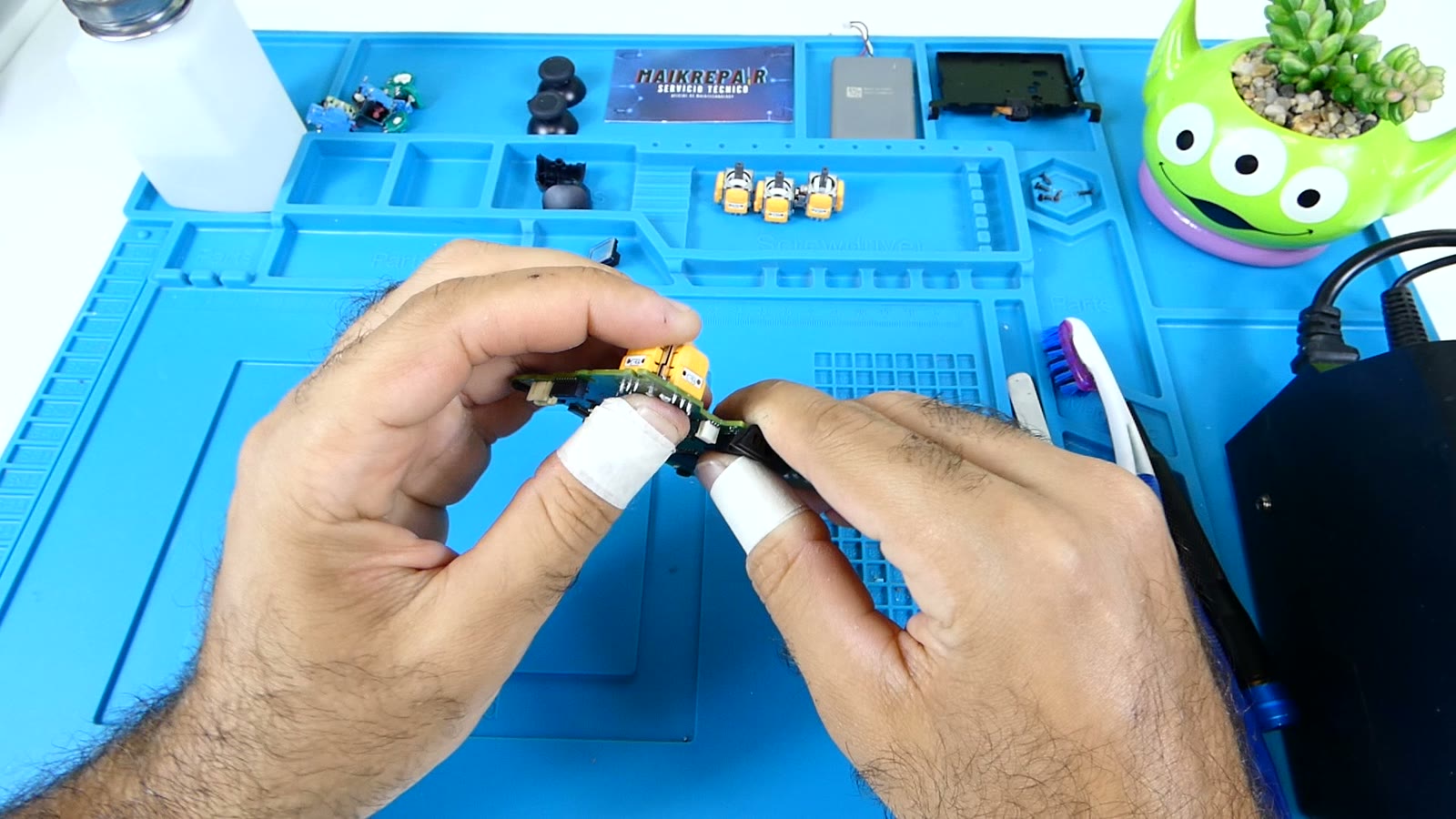

📷 Foto real El módulo de repuesto, comprobado y alineado contra la placa antes de fijar el primer pin — este paso de "encajar en seco" antes de soldar es el que más drift evita a largo plazo.
6
Verificación final
Antes de cerrar la carcasa, reconecta temporalmente y prueba el stick en el tester — confirma rango completo de movimiento y cero drift en reposo. Es mucho más fácil corregir una junta ahora que después de cerrar todo el mando.
🎮 Simulador 3D: suelda el joystick en la placa del DualSense
La versión definitiva de la práctica del curso. Un escenario 3D real (no una foto ni un dibujo) de una placa base estilo PS5 con el módulo de joystick ya encajado — tu trabajo es soldar sus 5 patillas de verdad: controla la presión del soldador, aplica flux antes de soldar cada pin (es lo único que te da el check "perfecta", no solo la cantidad de estaño), y alimenta el estaño con la técnica exacta que llevas 8 módulos practicando.
Cargando el escenario 3D…
Presión
Perfecta (con flux)Aceptable (sin flux)FríaExcesoQuemada🖱️ Mantén pulsado para calentar/soldar · 🧪 aplica flux antes de soldar para el check perfecto
💡 El flux marca la diferencia: en este simulador, soldar sin aplicar flux antes puede darte la cantidad de estaño correcta ("aceptable"), pero solo con flux aplicado obtienes el check verde de "perfecta" — igual que en un taller real, donde el flux es lo que separa una junta simplemente correcta de una realmente profesional.
🎓 Si completas este proyecto de verdad: ya tienes la base técnica para ofrecer cambios de joystick por soldadura como servicio — exactamente el tipo de reparación con más demanda y mejor margen del sector. El siguiente paso natural es el curso Cómo Soldar y Desoldar como un Profesional, con la metalurgia real, la técnica de precisión SMD y el caso magistral completo de un joystick Hall-effect.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 8 Antes de abrir el mando para cambiar el joystick, ¿qué deberías confirmar primero?
✓ Correcto. Diagnosticar antes de actuar evita cambiar un módulo que en realidad no era el problema — igual que en el curso gratuito de Introducción.
Pregunta 2/5 · Módulo 8 ¿Por qué es importante alinear bien el módulo nuevo antes de soldar el primer pin?
✓ Correcto. Un módulo mal alineado puede rozar la carcasa o quedar mecánicamente forzado — mejor revisarlo antes de fijar la primera junta, cuando aún es fácil corregir.
Pregunta 3/5 · Módulo 8 En el simulador 3D de este módulo, ¿qué es necesario para obtener el check verde de "perfecta" y no solo "aceptable"?
✓ Correcto. El flux es lo que separa una junta simplemente correcta de una realmente profesional, igual que en un taller real.
Pregunta 4/5 · Módulo 8 ¿Cuántos pines/pads de soldadura tiene típicamente un módulo de joystick, según este módulo?
✓ Correcto. El número exacto varía según el modelo de joystick, pero suele estar entre 4 y 9 pines o pads.
Pregunta 5/5 · Módulo 8 Antes de cerrar la carcasa tras soldar el módulo nuevo, ¿qué verificación final se recomienda?
✓ Correcto. Es mucho más fácil corregir una junta ahora que después de cerrar todo el mando.
🎥 Video: sustitución completa de un joystick, paso a paso
Antes del examen final, mira este video real de instalación y calibración de un joystick — verás en vivo cada paso que acabas de practicar: extracción del módulo dañado, alineación del nuevo y soldadura de los 5 pines. Debes ver al menos 10 de sus 21 minutos para desbloquear el examen — el contador de abajo cuenta el tiempo real que pasas reproduciéndolo, no vale adelantarlo con la barra.
▶️ 0:00 / 10:00 mínimo vistos
🔒 Requisito antes del examen: ve al menos 10 minutos del video de arriba para desbloquear el botón "Ir al Examen Final".
📝 Examen Final
¡Demuestra lo que sabes!
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo cuantas veces necesites.
1. ¿Por qué es preferible usar estaño con plomo (60/40) para empezar a aprender frente al estaño sin plomo?
2. ¿Qué significa "tinning" o estañar la punta del soldador?
3. ¿Cuál es la función principal del flux al soldar?
4. Según la técnica de los tres tiempos, ¿qué debes calentar primero con el soldador?
5. Ves una junta opaca, granulada y agrietada. ¿Qué defecto es?
6. ¿Qué defecto de soldadura conlleva mayor riesgo de cortocircuito?
7. Al usar la trenza desoldadora, ¿cuánto tiempo máximo deberías mantenerla sobre el mismo punto?
8. Un componente no sale tras varios intentos de desoldado. ¿Qué deberías hacer?
9. ¿Por qué debes verificar la polaridad con el multímetro antes de soldar un cable de batería?
10. En el proyecto final de cambio de joystick, ¿por qué se recomienda probar el stick en el tester antes de cerrar la carcasa?
Responde todas las preguntas para habilitar el botón
🏆 Certificación Oficial
¡Enhorabuena!
Has completado el curso Domina la Soldadura: de Cero a Profesional. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Pulsa una estrella para valorar el curso
Tu certificado incluye: Nombre del participante · Fecha de emisión · ID único verificable · Código QR de autenticidad · Firma del instructor · Sello de MaikTechnologyLab Academia
🔒 Requisito de certificación: para poder generar y descargar tu Certificado Oficial debes haber respondido las 2 preguntas de cada uno de los 8 módulos y haber aprobado el examen final (≥7/10) — el 100% del curso, no solo haber navegado por las pantallas.
Usa tu nombre real tal como quieras que aparezca en el certificado oficial.
🎮 MaikTechnologyLab
Academia de Reparación Profesional
Certifica que
el participante
Nombre del Alumno
ha completado satisfactoriamente el curso:
"Domina la Soldadura: de Cero a Profesional"
📅 ⏱️ ~4h 30min de formación✅ Superado con nota aprobada
MaikTechnologyLab
Academia de Reparación Profesional · gamepadlab.vercel.app
Verificar autenticidad
🎮 MaikTechnologyLab · AcademiaSoldar y Desoldar como un Profesional
🎓 Curso avanzado · Certificado oficial
Cómo Soldar y Desoldar como un Profesional
Este es el curso que lleva tu soldadura del "ya me apaño" al nivel de un técnico de taller de verdad. Vas a entender la metalurgia real detrás de cada junta, dominar la técnica de precisión en componentes SMD diminutos, y aprender a desoldar sin dejar cicatrices en la placa — con un caso magistral real y completo: desmontar y sustituir el joystick de un DualSense por uno magnético Hall-effect, de principio a fin, con la limpieza y el acabado de un profesional.
9
Módulos progresivos
~5h
Duración total
🏆
Certificado oficial al terminar
📌 Nivel Intermedio-Avanzado: este curso asume que ya sabes sostener un soldador y fundir estaño sin quemarte. Si estás empezando de cero, te recomendamos primero el curso Domina la Soldadura: de Cero a Profesional — aquí no repetimos lo básico, vamos directos a la técnica de nivel profesional.
¿Qué aprenderás?
La física real de una aleación intermetálica y por qué envejece una junta, cómo elegir el perfil térmico correcto según el componente que tengas delante, la técnica de precisión para SMD y conectores densos, cómo desoldar de forma profesional combinando soldador y bomba de succión sin levantar un solo pad, el caso completo de un joystick real — desmontaje, instalación del módulo nuevo, limpieza y verificación eléctrica — y qué hacer cuando algo sale mal: pistas rotas, pads levantados y otros casos límite.
💡 Sobre las fotos y vídeo de este curso: todo el material visual —incluidas las fotografías del proceso de desoldadura del Módulo 4— es material real grabado en nuestro propio taller sobre una placa base de un mando DualSense, no ilustraciones genéricas. Vas a ver exactamente cómo lo hacemos nosotros.
📄
Guía de Soldadura y Desoldadura Avanzada en PDF (13 páginas)Con fotos reales de nuestro taller: metalurgia, perfiles térmicos, técnica de precisión y el caso completo del joystick — para consultar mientras practicas o repasar cuando quieras, sin volver a abrir el curso.
Ya sabes que el flux limpia y que hay que "calentar la junta, no el estaño". Ahora vamos un nivel más allá: qué ocurre exactamente dentro de la aleación cuando suelda, por qué unas juntas envejecen mal y otras duran décadas, y por qué elegir bien la aleación no es una cuestión de gustos.
🔬 La aleación intermetálica: la unión real
Cuando el estaño fundido moja el cobre, no se queda como dos metales pegados uno al lado del otro: los átomos de estaño y cobre se difunden entre sí en la interfaz y forman un compuesto nuevo, un intermetálico — principalmente Cu6Sn5 junto al estaño, y una fina capa de Cu3Sn pegada al cobre. Esa capa intermetálica es la que da a la junta su resistencia mecánica real. Sin ella, por mucho estaño que hayas puesto, solo tienes una gota apoyada encima de un pad — no una soldadura.
⚠️ El intermetálico también puede jugar en tu contra: con calor excesivo o repetido (retrabajar la misma junta muchas veces, o mantener la punta demasiado tiempo), esa capa Cu3Sn crece más de lo debido. Es más frágil que el resto de la aleación, y una capa demasiado gruesa vuelve la junta quebradiza con las vibraciones — justo lo contrario de lo que buscas en un mando que se golpea y se cae.
⚖️ Eutéctico (63/37) vs. near-eutectic (60/40)
1
63/37 Sn/Pb — aleación eutécticaLa que usa un profesional
Pasa de líquido a sólido en un único punto exacto, 183°C, sin fase intermedia. Eso significa que en el instante en que deja de estar fundida, ya está sólida — si mueves la pieza durante ese microsegundo, el riesgo de junta fría es mucho menor que con otras aleaciones. Es la mezcla que vas a usar en el 90% de tu trabajo de precisión.
2
60/40 Sn/Pb — near-eutectic
Funde en un rango, no en un punto: empieza a ablandarse sobre los 183°C pero no está completamente líquida hasta unos grados más arriba. Durante ese "rango pastoso" (plastic range), si la pieza se mueve, el resultado clásico es una junta fría, granulada y quebradiza. Sigue siendo perfectamente usable, pero exige más quietud mientras solidifica.
3
SAC305 — sin plomo (lead-free)
Aleación de estaño-plata-cobre (Sn96.5/Ag3/Cu0.5), funde a 217-220°C — casi 40°C más que el plomo — y con un rango pastoso más ancho. Es la que exige la normativa RoHS en electrónica de consumo nueva, pero para retrabajo y reparación, la mayoría de técnicos seguimos prefiriendo plomo por su margen de error mucho más generoso.
📉 Por qué una junta "envejece" con los años
Una junta de soldadura no es estática: los ciclos de calor-frío del uso diario (encender/apagar, calentarse en la mano) generan una fatiga térmica microscópica llamada creep — el estaño, a diferencia del cobre, sigue "fluyendo" muy lentamente incluso a temperatura ambiente porque su punto de fusión está relativamente cerca de la temperatura de trabajo. Con el tiempo, eso puede abrir microfisuras en juntas ya de por sí marginales. Es una de las razones reales (además del desgaste mecánico) por las que un mando con años de uso empieza a fallar por soldaduras concretas y no por el chip en sí.
🌱 Nota sobre lead-free y "whiskers": el estaño sin plomo puro es más propenso a formar diminutos filamentos cristalinos llamados tin whiskers, que en casos raros pueden crecer lo suficiente para provocar un cortocircuito entre pines muy próximos. Es un fenómeno lento y poco común en electrónica de consumo, pero es una razón más por la que el estaño con plomo sigue siendo el estándar de facto en talleres de reparación.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 1 ¿Qué es lo que realmente da resistencia mecánica a una junta de soldadura?
✓ Correcto. Es la unión metalúrgica real (el intermetálico Cu6Sn5/Cu3Sn) la que aporta resistencia — no la cantidad de estaño encima.
Pregunta 2/5 · Módulo 1 ¿Por qué el estaño eutéctico 63/37 es más perdonavidas que el 60/40 al mover la pieza mientras se enfría?
✓ Correcto. Al no tener rango pastoso, el margen de tiempo en el que un movimiento puede arruinar la junta es prácticamente nulo.
Pregunta 3/5 · Módulo 1 ¿Qué le ocurre a la capa de Cu3Sn cuando se aplica calor excesivo o se retrabaja la misma junta muchas veces?
✓ Correcto. El calor excesivo o repetido hace crecer una capa Cu3Sn más gruesa de lo normal — más frágil y propensa a fisurarse con el uso.
Pregunta 4/5 · Módulo 1 ¿Aproximadamente cuánto más alta es la temperatura de fusión del SAC305 (sin plomo) frente al estaño con plomo?
✓ Correcto. El SAC305 exige casi 40°C más de temperatura, con un rango pastoso más ancho — menos margen de error que el plomo.
Pregunta 5/5 · Módulo 1 ¿Qué son los "tin whiskers" y por qué son relevantes en electrónica sin plomo?
✓ Correcto. Son un fenómeno lento y poco común, pero una razón más por la que muchos talleres prefieren seguir usando estaño con plomo.
🌡️ Módulo 2 · 30 min
Estación Profesional y Perfiles Térmicos
"320°C para todo" es la regla de un principiante. Un técnico de verdad ajusta la temperatura y la estrategia de calor según lo que tiene delante: no es lo mismo un pin SMD minúsculo que un conector USB-C de 24 pines soldado a tierra en un plano de cobre grande.
📷 Foto real Mi propia estación con control PID de temperatura — la base de todo lo que viene en este módulo: sin control de temperatura real, no hay perfil térmico posible.
🎛️ Por qué importa el control PID
Una estación profesional no solo "llega" a la temperatura que marcas: la mantiene estable mediante un lazo de control PID (proporcional-integral-derivativo) que corrige constantemente pequeñas caídas de temperatura cuando la punta toca una masa metálica grande y absorbe calor. Un soldador barato sin esta electrónica se enfría de golpe al tocar un pad grande, obligándote a "esperar" y sobrecalentando el resto de la junta mientras recupera temperatura — el origen de muchos pads quemados por principiantes con herramientas inadecuadas.
🌡️ Elige la temperatura según la masa térmica de la pieza
SMD pequeño (0402/0603, TSSOP)
300-320°C — poca masa, se calienta y se enfría casi al instante
Chip QFP/BGA-adjacent (patillaje denso)
320-340°C, con puntas finas y tiempos de contacto muy cortos
Conector THT sobre plano de tierra
360-380°C — el plano de cobre alrededor actúa como disipador y "roba" calor
Cable grueso o toma de alimentación
350-370°C, con precalentado de la placa si es posible
⚠️ Un pad que no calienta no es un pad que necesita "más tiempo" — a veces necesita más temperatura. Mantener la punta 8-10 segundos sobre un pad a temperatura insuficiente hace más daño que 2 segundos a la temperatura correcta. El tiempo de contacto es el enemigo, no el aliado.
🔥 Precalentado: el paso que se saltan los principiantes
Cuando vas a desoldar un conector grande soldado sobre un plano de tierra (el USB-C de un mando es el ejemplo perfecto), toda la placa alrededor actúa como un disipador que absorbe el calor de tu soldador antes de que llegue al pad. Un precalentador de placas (o incluso una pistola de aire caliente a baja temperatura, unos 100-120°C, pasada varias veces sobre la zona) sube la temperatura ambiente de toda la placa unos grados, reduciendo el choque térmico y el tiempo que tu soldador necesita estar en contacto directo — menos tiempo de contacto significa menos riesgo de levantar un pad.
🖊️ Familias de puntas: formas, diámetros y cuándo usar cada una
Series profesionales como la JBC C245 ofrecen más de 20 formas de punta — mucho más que la cónica fina y el cincel que más vas a usar en este curso. Conocer las familias principales te ayuda a elegir bien el día que te enfrentes a un caso que no cubrimos aquí.
CónicaConical
Ø 0.3–3.0 mm
Precisión: SMD y pines individuales
BiselBevel
Ø 0.6–3.8 mm
Equilibrio entre precisión y calor
CincelChisel
hasta 66×18 mm
Conectores grandes y planos de tierra
CuchilloKnife
filo en ángulo
Drag soldering y retirar puentes
BarrilBarrel
Ø 0.8–3.5 mm
Uso general, todo terreno
🖊️ Ilustración propia Esquema propio de las 5 familias de forma más comunes (nombres y diámetros de la serie JBC C245, la más extendida en talleres profesionales) — no son fotografías de producto de ningún fabricante.
1
Punta cónica fina — trabajo de precisiónMódulos 5 y 6
La que más vas a usar en todo el curso: transfiere calor en un punto muy concreto, ideal para pines individuales del joystick y componentes SMD sin afectar a los vecinos.
2
Punta de cincel (chisel) ancha
Mayor superficie de contacto = más transferencia de calor en menos tiempo. Perfecta para conectores grandes y planos de tierra, donde la punta fina se quedaría corta de potencia.
3
Aire caliente (opcional, de apoyo)
No es imprescindible para el trabajo de este curso, pero una pistola de aire caliente regulable es útil como precalentador de zona amplia. La reflow de componentes con aire caliente se cubre en el curso avanzado de microsoldadura BGA — aquí la usamos solo como apoyo térmico, no como herramienta principal.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 2 ¿Por qué un conector soldado sobre un plano de tierra necesita más temperatura que un componente SMD pequeño?
✓ Correcto. La masa térmica del plano de tierra "roba" calor constantemente, por eso hace falta más temperatura o precalentado para compensarlo.
Pregunta 2/5 · Módulo 2 Un pad no calienta lo suficiente. ¿Cuál es la reacción profesional correcta?
✓ Correcto. El tiempo de contacto excesivo es lo que más daña un pad — la solución casi siempre es más temperatura o precalentado, nunca más tiempo.
Pregunta 3/5 · Módulo 2 ¿Qué hace exactamente un lazo de control PID en una estación de soldadura profesional?
✓ Correcto. El PID mantiene la temperatura estable en tiempo real, evitando que el soldador "se enfríe de golpe" al tocar un pad grande.
Pregunta 4/5 · Módulo 2 ¿En qué rango de temperatura trabajarías un SMD pequeño como un 0402 o un TSSOP?
✓ Correcto. Un SMD pequeño tiene poca masa térmica, así que se calienta (y se enfría) casi al instante a 300-320°C.
Pregunta 5/5 · Módulo 2 ¿Cuál es el objetivo real de precalentar la placa antes de desoldar un conector grande?
✓ Correcto. Menos tiempo de contacto directo significa menos riesgo de levantar un pad — esa es la ventaja real del precalentado.
🎯 Módulo 3 · 35 min
Precisión: SMD y Through-Hole a Nivel Experto
La placa de un DualSense mezcla componentes through-hole grandes con SMD diminutos a apenas milímetros de distancia. Trabajar aquí con la misma técnica que usas en un cable grueso es la forma más rápida de crear un puente de estaño entre dos pines de un chip de 0.5mm de paso.

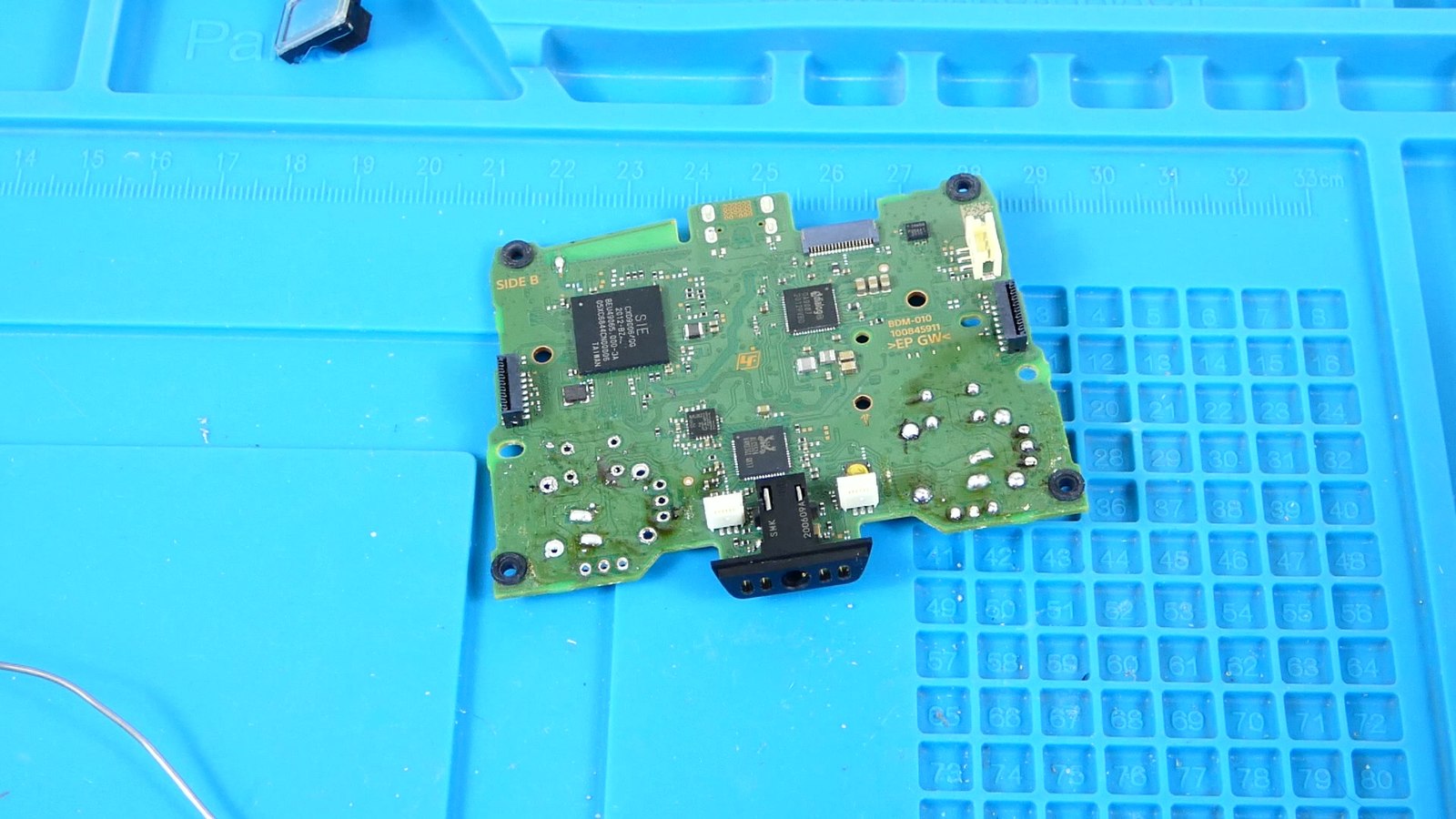

📷 Foto real Esta es la placa base real de un DualSense — fíjate en la mezcla de chips SMD de distinto tamaño, un conector de pines densos y zonas THT, todo a centímetros de distancia. Aquí es donde la técnica de precisión marca la diferencia.
〰️ Drag soldering: la técnica para filas de pines
Para un chip TSSOP o QFP con una fila de pines muy próximos entre sí, soldar pin a pin es lento y aumenta el riesgo de puentes. La técnica profesional es el drag soldering: aplicas flux gel generosamente sobre toda la fila, cargas la punta del soldador con una pequeña cantidad de estaño, y la deslizas suavemente a lo largo de todos los pines en un solo movimiento continuo — el flux hace que el estaño sobrante "salte" hacia atrás por tensión superficial en vez de quedarse haciendo puente.
💡 El flux no es opcional aquí, es el 50% de la técnica. Sin flux abundante, el drag soldering simplemente arrastra una bola de estaño sucia que sí forma puentes. Con flux de sobra, el estaño fluye limpio hacia cada pad por capilaridad y dejas atrás un excedente mínimo, fácil de retirar con trenza.
🕹️ Practica tú mismo: drag soldering en una fila SMD
Aplica flux y arrastra el soldador de un extremo a otro de la fila, en un solo movimiento continuo y a velocidad constante — ni tan rápido que dejes pines fríos, ni tan lento que se formen puentes. Prueba también sin flux para ver por qué el módulo insiste tanto en que no es opcional.
Aplica flux y luego arrastra el soldador de un extremo a otro de la fila.
PerfectaFríaPuente🖱️ Mantén pulsado en el primer pin y arrastra hasta el último, sin soltar
🔗 Puentes de estaño: cómo se producen y cómo evitarlos
1
Causa más común: exceso de estaño
En pines con 0.5mm de paso o menos, la cantidad de estaño que "se ve bien" a simple vista en un cable grueso ya es demasiado. Con flux y drag soldering necesitas mucho menos estaño del que crees — el flux hace el trabajo de fluir, no la cantidad de metal.
2
Cómo retirar un puente sin dañar el pin
Trenza desoldadora bien impregnada de flux, apoyada plana sobre el puente y con la punta del soldador encima de la trenza (nunca directa sobre el pin) durante 1-2 segundos. La trenza absorbe el exceso por capilaridad sin necesidad de forzar ni rascar.
🔌 Conectores de alta densidad (USB-C, flex)
Los conectores USB-C modernos llegan a tener 24 pines en apenas 8-9mm de ancho, casi siempre soldados también a varias patillas de anclaje mecánico mucho más grandes a los lados. La secuencia correcta es: primero liberar las patillas de anclaje mecánico (necesitan más calor, son las que sujetan físicamente el conector), después trabajar la fila de pines de señal con drag soldering y flux — nunca al revés, porque forzar un conector que sigue anclado mecánicamente es la forma más rápida de arrancar pads.
⚠️ Usa siempre lupa o luz con aumento en este módulo. A ojo desnudo, un puente fino entre dos pines de 0.4mm es prácticamente invisible hasta que el mando falla de forma intermitente. La inspección con lupa tras cada fila soldada no es un extra, es parte del proceso.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 3 ¿Qué papel juega el flux en la técnica de drag soldering?
✓ Correcto. Sin flux abundante, el drag soldering arrastra estaño sucio que sí forma puentes en vez de fluir limpio a cada pad.
Pregunta 2/5 · Módulo 3 Al desoldar un conector USB-C, ¿qué debes liberar primero?
✓ Correcto. Forzar un conector que sigue anclado mecánicamente arranca pads — primero se libera el anclaje, después los pines de señal.
Pregunta 3/5 · Módulo 3 En pines con 0.5mm de paso o menos, ¿cuál es el error más común que provoca puentes de estaño?
✓ Correcto. Con flux y drag soldering necesitas mucho menos estaño del que parece "normal" en componentes grandes.
Pregunta 4/5 · Módulo 3 ¿Cuál es la técnica correcta para retirar un puente de estaño sin dañar el pin?
✓ Correcto. La trenza absorbe el exceso por capilaridad sin necesidad de forzar ni rascar el pin.
Pregunta 5/5 · Módulo 3 ¿Por qué se recomienda usar lupa o luz con aumento en este módulo?
✓ Correcto. La inspección con lupa tras cada fila soldada no es un extra, es parte imprescindible del proceso.
🪛 Módulo 4 · 35 min
Desoldado Profesional sin Dañar la Placa
Desoldar bien es más difícil que soldar bien — cuando sueldas, controlas dónde va el estaño; cuando desueldas, dependes de que el pad aguante el calor y de retirar el metal en el momento justo. Este módulo está grabado directamente sobre la placa base real de un DualSense, en nuestro propio taller.
📷 Foto real de nuestro taller La técnica a dos manos: soldador fundiendo el pin mientras la bomba de succión espera lista para vaciar el agujero en el mismo instante en que el estaño está líquido — sin dejar pasar ni un segundo de más.
🤝 La técnica a dos manos: soldador + bomba de succión
Es la técnica que ves en la foto: en vez de fundir el estaño y luego, por separado, coger la bomba de succión, sostienes las dos herramientas preparadas a la vez. Funde el pin con el soldador y, en el mismo instante en que el estaño está líquido, acerca la bomba y succiona. La diferencia no es cosmética: cada segundo que el estaño está fundido es un segundo de calor acumulándose en el pad, así que cuanto menos tiempo pase entre "fundido" y "extraído", menos calor total recibe la placa.
1
Paso 1 — Prepara ambas herramientas antes de empezarClave
Soldador ya a temperatura, bomba de succión armada (émbolo cargado, lista para disparar con un solo gesto del pulgar) y flux extra aplicado sobre el pin si ya es una junta antigua. Todo listo antes de tocar la placa — no a mitad de proceso.
2
Paso 2 — Funde y succiona en el mismo gesto
Aplica el soldador al pin hasta ver el estaño brillar y fluir (1-2 segundos en un pin THT normal), y sin retirar el soldador, acerca la boquilla de la bomba justo al lado y dispara. El objetivo es vaciar el agujero mientras el soldador sigue manteniendo el estaño líquido.
3
Paso 3 — Repite en ciclos cortos, nunca uno largo
Si un pin no queda limpio a la primera, es mejor hacer 2-3 ciclos cortos de "calentar 1-2s + succionar" que mantener el soldador 6-8 segundos seguidos esperando que se vacíe todo de golpe. Cada ciclo corto da tiempo a que el pad se enfríe un poco entre intentos.
🕹️ Practica tú mismo: simulador 3D de desoldadura
Antes de enfrentarte a una placa real, practica aquí la técnica a dos manos de verdad simultánea: una mano en el ratón sostiene el soldador, la otra mano en el teclado (barra espaciadora) o en el botón 🧲 sostiene la bomba de succión — igual que en la foto de arriba, ambas herramientas listas a la vez. Mantén pulsado el ratón sobre un pin para fundirlo, y sin soltarlo, pulsa también la barra espaciadora para succionar en el instante exacto en que el estaño está líquido. Si te pasas de 3 segundos seguidos calentando el mismo pin, se quema de verdad, igual que en la realidad.
Cargando el escenario 3D…
PerfectaAceptableQuemada🖱️ Ratón mantenido = 🔥 soldador · barra espaciadora (o botón 🧲) mantenida = bomba — a la vez, con las dos manos
📷 Foto real de nuestro taller El resultado de un desoldado bien hecho: la placa retirada por completo, sin pads levantados, sin pistas dañadas y sin residuo de estaño anclando ningún pin. Este es el estándar al que aspira todo este módulo.
🩹 La regla de los pads multicapa (via-in-pad)
En una placa multicapa como la de un DualSense, algunos pads no son solo cobre superficial — tienen un via (un canal metalizado) que conecta con capas internas de la placa. Si mantienes calor excesivo en uno de estos pads, puedes despegar el anillo de cobre de la propia fibra de vidrio, y ese daño normalmente no tiene reparación sencilla. La señal de aviso es un pad que "gira" o se mueve ligeramente al tocarlo con la punta — en ese momento, para inmediatamente y deja que se enfríe antes de continuar.
⚠️ Nunca tires de un componente que no sale a la primera. Si tras 2-3 ciclos de calor+succión un pin sigue anclado, hay estaño residual en algún punto que no ves. Inspecciona con lupa pin a pin antes de aplicar fuerza — un componente forzado con un solo pin aún soldado es la causa número uno de pads y pistas arrancadas.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 4 ¿Por qué se sostiene el soldador y la bomba de succión preparados a la vez, en lugar de uno después del otro?
✓ Correcto. Cuanto menos tiempo pase entre fundir y extraer, menos calor acumulado recibe el pad — esa es toda la lógica de la técnica a dos manos.
Pregunta 2/5 · Módulo 4 Un pad "gira" o se mueve ligeramente al tocarlo con la punta del soldador. ¿Qué indica esto?
✓ Correcto. Un pad que se mueve es la señal de aviso más clara de daño inminente en una placa multicapa — parar a tiempo es lo que separa una reparación de un desastre.
Pregunta 3/5 · Módulo 4 Un pin no sale limpio a la primera. ¿Qué es preferible?
✓ Correcto. Los ciclos cortos dan tiempo a que el pad se enfríe entre intentos, en vez de acumular calor de forma continua.
Pregunta 4/5 · Módulo 4 ¿Qué es un pad "via-in-pad" y por qué exige más cuidado al desoldar?
✓ Correcto. Este tipo de pad conecta con capas internas de la placa multicapa — un daño ahí normalmente no tiene arreglo sencillo.
Pregunta 5/5 · Módulo 4 Tras 2-3 ciclos de calor+succión, un pin sigue anclado. ¿Cuál es el error más peligroso en este punto?
✓ Correcto. Un componente forzado con un solo pin aún soldado es la causa número uno de pads y pistas arrancadas.
🕹️ Módulo 5 · Caso magistral · 35 min
Desmontaje Completo de un Joystick DualSense
Aquí aplicamos todo lo anterior a un caso real y completo: retirar el módulo de joystick original de la placa de un DualSense sin dañar ni un solo pad, dejando la placa perfectamente lista para instalar el módulo nuevo del Módulo 6.
📷 Foto real Así queda la placa tras retirar el joystick original: pads limpios, sin estaño residual anclando ningún pin y sin daño en la serigrafía ni en las pistas cercanas — el objetivo de todo este módulo.
📍 Localiza y cuenta los pines antes de tocar nada
Un módulo de joystick típico (potenciómetro tradicional o Hall-effect) se sujeta a la placa por un conjunto de pines de señal más, en muchos diseños, un par de patillas metálicas de anclaje mecánico a los lados que aguantan el peso del stick cuando lo mueves con fuerza. Antes de calentar nada, identifica visualmente cuántos pines hay y si alguno es claramente más grueso (esos son los de anclaje, necesitarán más calor).
1
Paso 1 — Flux extra en los 4 (o más) pinesNo te lo saltes
El módulo lleva años soldado: el flux original ya se consumió por completo. Aplica flux en gel fresco directamente sobre cada pin antes de calentar nada — sin esto, el estaño antiguo no fluirá limpio por mucho que subas la temperatura, y acabarás insistiendo más tiempo del necesario sobre el mismo punto.
2
Paso 2 — Trabaja pin a pin con la técnica del Módulo 4
Aplica soldador+bomba de succión (o soldador+trenza si el pin es fino) en cada pin, uno por uno, en el mismo orden siempre. No intentes "aflojar" varios pines a la vez con calor difuso — cada pin se libera de forma individual y controlada.
3
Paso 3 — Comprueba cada pin con un movimiento suave, no un tirón
Tras desoldar lo que crees que es el último pin, no tires del módulo — muévelo con suavidad de lado a lado. Si nota resistencia en algún punto, ahí sigue habiendo estaño anclando. Repite el desoldado en ese pin concreto antes de continuar.
🔍 Inspección final antes de retirar el módulo
Con lupa, revisa los 4 (o más) pines uno a uno: cada uno debe verse con el pad brillante y sin ningún puente de estaño hacia el pad vecino ni hacia el módulo. Solo cuando confirmes visualmente que ningún pin sigue soldado, retira el módulo con un movimiento vertical suave, sin forzar hacia los lados — un movimiento lateral con un pin aún parcialmente anclado es lo que arranca pads.
💡 Truco de taller: si un pin en concreto se resiste más que el resto, no insistas más tiempo con más calor — añade más flux fresco a ese pin específico. Casi siempre el problema es falta de flux, no falta de temperatura.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 5 ¿Por qué se aplica flux extra en los pines del joystick antes de empezar a desoldar?
✓ Correcto. El flux se consume con el tiempo — reponer flux fresco es lo que permite que el estaño antiguo vuelva a fluir bien.
Pregunta 2/5 · Módulo 5 Tras desoldar lo que parece ser el último pin, ¿qué debes hacer antes de retirar el módulo?
✓ Correcto. Un movimiento suave revela resistencia en pines aún soldados sin arriesgarte a arrancar un pad con un tirón directo.
Pregunta 3/5 · Módulo 5 Antes de calentar nada, ¿qué debes identificar visualmente en los pines del joystick?
✓ Correcto. Identificar antes qué pines son de anclaje mecánico te permite anticipar cuáles necesitarán más calor.
Pregunta 4/5 · Módulo 5 ¿Cómo se debe trabajar el desoldado de los pines del joystick?
✓ Correcto. Cada pin se libera de forma individual y controlada — nunca intentando aflojar varios a la vez con calor difuso.
Pregunta 5/5 · Módulo 5 Un pin concreto se resiste más que el resto al desoldar. ¿Cuál suele ser la causa real?
✓ Correcto. Casi siempre el problema es falta de flux, no falta de temperatura — añadir flux fresco suele resolverlo.
🧲 Módulo 6 · Caso magistral · 35 min
Instalación de un Joystick Hall-Effect Nuevo
Con la placa limpia del Módulo 5, toca instalar el módulo nuevo. Aquí usamos un joystick magnético (Hall-effect) — la mejora más efectiva que puedes hacerle a un mando, porque elimina la causa física del drift por desgaste.
📷 Foto real El módulo de repuesto magnético, listo para colocar en el hueco que dejó el original — este es el que vamos a soldar en este módulo.
🧲 Por qué un Hall-effect no sufre drift
Un joystick tradicional usa dos potenciómetros deslizantes: una pista resistiva física que roza contra un contacto cada vez que mueves el stick. Ese roce mecánico desgasta la pista con el uso — es la causa física real del drift. Un módulo Hall-effect, en cambio, no tiene ningún contacto físico entre partes: un imán se mueve con el stick y un sensor de efecto Hall detecta el campo magnético sin rozamiento alguno. Sin desgaste mecánico, no hay degradación de la señal con el tiempo — es una solución al problema, no un parche temporal.
🎯 Verifica orientación y pinout antes de soldar el primer pin
⚠️ El conector puede encajar mecánicamente al revés. Muchos módulos de repuesto tienen un patillaje simétrico que permite insertarlo con la orientación incorrecta sin que "se note" a simple vista — pero eléctricamente cada pin tiene una función distinta. Compara siempre la posición del conector plano/flex y de cualquier marca o muesca del módulo nuevo con el original antes de fijar nada.
📌 La técnica "tack and align"
1
Paso 1 — "Tack": fija un único pinLa clave de un montaje perfecto
Coloca el módulo en su hueco y suelda solamente un pin, el que te resulte más accesible. Esto fija el módulo en su sitio sin comprometerte todavía a la alineación final.
2
Paso 2 — "Align": comprueba el encaje mecánico
Con ese único pin como bisagra, comprueba que el módulo queda perfectamente plano contra la placa y que el eje del stick sobresale centrado por el hueco de la carcasa, sin rozar ningún borde. Si no está bien alineado, con un solo pin soldado puedes recalentar ese pin y reajustar la posición sin esfuerzo.
3
Paso 3 — Suelda el resto de pines sin tensión mecánica
Una vez confirmada la alineación, suelda el resto de pines. Evita apoyar el peso del módulo sobre un pin mientras el estaño aún está caliente — un módulo bajo tensión mecánica que solidifica en una posición forzada acaba generando una junta con estrés interno, más propensa a fisurarse con el tiempo.
💡 Por qué esta técnica evita el error más caro: soldar los 4 pines de golpe sin comprobar la alineación es la forma más habitual de acabar con un stick que no entra bien en la carcasa — y desoldar un módulo ya instalado para reajustarlo es exactamente el trabajo del Módulo 5, otra vez. "Tack and align" te ahorra ese doble trabajo.
🕹️ Practica tú mismo: tack and align en 3D
El módulo ha llegado ligeramente torcido respecto al hueco de la carcasa (así, al azar, cada vez que reinicies). Suelda primero el pin de anclaje, ajusta la inclinación con el panel hasta que el stick quede centrado dentro del aro, confirma la alineación, y solo entonces suelda el resto — sáltate el ajuste y verás por qué es el error más caro del módulo.
Cargando el escenario 3D…
Sin alinear
PerfectaAceptableStick rozando🖱️ Suelda el pin de anclaje, luego arrastra el panel para inclinar el módulo
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 6 ¿Por qué un joystick Hall-effect no sufre el desgaste que causa el drift?
✓ Correcto. Sin roce mecánico entre partes, no hay desgaste progresivo — la causa física del drift desaparece por completo.
Pregunta 2/5 · Módulo 6 ¿Cuál es la ventaja de la técnica "tack and align" frente a soldar los 4 pines de golpe?
✓ Correcto. Con un solo pin puedes reajustar sin esfuerzo; con los 4 soldados, un mal encaje solo se corrige desoldando de nuevo.
Pregunta 3/5 · Módulo 6 ¿Qué riesgo real existe con muchos conectores de repuesto antes de soldar el primer pin?
✓ Correcto. Eléctricamente cada pin tiene una función distinta, aunque el conector encaje igual al revés — hay que comparar siempre con el original antes de fijar nada.
Pregunta 4/5 · Módulo 6 En la técnica "tack and align", ¿qué se hace exactamente en el Paso 1 ("Tack")?
✓ Correcto. Ese único pin actúa como bisagra, dejando margen para reajustar antes de soldar el resto.
Pregunta 5/5 · Módulo 6 ¿Por qué se debe evitar apoyar peso sobre un pin mientras el estaño aún está caliente al soldar el resto?
✓ Correcto. Una junta forzada en una posición mecánica bajo tensión es más propensa a fisurarse con el tiempo.
✨ Módulo 7 · 30 min
Limpieza y Acabado Profesional
Lo que separa una reparación de aficionado de una de taller no se ve solo en si el mando funciona — se ve en el estado de la placa cuando la abres seis meses después. Este módulo es corto pero es el que más diferencia el resultado final a simple vista.
📷 Foto real Así de evidente queda el residuo de flux tras soldar — nada grave, pero si no se limpia se queda ahí para siempre, acumulando humedad y polvo.
🧪 Por qué el flux residual no es "solo estética"
El flux de colofonia moderno (no ácido) no corroe el cobre de forma inmediata, pero es higroscópico: absorbe humedad ambiental con el tiempo. Un residuo de flux años acumulando humedad, polvo y microabrasivos entre pines muy próximos puede acabar generando una capa ligeramente conductora — suficiente en casos raros para provocar fugas de corriente o un fallo intermitente que es muy difícil de diagnosticar porque "a veces funciona".
🧽 Técnica de limpieza correcta
1
Alcohol isopropílico al 99%, nunca menosImprescindible
El alcohol al 70% que se vende en farmacias lleva un 30% de agua — nada de lo que quieres cerca de una placa. El isopropílico al 99% se evapora limpio, sin dejar residuo ni humedad atrapada bajo los componentes.
2
Brocha de cerdas suaves, movimiento en una dirección
Aplica el alcohol con la brocha y frota en una sola dirección, alejándote de los componentes más sensibles hacia el borde de la placa — nunca en círculos, que solo redistribuye el residuo en vez de arrastrarlo fuera.
3
Deja secar al aire antes de energizar la placa
El isopropílico se evapora en 1-2 minutos a temperatura ambiente, pero dale un margen extra antes de conectar cualquier alimentación — nunca apliques calor directo con el soldador para "acelerar" el secado, es innecesario y puede dañar componentes cercanos.
🔍 Inspección final con lupa
Con la placa ya limpia y seca, es el mejor momento para una inspección final: cada junta debe verse brillante y con forma de "volcán" suave (ni bola redonda ni superficie opaca-granulada), sin puentes entre pines, sin restos oscuros de flux quemado, y sin ningún hilo de estaño suelto que pudiera desprenderse dentro de la carcasa.
💡 Opcional para talleres profesionales: un barniz protector conformal coating (en spray o pincel) aplicado sobre zonas ya limpias añade una capa extra contra humedad y polvo. No es necesario para una reparación puntual, pero es habitual en talleres que reparan mandos que van a usarse en ambientes húmedos o con sudoración intensa de manos.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 7 ¿Por qué es mejor usar alcohol isopropílico al 99% en vez del 70% de farmacia?
✓ Correcto. El agua del alcohol de menor graduación es justo lo que quieres evitar cerca de componentes electrónicos.
Pregunta 2/5 · Módulo 7 ¿Por qué el flux residual puede ser un problema con los años, aunque no sea ácido?
✓ Correcto. Al absorber humedad con el tiempo, el residuo puede generar una capa ligeramente conductora entre pines próximos.
Pregunta 3/5 · Módulo 7 ¿En qué dirección se debe frotar la placa con la brocha impregnada en alcohol?
✓ Correcto. Frotar en círculos solo redistribuye el residuo — en una dirección lo arrastras fuera de la placa.
Pregunta 4/5 · Módulo 7 ¿Cómo debe verse una junta de soldadura bien hecha en la inspección final con lupa?
✓ Correcto. Una superficie opaca o granulada suele indicar una junta fría, no una bien hecha.
Pregunta 5/5 · Módulo 7 ¿Qué es el conformal coating y cuándo tiene sentido aplicarlo?
✓ Correcto. No es necesario para una reparación puntual, pero añade una capa extra de protección en talleres profesionales.
🔬 Módulo 8 · 25 min
Control de Calidad: Verificación Eléctrica y Funcional
Un técnico profesional nunca cierra una carcasa "a ojo". Antes de energizar el mando por primera vez tras la reparación, hay una secuencia de comprobaciones que evita sustos — y que puede ahorrarte volver a abrir todo el mando si algo no quedó bien.
⚡ Paso 1 — Continuidad, antes de dar corriente a nada
Con el multímetro en modo continuidad (el que pita), comprueba que no hay continuidad entre pines adyacentes del conector del joystick — es decir, que no existe un cortocircuito accidental por un puente de estaño invisible a simple vista. Esta comprobación se hace siempre con el mando apagado y desconectado de cualquier alimentación.
⚠️ Nunca enciendas un mando recién reparado sin esta comprobación. Un cortocircuito entre la línea de alimentación y una línea de señal puede dañar el chip controlador de forma instantánea en el momento en que llega corriente — un error que se evita en 30 segundos con un multímetro y que, si no se detecta a tiempo, puede convertir una reparación de 10€ en una placa muerta.
🕹️ Practica tú mismo: encuentra el cortocircuito
Uno de los 5 pines del conector tiene un puente de estaño invisible a simple vista, oculto en algún punto entre dos pines adyacentes. Usa el multímetro virtual para medir continuidad entre pares de pines antes de arriesgarte a encender — si aciertas a energizar con el cortocircuito sin detectar, el chip se dañará de verdad en la simulación, igual que en un mando real.
Toca dos pines adyacentes para medir continuidad entre ellos.
1️⃣ Toca un pin (amarillo, parpadea)→2️⃣ Toca el pin de al lado→3️⃣ Lee el resultado abajo
— . —
Ω
Selecciona el primer pin
OL = sin cortocircuito, correcto0.0 Ω = ¡cortocircuito encontrado!
Pares adyacentes probados: 0 de 4
PerfectaAceptableChip dañado🖱️ Toca un pin y luego otro adyacente para medir esa pareja · el multímetro pita si hay continuidad
📊 Paso 2 — Rango de resistencia esperado en un Hall-effect
Alimentación (VCC) a tierra (GND)
Nunca 0Ω (cortocircuito) — debe mostrar resistencia alta o circuito abierto
Señal de cada eje (X, Y) en reposo
Valor estable a mitad de rango, sin saltos al tocar suavemente el cableado
Señal de cada eje en movimiento completo
Variación suave y progresiva de un extremo a otro, sin escalones bruscos
🎮 Paso 3 — Prueba funcional real antes de cerrar la carcasa
Con la placa aún accesible (sin cerrar tornillos ni carcasa), conecta el mando y prueba el stick en nuestro propio Tester de mandos — comprueba que el punto neutro está centrado, que llega limpio a los 4 extremos y que no hay saltos ni "escalones" en el recorrido. Es muchísimo más fácil corregir una junta floja o un pin mal alineado con el mando abierto que después de haberlo cerrado del todo.
💡 Si detectas un eje que no vuelve exactamente a cero: antes de sospechar del módulo nuevo, revisa la alineación mecánica del Módulo 6 — un stick ligeramente rozando el borde de la carcasa por una mala alineación puede simular una señal de reposo incorrecta sin que el módulo en sí esté defectuoso.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 8 ¿Qué comprobación con el multímetro es imprescindible antes de encender el mando reparado?
✓ Correcto. Un cortocircuito no detectado puede dañar el chip controlador en el instante en que llega corriente.
Pregunta 2/5 · Módulo 8 ¿Por qué se recomienda probar el stick en el tester antes de cerrar la carcasa por completo?
✓ Correcto. Detectar un problema con la carcasa abierta ahorra tener que desmontarlo todo de nuevo.
Pregunta 3/5 · Módulo 8 Al medir entre alimentación (VCC) y tierra (GND) en un Hall-effect, ¿qué NUNCA debería mostrar el multímetro?
✓ Correcto. 0Ω entre VCC y GND es un cortocircuito real — nunca debe darse en un módulo sano.
Pregunta 4/5 · Módulo 8 ¿Qué debería mostrar la señal de un eje (X o Y) al mover el stick de un extremo a otro?
✓ Correcto. Cualquier escalón brusco en la señal es indicio de un problema mecánico o eléctrico en el módulo.
Pregunta 5/5 · Módulo 8 Un eje del stick no vuelve exactamente al centro. ¿Qué deberías revisar antes de sospechar del módulo nuevo?
✓ Correcto. Un problema de alineación mecánica puede parecer un fallo del módulo sin que este esté realmente defectuoso.
🚑 Módulo 9 · 35 min
Casos Avanzados y Troubleshooting
Incluso con técnica perfecta, algún día vas a encontrarte un pad levantado o una pista rota. Este módulo no es sobre cómo evitarlo del todo — es sobre qué hacer cuando ya ha pasado, y cuándo es más sensato derivar la reparación en vez de forzarla.
🩹 Pad levantado o pista rota: el "jumper wire"
Si un pad se despega de la fibra de vidrio o una pista fina se rompe, la técnica profesional no es "intentar volver a pegarlo" — es puentear la conexión con un hilo de cobre muy fino (kynar wire, 30AWG), soldado en un extremo al punto más cercano de la pista que siga intacta, y en el otro extremo directamente a la patilla del componente que necesitaba esa señal.
1
Encuentra el punto sano más cercanoAntes de soldar nada
Con el multímetro en continuidad, sigue la pista rota hacia atrás desde el pad dañado hasta encontrar un punto donde sí haya continuidad con el origen de la señal — ahí es donde va a anclar el jumper wire, no en cualquier sitio "cerca".
2
Fija mecánicamente antes de dar por buena la reparación
Un jumper wire que solo se sostiene por la soldadura en sus dos extremos es frágil ante cualquier tensión o vibración. Cuando el cable cruza una zona con movimiento (cerca de una bisagra de carcasa, por ejemplo), fíjalo con un punto de pegamento termofusible o barniz para quitarle tensión mecánica a la junta.
🔌 Conectores multipin sin aire caliente
No siempre vas a tener una estación de aire caliente a mano. Un conector USB-C de 24 pines se puede desoldar solo con soldador y trenza, liberando primero (como en el Módulo 3) las patillas de anclaje mecánico, y luego trabajando la fila de pines con trenza bien impregnada de flux en pasadas cortas — es más lento que con aire caliente, pero perfectamente viable con paciencia.
🚩 Señales de daño térmico en un chip
Cuándo sospechar que un componente se ha dañado por calor:
Decoloración marrón/amarillenta en el propio chip o en la serigrafía de alrededor
El chip huele ligeramente a quemado incluso tras limpiar bien el flux
El dispositivo enciende pero un subsistema completo deja de responder (por ejemplo, todo el audio o toda la conectividad, no solo un pin)
El propio encapsulado del chip presenta una deformación o ampolla visible
🧭 Cuándo derivar la reparación
Ser profesional también es saber reconocer el límite de tu equipo y tu experiencia actual. Si tras una reparación el problema apunta a un chip BGA (como el SoC principal) con pads bajo el propio chip inaccesibles sin estación de aire caliente y experiencia en reballing, forzar el intento con herramientas de soldador de precisión suele acabar dañando la placa de forma irreversible. Reconocer ese límite y derivar el caso a un taller con equipo de microsoldadura BGA es la decisión de un profesional, no un fracaso.
🧠 Comprueba lo aprendido
Pregunta 1/5 · Módulo 9 Ante un pad levantado que ya no se puede recuperar, ¿cuál es la técnica profesional correcta?
✓ Correcto. El jumper wire es la técnica estándar de la industria para restaurar una conexión tras un pad o pista dañados.
Pregunta 2/5 · Módulo 9 ¿Cuándo tiene sentido derivar una reparación en vez de forzarla con tus herramientas actuales?
✓ Correcto. Reconocer el límite de tu equipo evita convertir una reparación difícil en una placa irrecuperable.
Pregunta 3/5 · Módulo 9 Antes de soldar un jumper wire, ¿cómo se encuentra el punto de anclaje correcto?
✓ Correcto. El punto de anclaje debe tener continuidad real con el origen de la señal, no estar solo "cerca" geográficamente.
Pregunta 4/5 · Módulo 9 ¿Por qué conviene fijar mecánicamente un jumper wire con pegamento termofusible o barniz en ciertas zonas?
✓ Correcto. Sobre todo en zonas con movimiento (cerca de una bisagra de carcasa), quitarle tensión mecánica a la junta evita que se rompa con el tiempo.
Pregunta 5/5 · Módulo 9 ¿Cuál de estas es una señal real de daño térmico en un chip?
✓ Correcto. Un chip tibio tras el uso es normal — la decoloración, el olor a quemado o la deformación sí son señales reales de daño.
📝 Examen Final
¡Demuestra lo que sabes!
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo cuantas veces necesites.
1. ¿Qué compuesto intermetálico es el responsable real de la resistencia mecánica de una junta de soldadura?
2. ¿Por qué el estaño eutéctico 63/37 es más fácil de trabajar que el near-eutectic 60/40?
3. ¿Por qué conviene precalentar la placa antes de desoldar un conector grande sobre un plano de tierra?
4. ¿Qué es el "drag soldering" en un chip TSSOP de pines muy próximos?
5. En la técnica de desoldado con soldador y bomba de succión combinados, ¿cuál es el objetivo principal?
6. Antes de desoldar los pines de un joystick que lleva años instalado, ¿por qué es imprescindible aplicar flux fresco?
7. Al instalar un joystick Hall-effect nuevo, ¿por qué se suelda primero un solo pin ("tack") antes que el resto?
8. ¿Por qué debe limpiarse el flux residual con alcohol isopropílico al 99% tras soldar?
9. Antes de encender el mando tras la reparación, ¿qué comprobación con el multímetro es imprescindible?
10. Ante un pad levantado que ya no se puede recuperar con estaño, ¿cuál es la técnica profesional correcta?
Responde todas las preguntas para habilitar el botón
🏆 Certificación Oficial
¡Enhorabuena!
Has completado el curso Cómo Soldar y Desoldar como un Profesional. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Pulsa una estrella para valorar el curso
Tu certificado incluye: Nombre del participante · Fecha de emisión · ID único verificable · Código QR de autenticidad · Firma del instructor · Sello de MaikTechnologyLab Academia
🔒 Requisito de certificación: para poder generar y descargar tu Certificado Oficial debes haber respondido las 2 preguntas de cada uno de los 9 módulos y haber aprobado el examen final (≥7/10) — el 100% del curso, no solo haber navegado por las pantallas.
Usa tu nombre real tal como quieras que aparezca en el certificado oficial.
🎮 MaikTechnologyLab
Academia de Reparación Profesional
Certifica que
el participante
Nombre del Alumno
ha completado satisfactoriamente el curso:
"Cómo Soldar y Desoldar como un Profesional"
📅 ⏱️ ~5h de formación✅ Superado con nota aprobada
MaikTechnologyLab
Academia de Reparación Profesional · gamepadlab.vercel.app
Verificar autenticidad
Rueda del ratón o pellizca para hacer zoom · Arrastra para mover · Doble clic para alternar zoom
🛠️ MaikRepair · Servicio Técnico OficialFormulario de Reparación Online · Instalación de Joystick
📋 Solicitud de reparación / instalación
Formulario de Reparación Online
Rellena tus datos y la información de tu equipo. Al finalizar, recibirás una copia para ti (descargable/imprimible) y nosotros recibiremos automáticamente otra copia para gestionar el envío de tu mando o consola.
📦 ¿Cómo funciona después de enviar el formulario?
Una vez enviado el formulario de reparación, se procede al pago del servicio seleccionado. Con el formulario y el pago listos, organizamos el envío de la consola o mando para su reparación lo antes posible. Al recibirlo en el taller, realizaremos una serie de pruebas grabadas en vídeos e imágenes y, una vez determinada la falla, si no se detecta ninguna otra avería, procederemos con la reparación seleccionada. El tiempo de reparación será de unos 2 días hábiles, tanto para mandos como para consolas. Todo el proceso de reparación te será mostrado en vídeo e imágenes vía WhatsApp, para hacerte parte del proceso y que estés informad@ en todo momento.
✅
¡Formulario enviado correctamente!
Hemos guardado una copia con tus datos. Tú también puedes descargar/imprimir tu propia copia ahora mismo, y nuestro equipo recibirá automáticamente la suya en maiktechnologybusiness@gmail.com para empezar a gestionar tu reparación.
Te contactaremos en breve por teléfono o email para confirmar el presupuesto definitivo y coordinar el envío de tu equipo.
